BMW M3 GTR E36

Tänkte jag skulle presentera mitt nya projekt i min redan starkt begränsade fritid.

Det blir en "lätt" modifierad BMW M3 Coupé årsmodell -95 som kommer att användas i flera vitt skilda motorsporter. Mest kommer det nog att bli racing special sprintar och backtävlingar då jag har närmast till dom. Men jag tänkte även ställa upp i KMK's klubbtävling i rallycross klass supernationell samt om det nu skulle bli kvar något av budgeten så tänkte jag göra något inhopp i BMW cup klass special.

Jag har inte hunnit göra så mycket på karossen sedan jag köpte den av Johan Dahl utan bara rensat den invändigt och plockat bort hjulupphängningarna. Det som ska göras är först och främst buren som måste fixas till så den blir godkänd sedan skall underredsmassan bort, hjulupphängningar, el och bränslesystem skall fixas. Största tiden är dock avsatt till framtagandet av gjutformar till skärmbreddarna i GTR stil.

Motorn är nästan inkörd och färdigmappad så den monteringen kommer inte ta så mycket tid.


Motor BMW S50B33 3,3liter

Block:
Smidda ROSS kolvar, 13,4:1 i kompförhållande.
Carillo stålstakar
Linehonat block
Borrad 87mm
S54 vev, balanserad, offset slipad.
Honda racing vevlager samt BMW Motorsport ramlager.
Torrsump.

Topp:
Steg 3 portad av Unitek&ST
314° kammar med 13,4mm lyft, Uniflow av Unitek&ST
Arrow Precision solida ventiltryckare
Bortplockad Vanos
Ställbara kamdrev
Supertech rostfria ventiler, säten med racevinklar maxutflyttade
Hårdare ventilfjädrar
Champion tändstift

Insug:
Putsade spjällhus
Öppna trattar av egen design, ITG filter
Siemens Deka 630cc spridare

Avgas:
Ajdén tillverkat grenrör av egen design och hemma byggt 3" med SBF kat.

Motorstyrning:
Link G4 Extreme

Transmission:
Bakmonterad Sellholm MPG 5 växlad sekvensiell växellåda
Specialgjort svänghjul, 4kg
Tilton treskivig 184mm koppling, 4kg
M3E36 3.2 (210) diff med 3,23:1 i utväxling samt Traction Master kolfiberdiffbroms

Varvstopp 8800 rpm

Kaross M3 coupe med egen tillverkade skärmar i GTR stuk, huv och baklucka och eventuellt tak i glasfiber. Färgen blir Jägermeister orange med inslag av BMW Motorsport blå.

Chassi Öhlins 3vägs framfjäderben och Öhlins trevägs bakfjäderben, rörbärarmar efter egen design. Spårvidden breddad 150mm.

Fälgar & Däck Har ett gäng 7,5 och 8"x17" fälgar, däcken är Dunlop Direzza, Dunlop slicks eller AVON rallycross slicks. Till isen blir det 15" med Michelin MX stommar och 23mm långnabb.

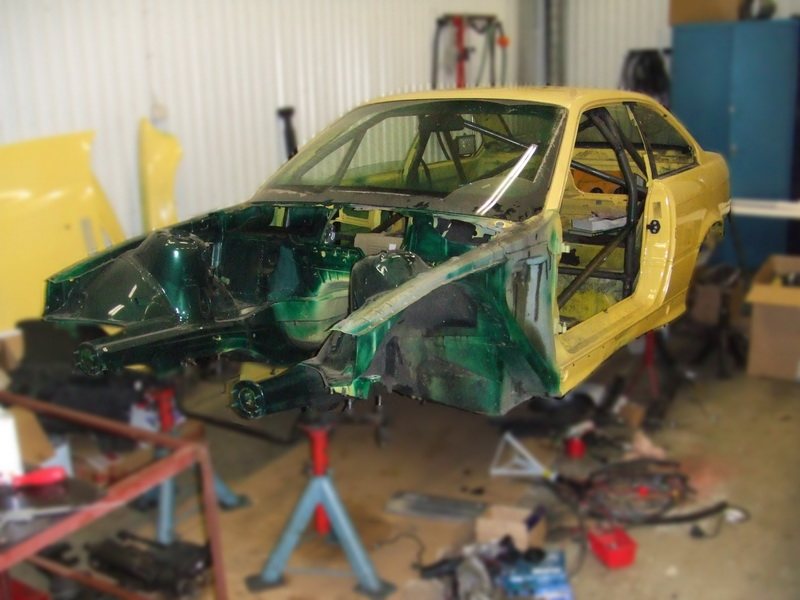

Såhär ser bilen ut just nu


En snabb Photoshop bild men ungefär såhär är det tänkt att den ska se ut när den är färdig

En låda med elskrot


M3E36 växellåda


M3E36 bakdiff samt M3 spindlar

Framtida förarmiljö

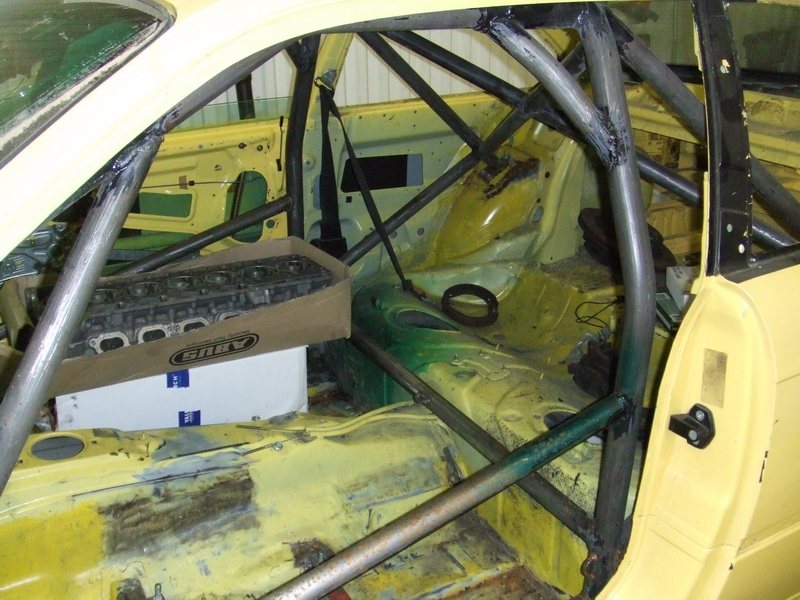

Buren är inte godkänd i dagsläget men skall fixas till


Lite reservdelar

Härligt!

Varför 184 mm och inte 140 mm koppling?

Jag "råkades" få ett svänghjul och en tryckplatta så det var inte svårare än så Bara att köpa tre lameller.

Det skall bli kul att följa bygget och framfarten senare.

Intressant projekt

antar att det ställs lite olika krav på bilen i dom olika tänkta användningsområdena, både vad gäller markfrigång och sättning hur tänker du lösa det? ställbara dämpare, coilovers och byta fjädrar eller på annat sätt?

lycka till

Jag hade inte tänkt köra den överdrivet lågt så höjdmässigt kommer det nog att fungera (eventuellt får jag höja den till velodromen på rallycrossen i Kalix så den inte bottnar). Dämparna som skall användas är ställbara och sättningen som används borde klara användningsområdena. Fjädrarna kommer att bytas till mjukare för rallycrossen samt dom backar som har lite grus.

Varför ser bilderna så konstiga ut?

Med konstiga, menar du då att det inte är en Mazda med wankelmotor?

Vad kommer skärmarna gjutas i för material? Du skulle inte kunna tänka dig att sälja en uppsättning så småningom?

oskarp mask eller nåt för att förtydliga objekten i röran
Men ibland ser det bara mysko ut (som om sakerna svävar fritt).

Så då kan man bli bjuden på en hår resande åktur , fast det är nog inte svårt att få fram den effekten på mig

Ser en M3 GTR på bree ställ upp i olsson böjen på tomelila(kanske litte långt men).
kan inte misslyckas

Dom kommer att göras i glasfiber men kan även gjutas med kolfiberyta, i mån av tid kan det bli försäljning.



Det stämmer, suddade ut bakgrunden för att slippa städa i garaget



Är det isen som lockar?



Det är lite väl långt så det får räcka med en orange compact där istället (har nog med att skruva på den, ska jag även skruva på min och köra blir det lite jobbigt )

Jag som trodde det fanns någon klurig teknisk förklaring, men det var ju mycket enklare än så.

coolt

bilderna ser som att det är små leksaker som fotats.

Kul att det är på gång att bli något av den gamle karossen!

fränt bygge
btw där finns en sellholm mpg låda på resultatservice om det är av intresse

Ballt bygge detta. Ska bli kul att följa!

Har lite svårt att bestämma färgsättningen såhär i planeringsstadiet. Grunden skall vara Jägermeisterorange då det är teamfärgen.
Men jag kan inte bestämma mig om den skall vara helt orange eller med någon färgbrytning och då helst med ett enkelt mönster att lacka då det nog kommer gå åt en och annan skärm.

Btw lite tråd-kapning

Det kommer en äkta BMW Motorsport byggd GTR kaross till SLC nästa år med 5.0 V8a maskin.
Kaross nr 08 som aldrig har tävlats med innan.

Med äkta kaross menar du då hela GTR-kitet eller bara karossen?
