Tjena, tiden har kommit för min Ascona att få en stor makeover och bli lite mer av en leksak till racingbil.

Liten övergripande av de som ska fixas till är:
Kaross:
nya braddare bak eventullt fram också
plast huv och baklucka (framskärmar är redan plastiga )

Chassie:
volvo 240 bakaxel upphängd i 3 länk
aussielocker tillsvidare
skivbromsar bak
eventuellt 5 bult fram
coilovers bak
bilstein dämpare och grusrally stötsämpare

Interiör:
bort med allt onödigt junk
Finess båge
dashlogger
hydraulisk handbroms
plastrutor

Motor och drivlina
Opel cih helsmidd högkompad 2.0 racingmotor
stålsvänghjul
itb + insprutning
kylare i skuffen
getrag 240 någonstans på mitten

denna spec kommer ändras hela tiden eftersom det alltid finns mer och nya saker man hittar på och vill prova

Eftersom jag redan hunnit börjat skruva en del så kommer en rätt stor update nu

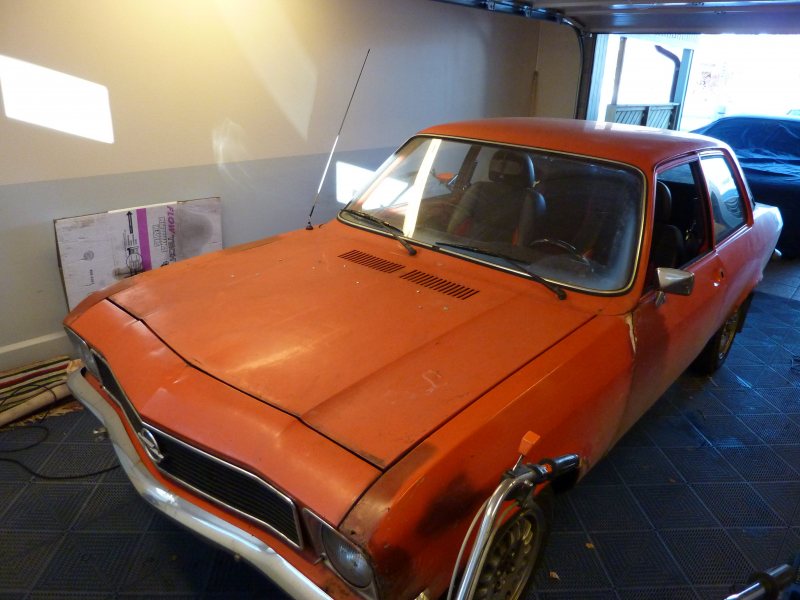

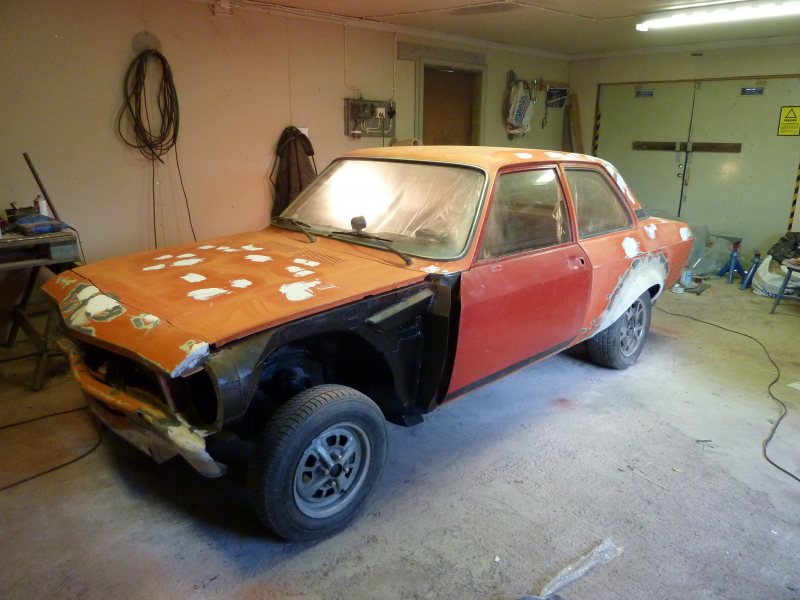

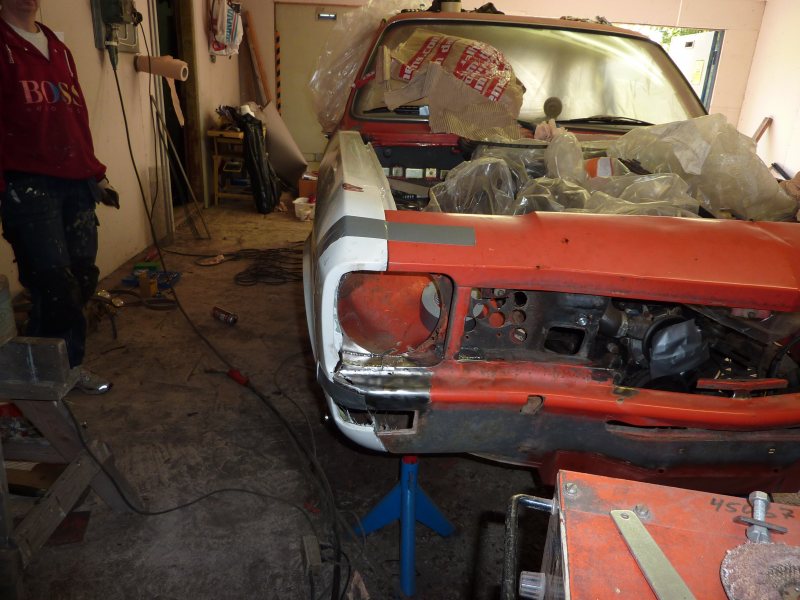

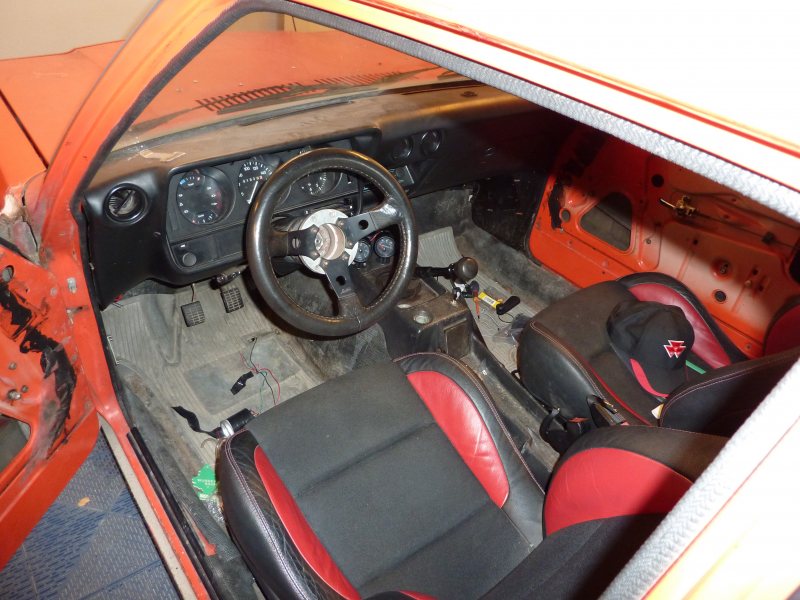

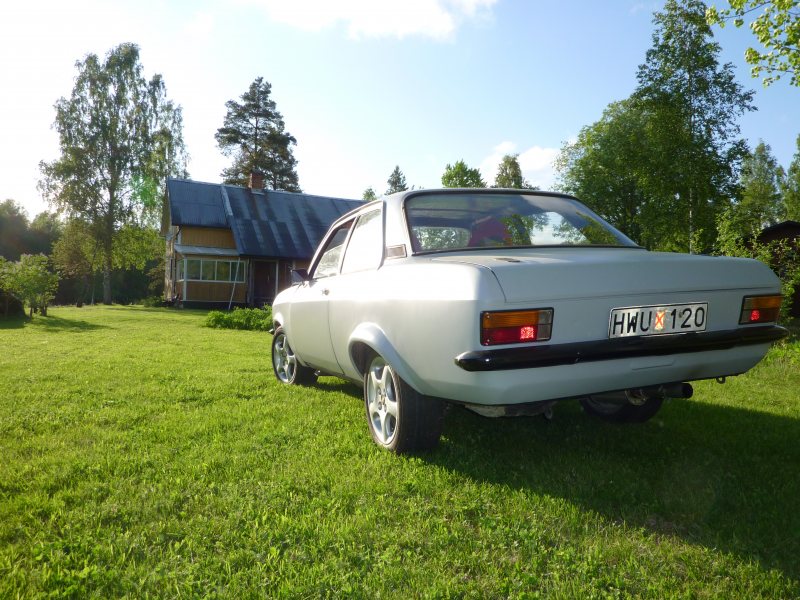

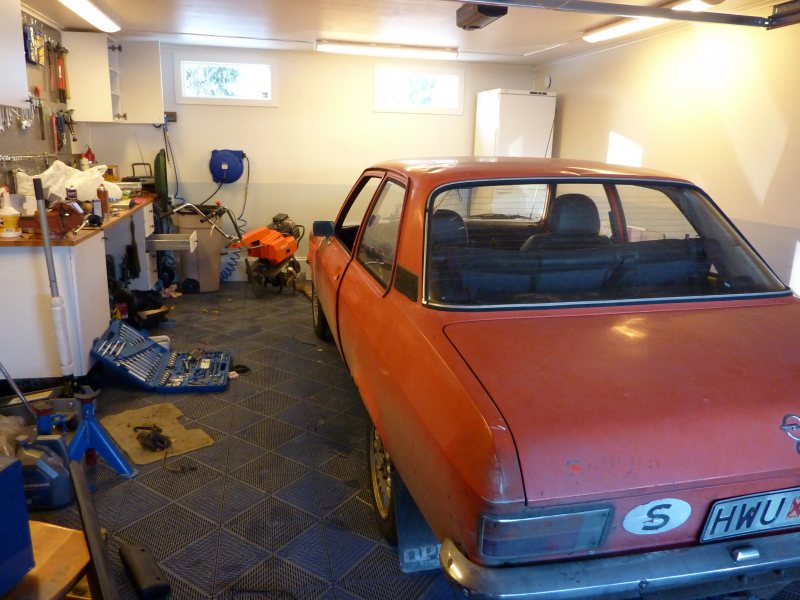

Utgångsprojektet, som tillsynes ser rätt bra ut men det gömde sig mycket skit därunder

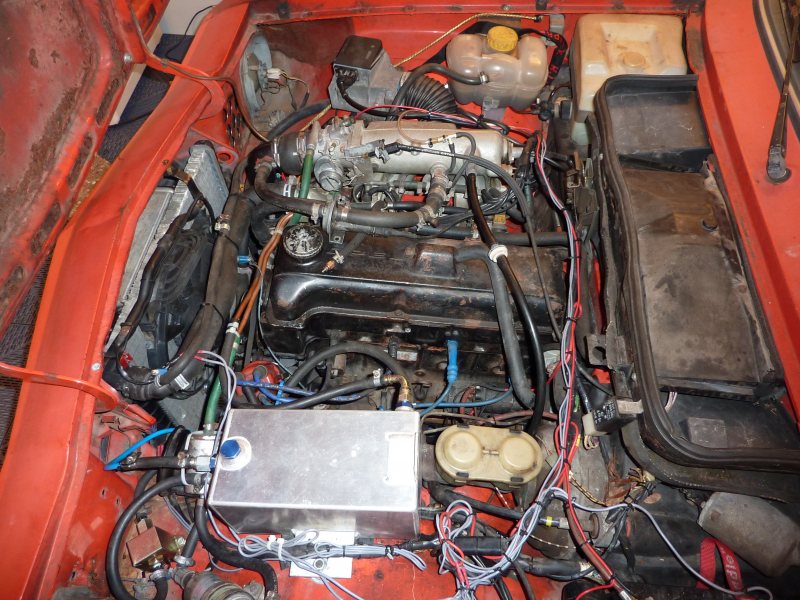

Motorn som kom med bilen, typ ihop limmad turbo motor som knappt gick att köra

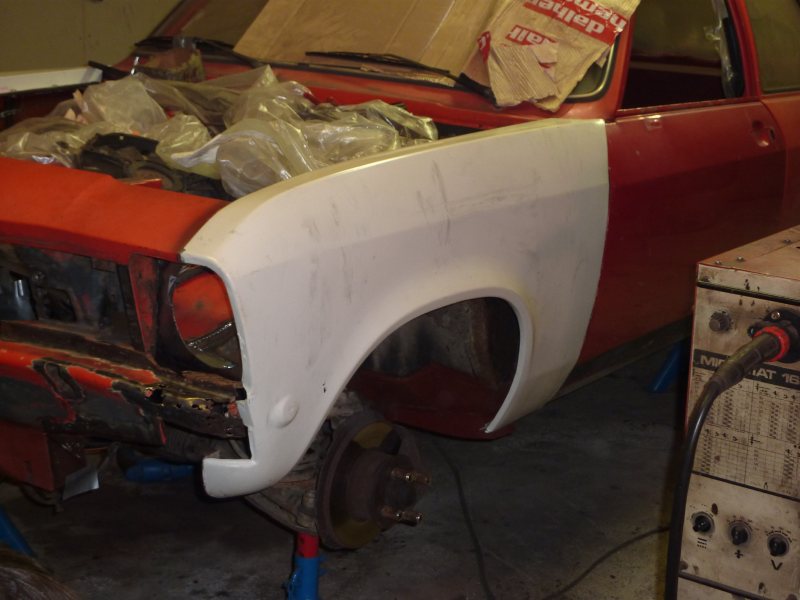

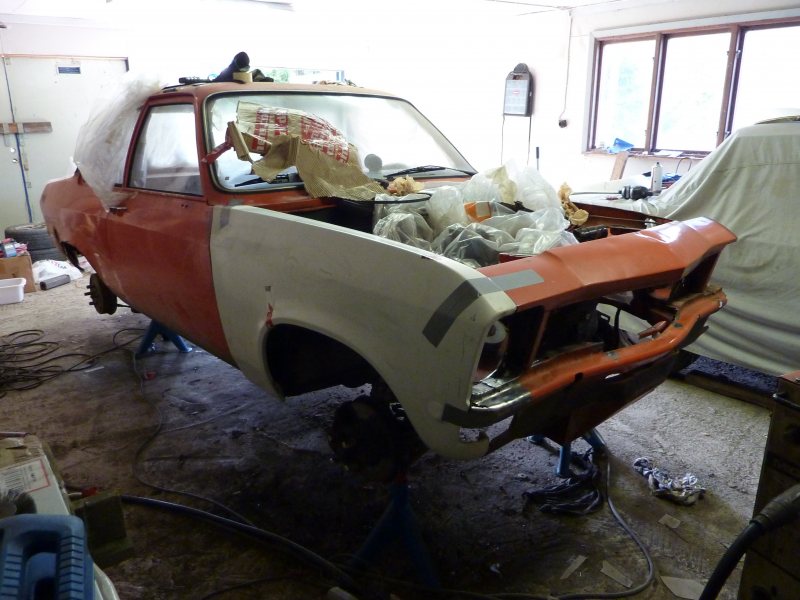

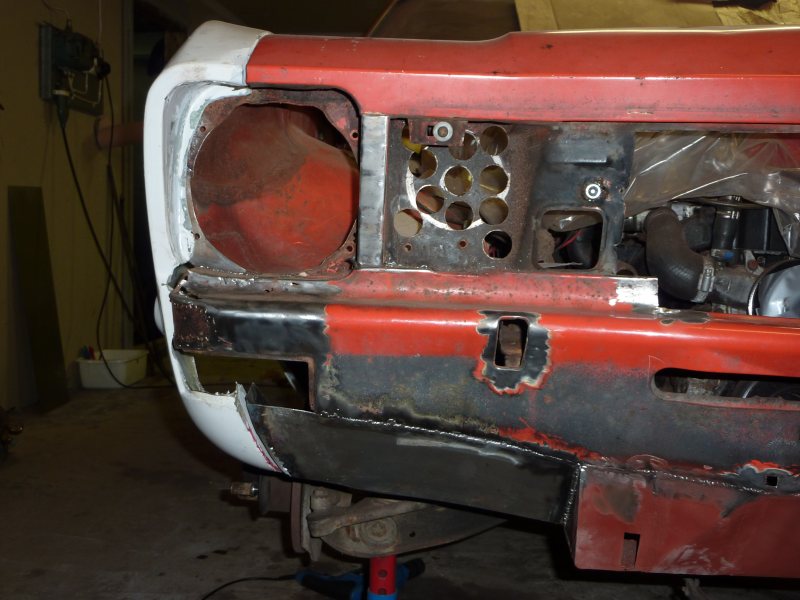

Nästan rostlagt klart, nu ska plastskärmarna passas in, liten ungersk kasspassning men det är ju en racebil

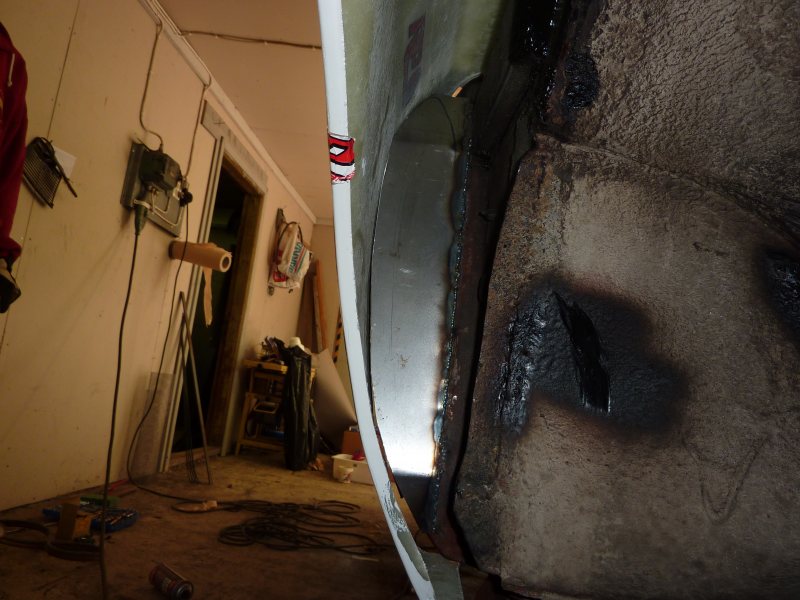

Byggde mig ett litet stöd för skärmen + att nu slipper allt grus å skit hamna i dörrarna

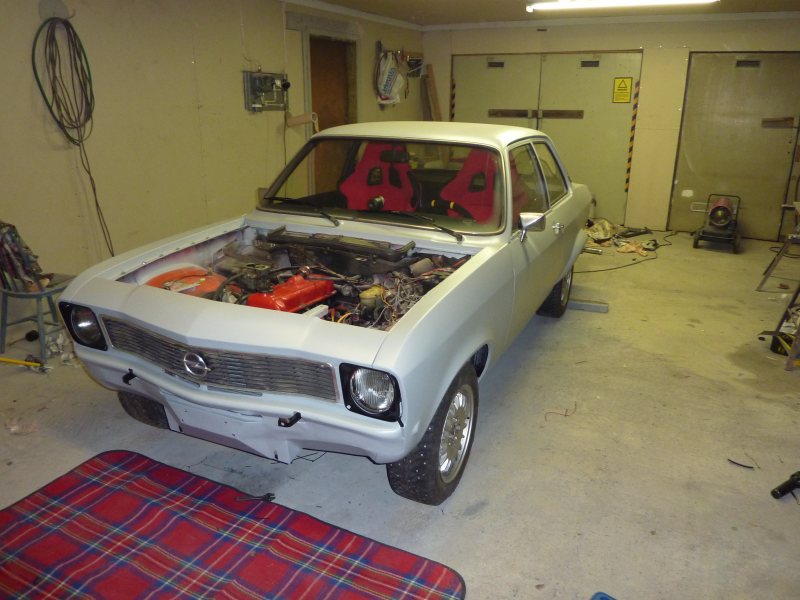

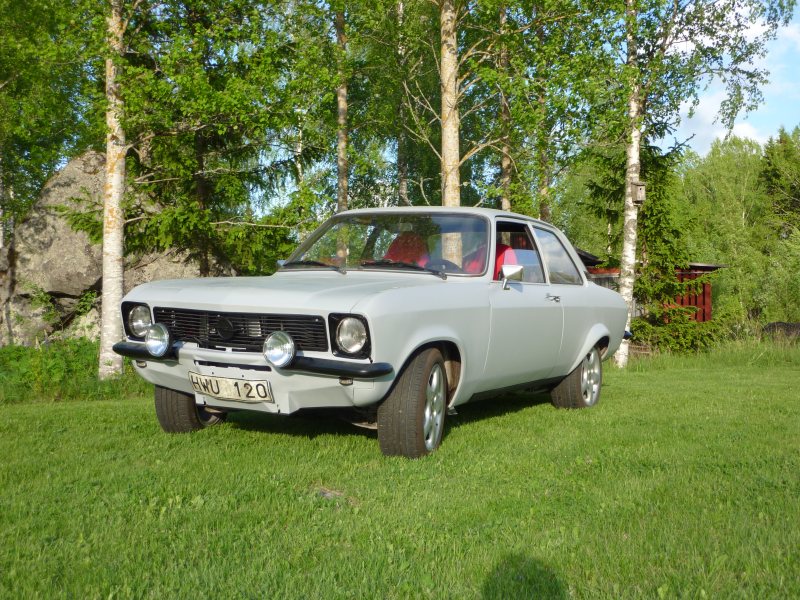

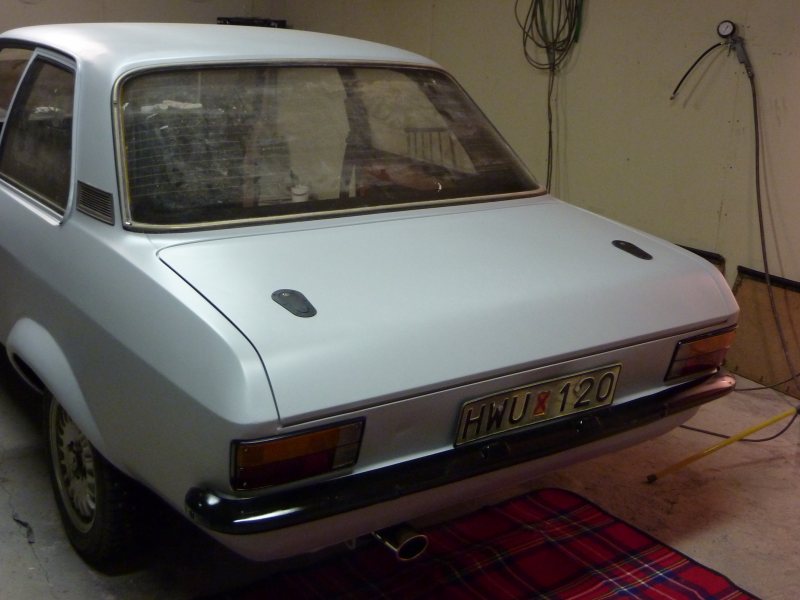

Preppat och lackat bilen nu, den blev rejsigt matt grå, väldigt nöjd för att vara första gången jag lackat







Och nu till de lite mer nutida uppgraderingarna

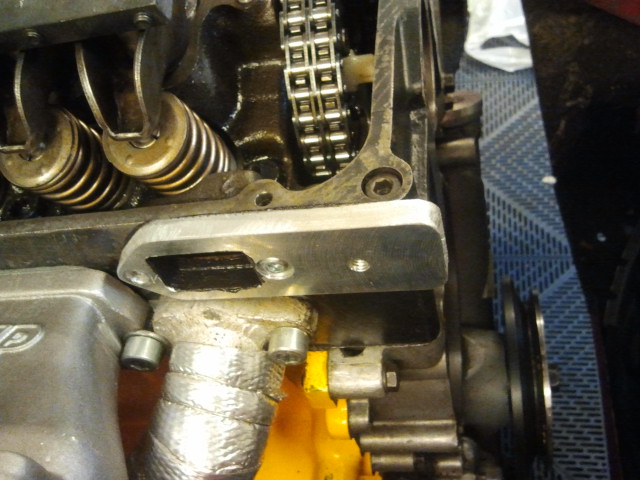

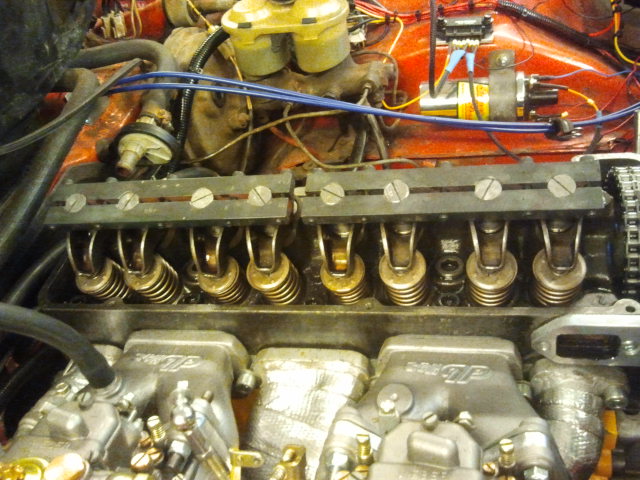

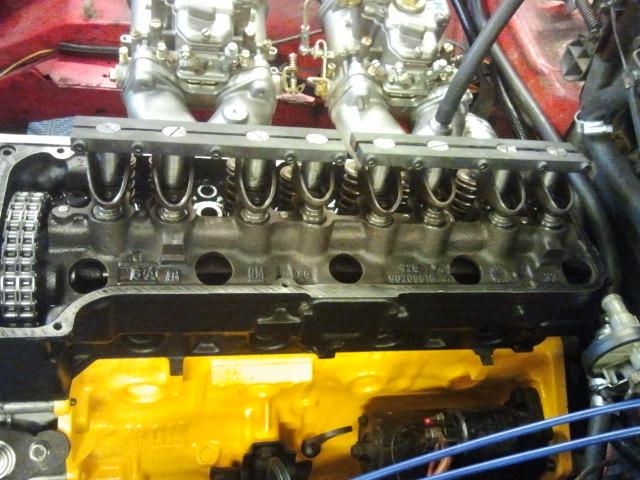

Började med att snickra till en vipparmsbrygga med tillhörande muttrar som är låsbara och en adapter till termostathuset så det inte tar i spjällhusen

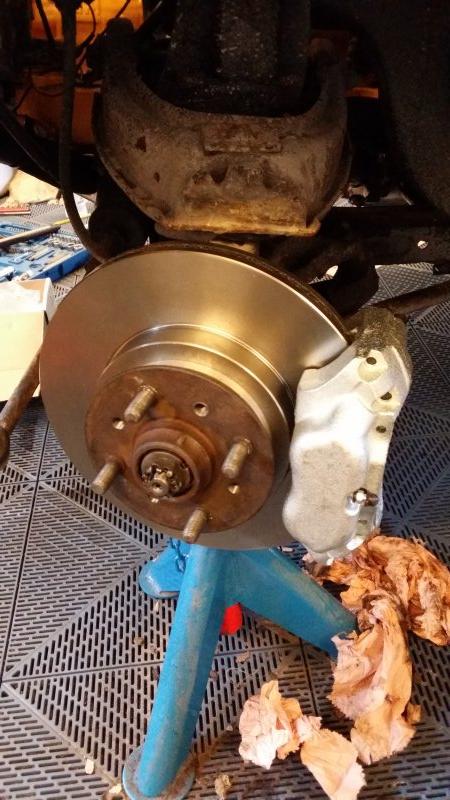

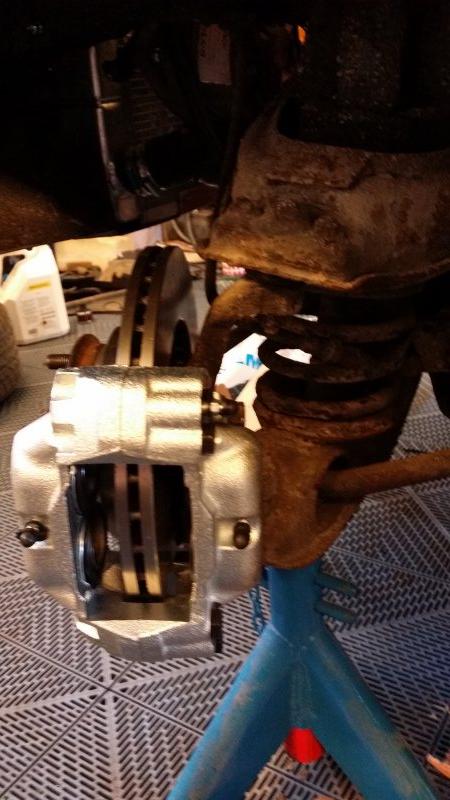

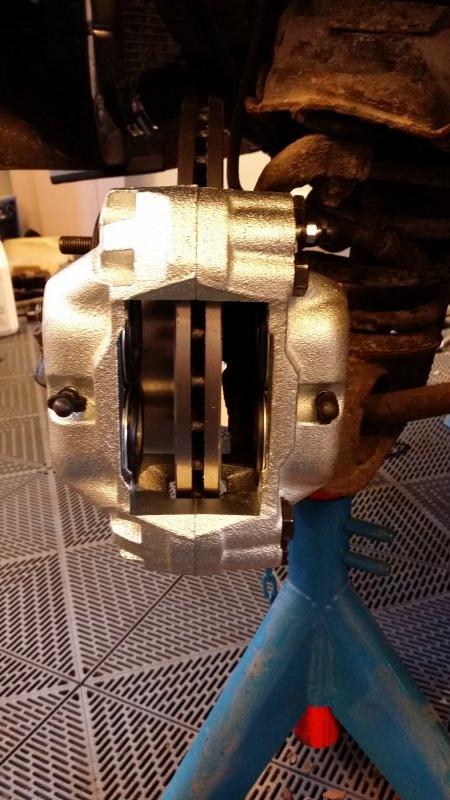

Byggde sedan om frambromsarna med omborrade honda skivor och 240 4kolvs ok




Mat paus, halv frysta pankakor, i brist på micro fick strålkastaren bidra med lite värme


Vid det här stadiet tyckte jag att jag var klar.....men snackade runt lite med mina rally åkar polare och dom tyckte bakaxeln var gjord av papper och att en 240 axel är att föredra...så in i garaget igen och det var nu det spårade ur helt

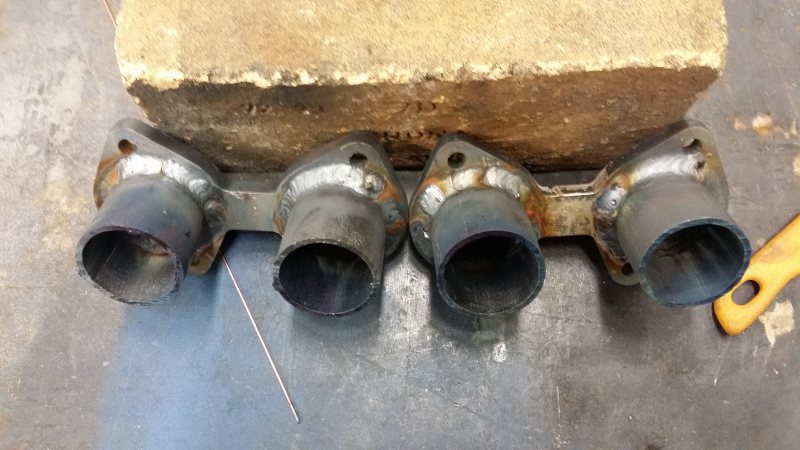

Tigade ihop ett par insugsadaptrar till ITB:erna

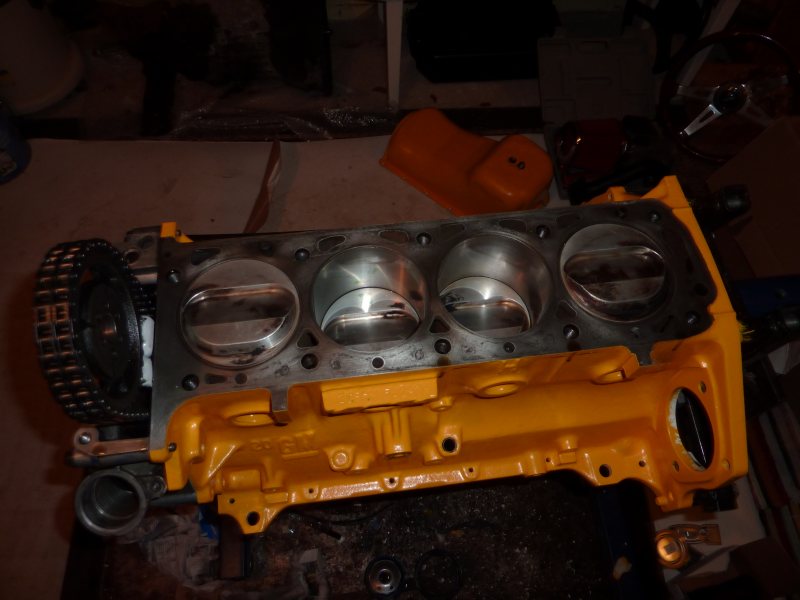

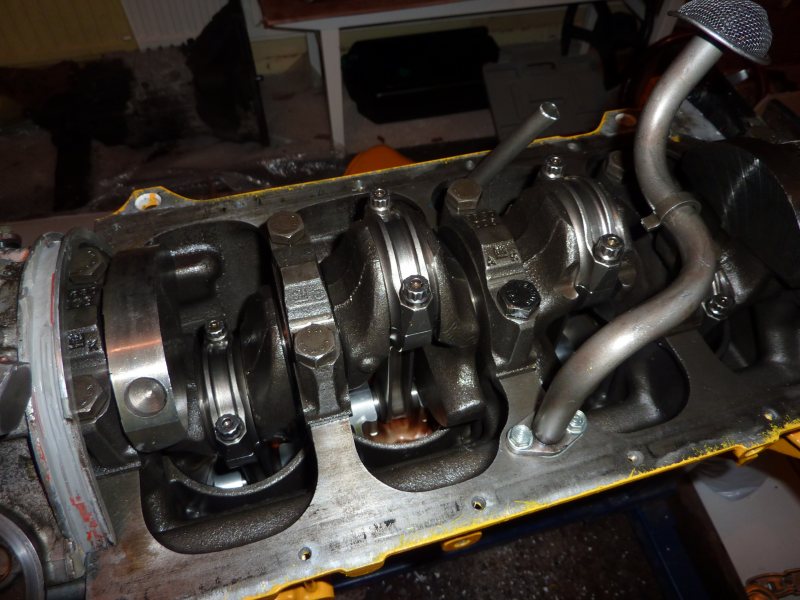

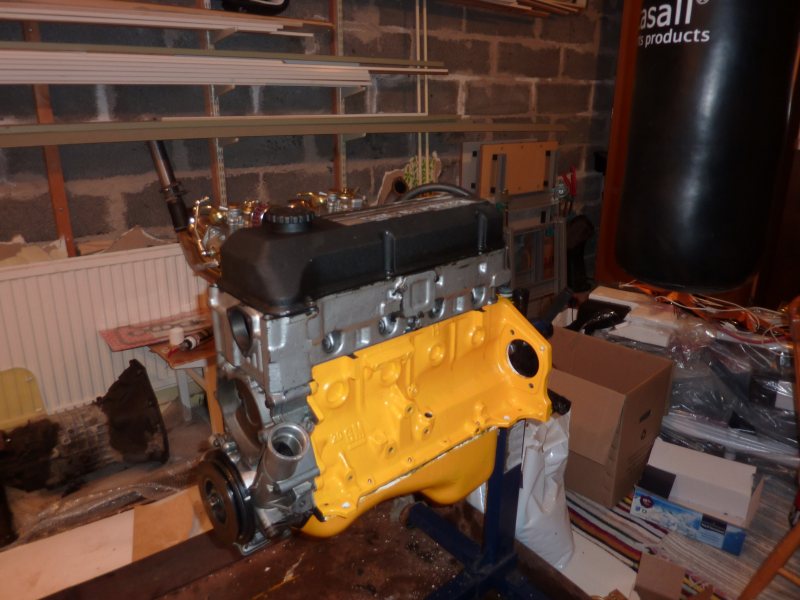

Nya motorn Auto verdi stakarm, borrad 96.05 med smidda högkompskolvar och totalseal ringar

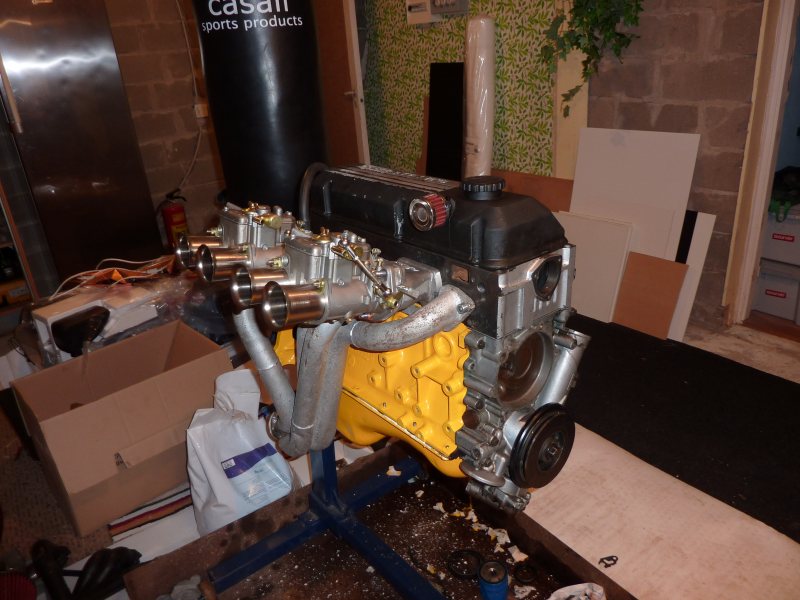

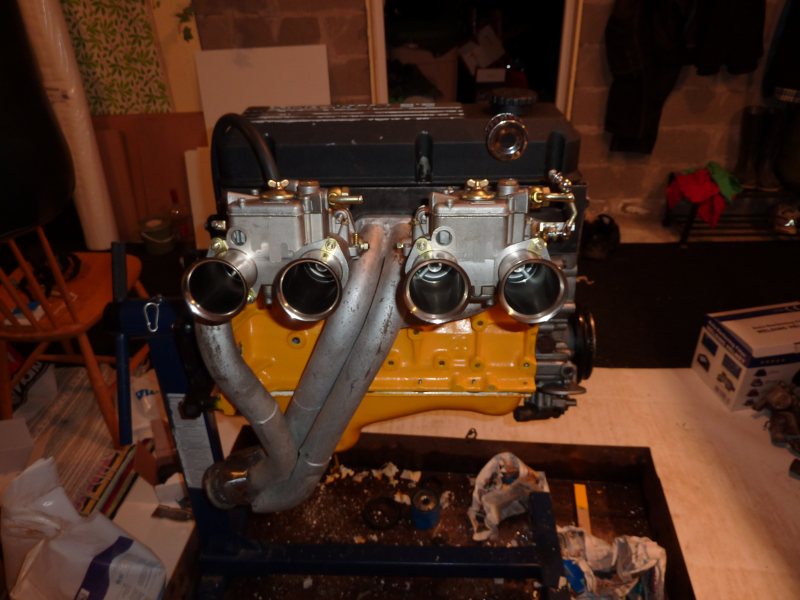

Ett 4-1 grenrör och webrar på för att ge smak av hur motorn kommer att se ut

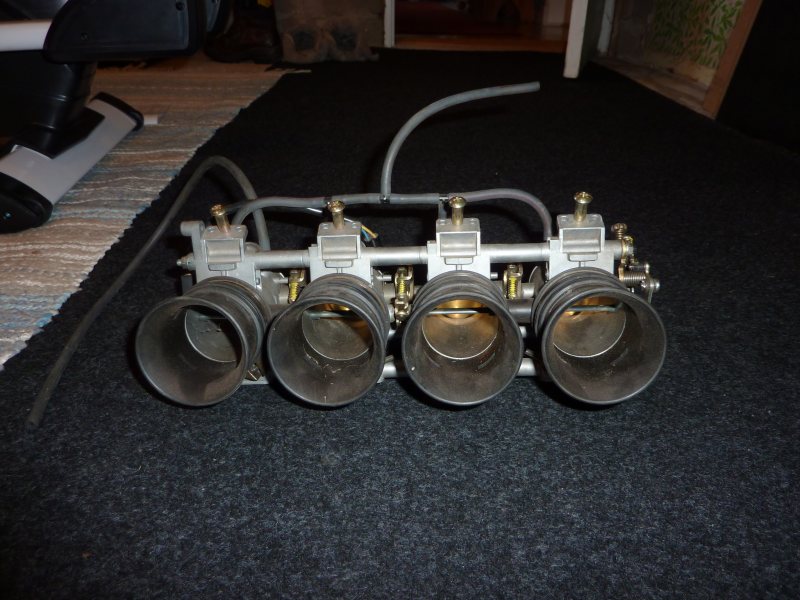

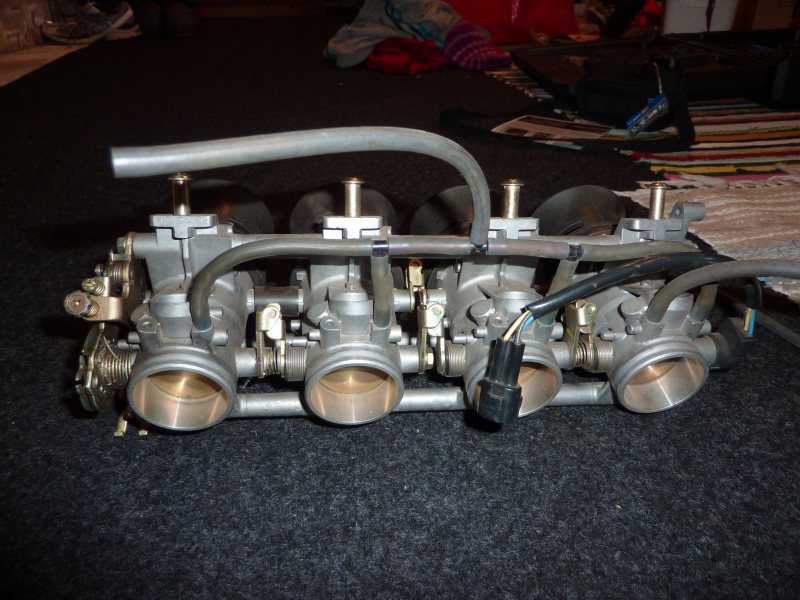

Ramlade över itb:er från en suzuki gsxr-1000 tror måtten är 48 vid tratt och 42 vid spjäll och inga munstycken å skit som är i vägen i kanalerna

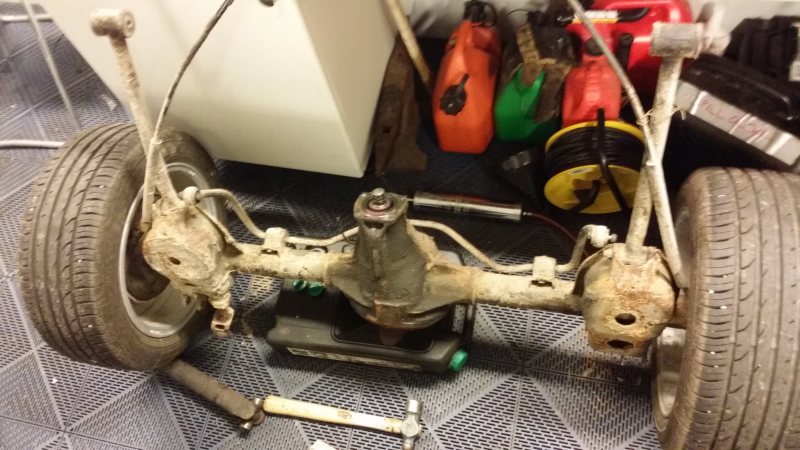

Hej då till prOPELler axeln


Luftig det blev i hjulhusen bak utan bakaxel

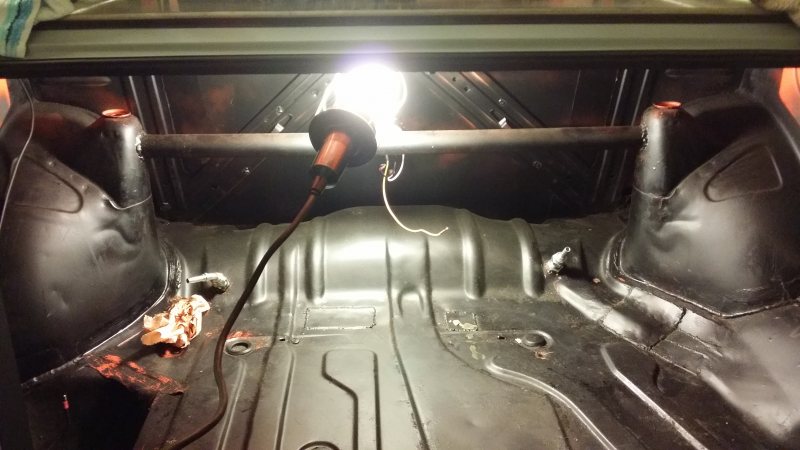

Började med att plocka ur tanken...

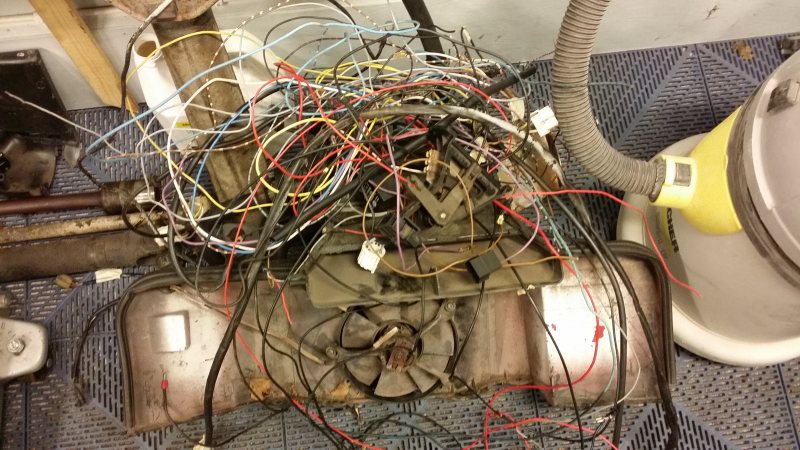

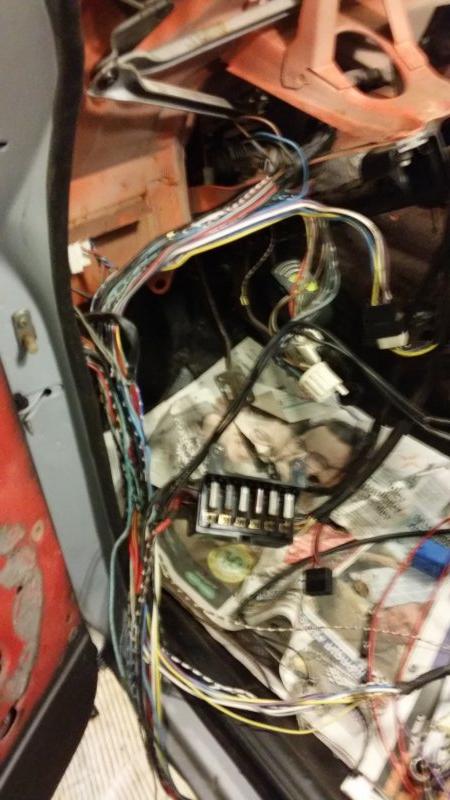

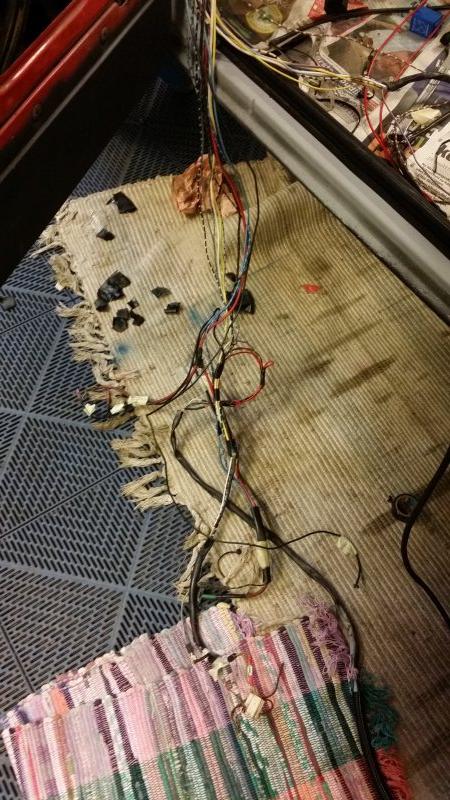

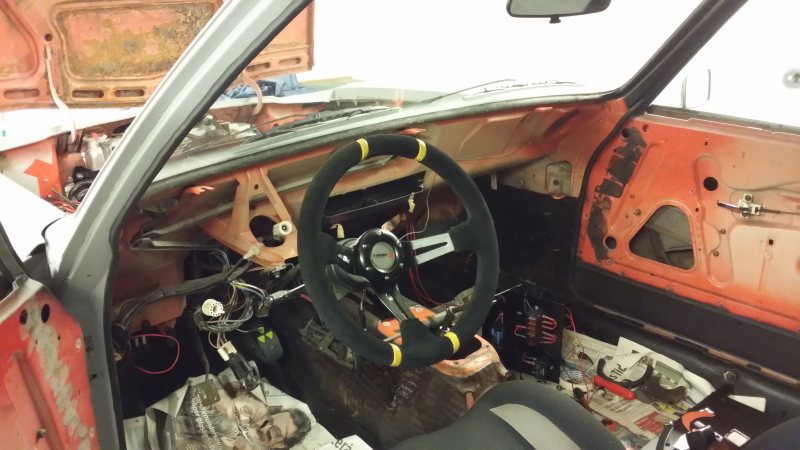

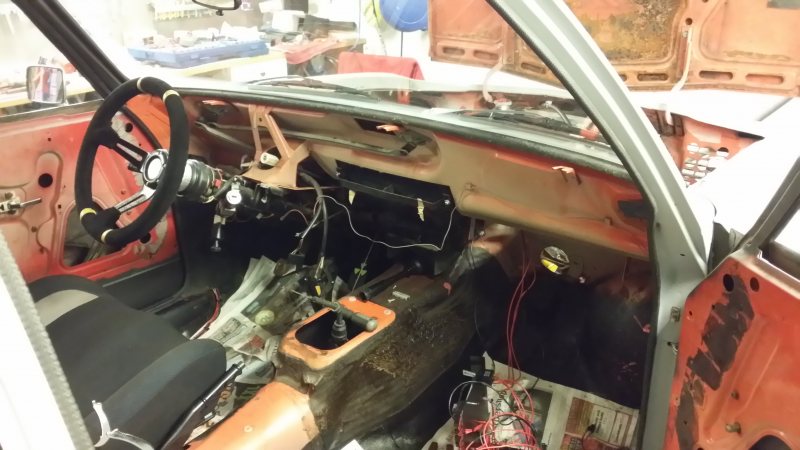

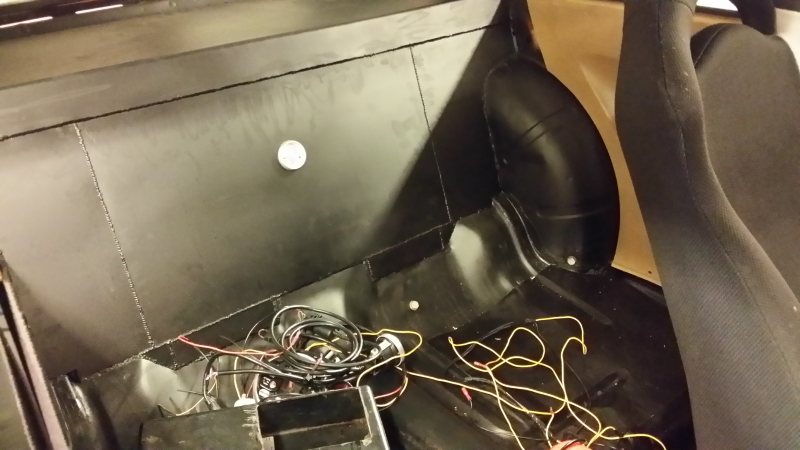

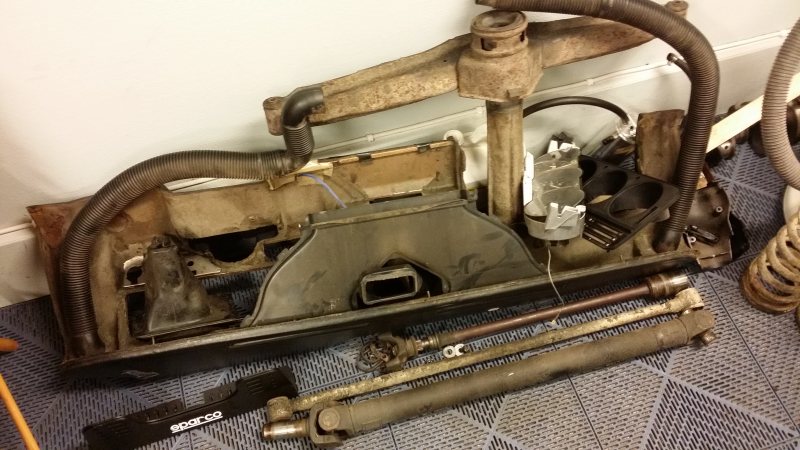

...Slutade med att jag rensade ut hela inredningen och rensade lite i kabelstammanrna

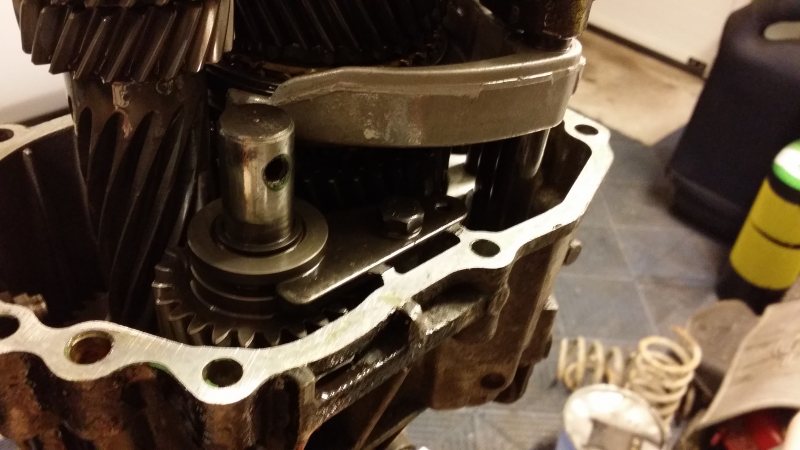

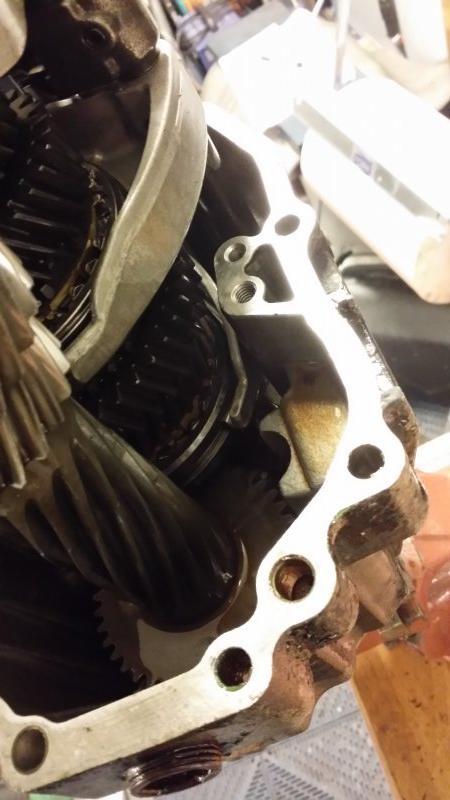

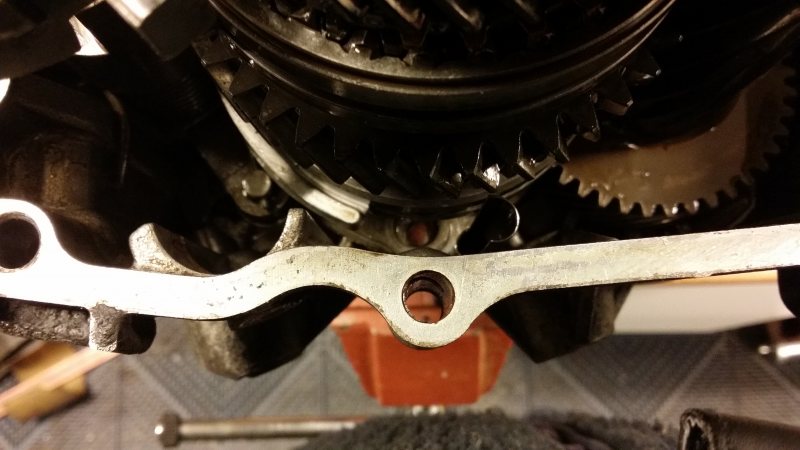

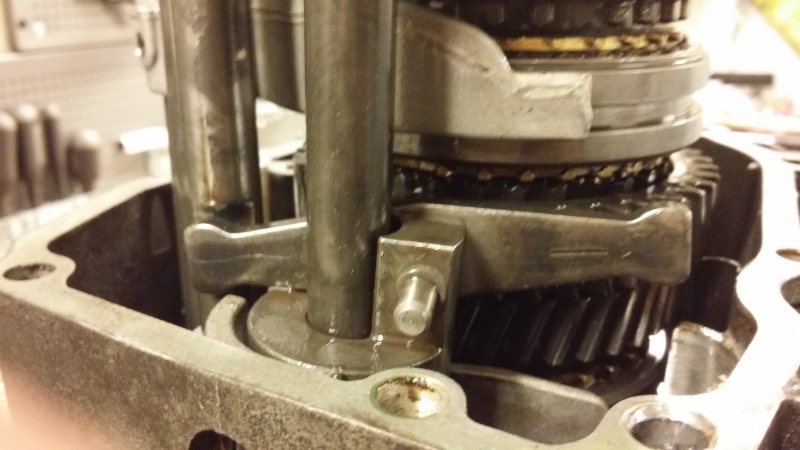

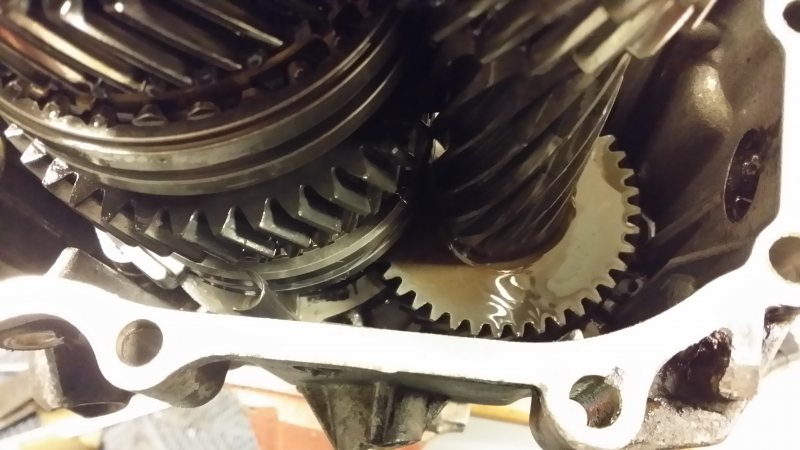

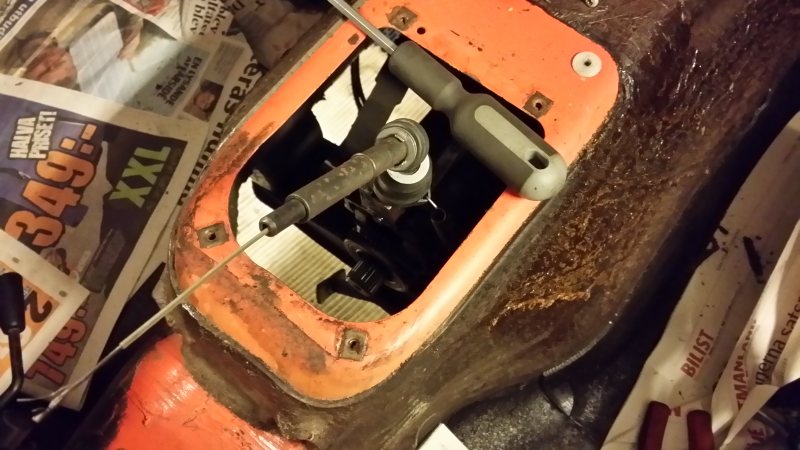

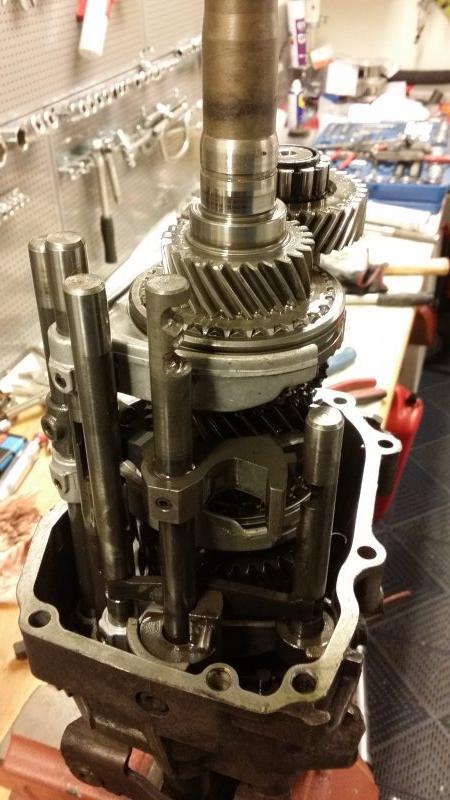

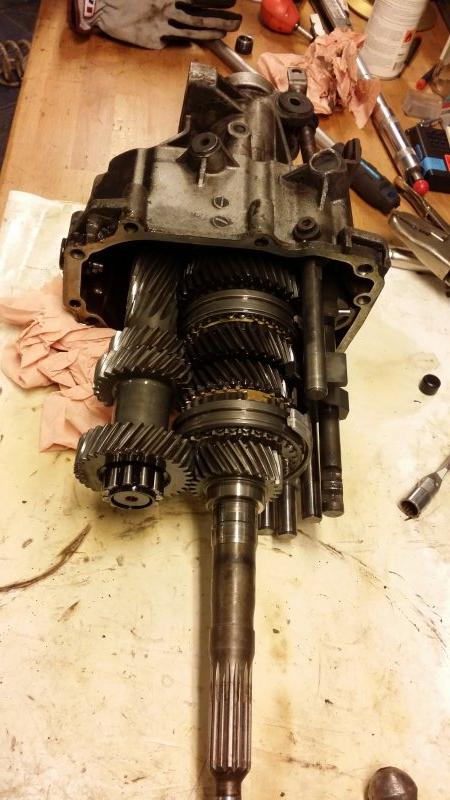

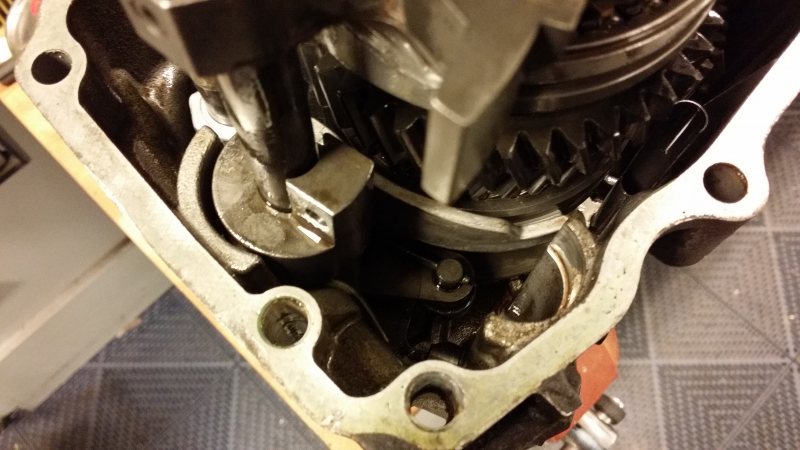

Lyckades vara så pass klantig att skruvade ur en skruv i bakstycket på växellådan vilket fick ett stag i botten av lådan att hoppa loss

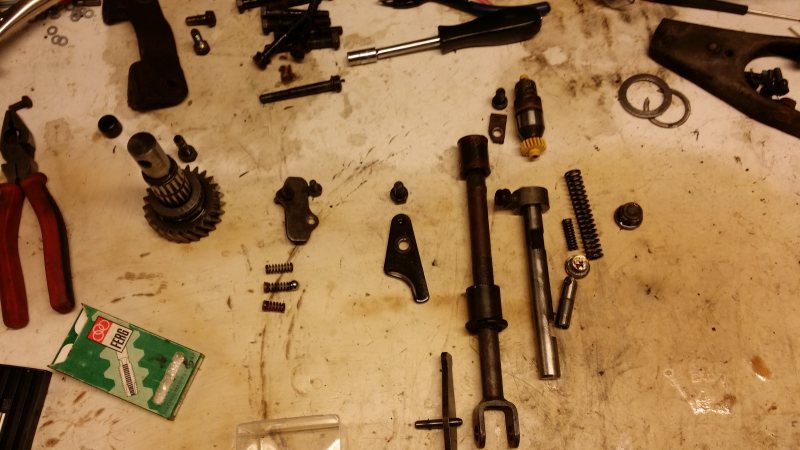

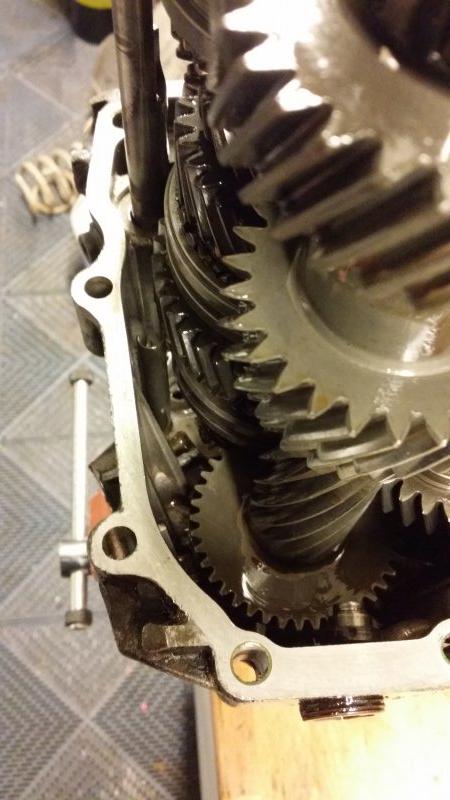

Bara att plocka isär allt och undersöka om det gick att laga vilket det som tur var gick att göra

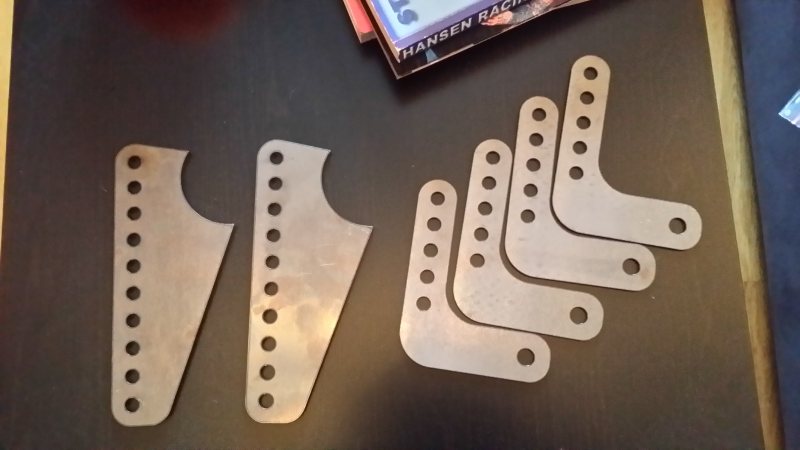

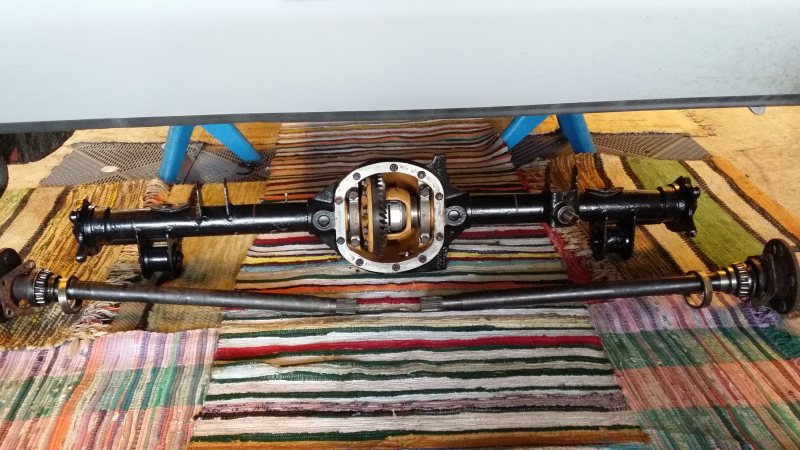

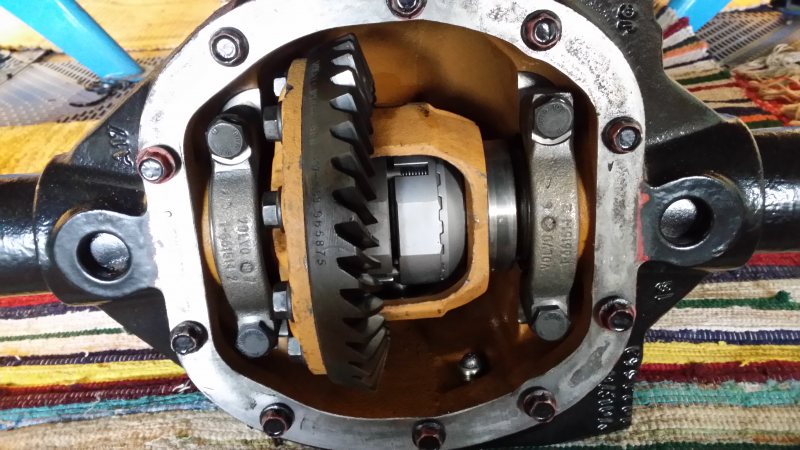

Nya bakaxeln kom med lastbilen och inte långt därefter stötdämparfärsena

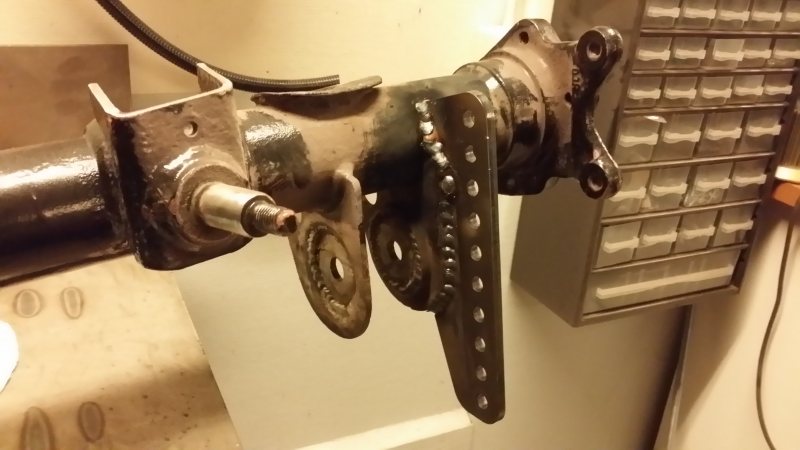

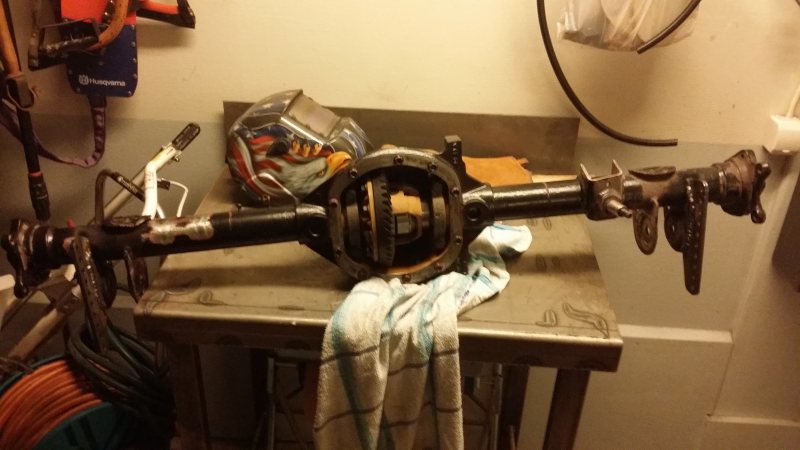

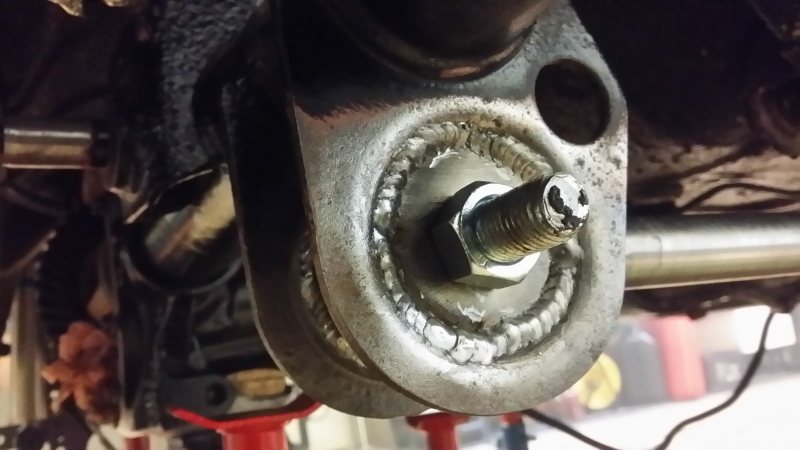

Kapade bort bussningarna ur axeln och svetsade dit nya stålskivor istället, även stätdämparfästena svetsades dit

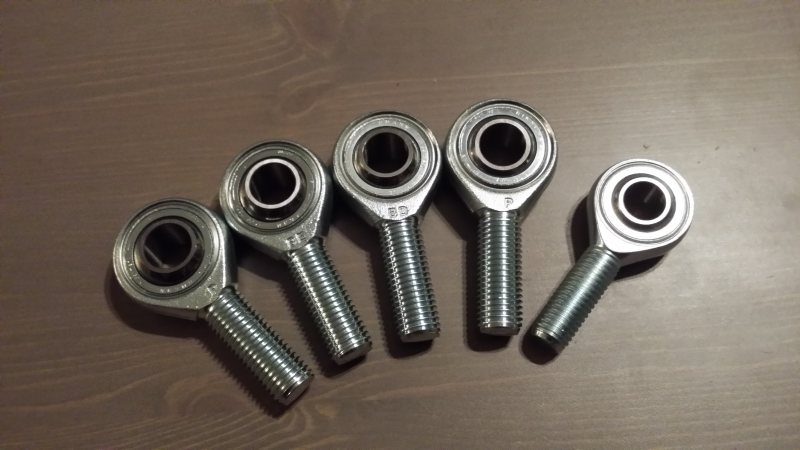

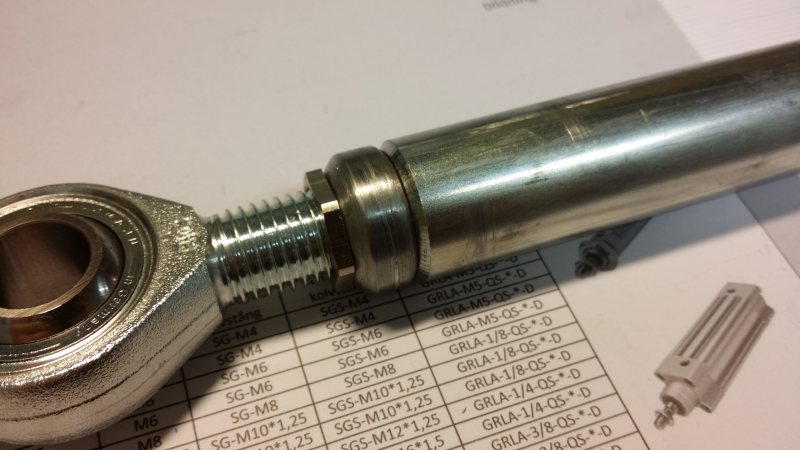

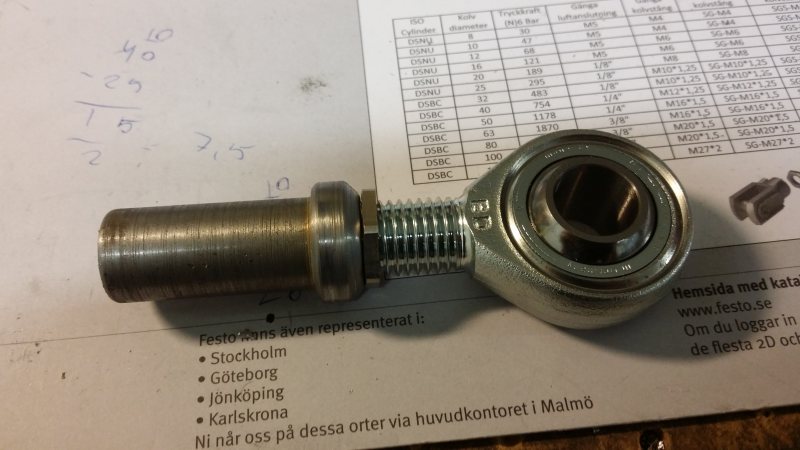

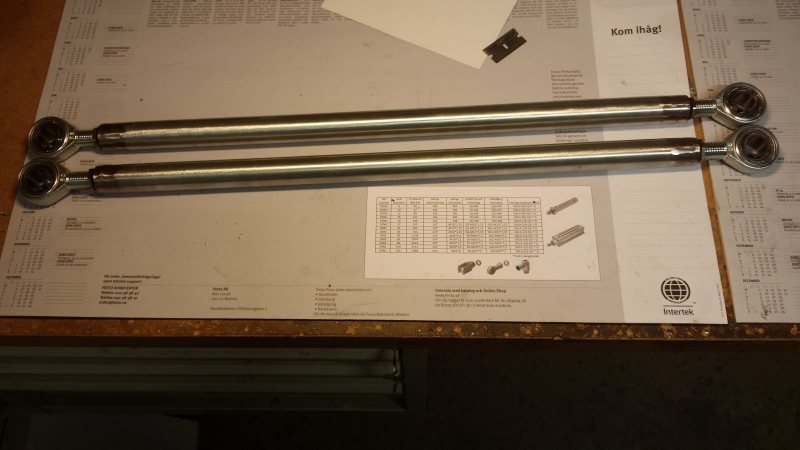

Köpte mig lite länkhuvud M16 till länkarmar och M14 till momenstaget

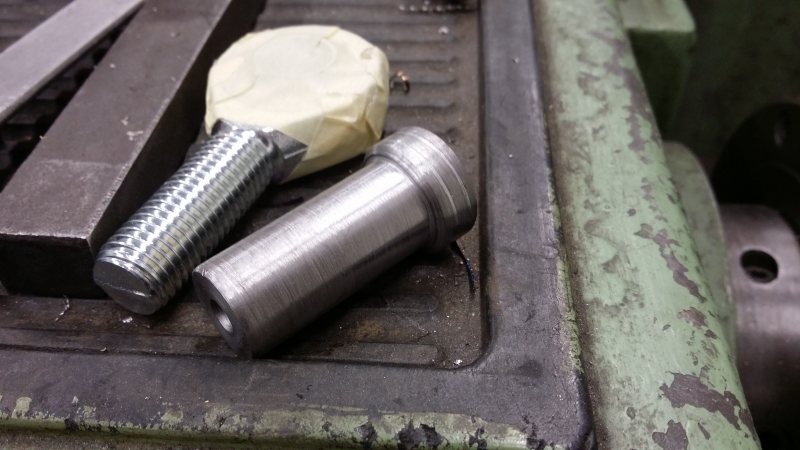

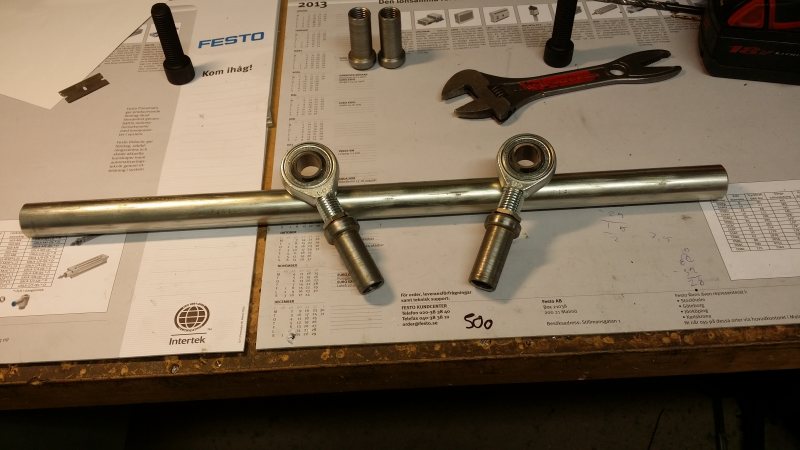

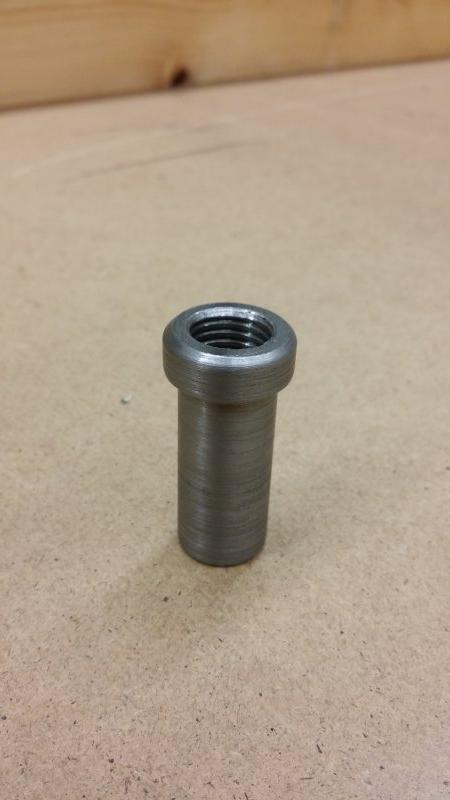

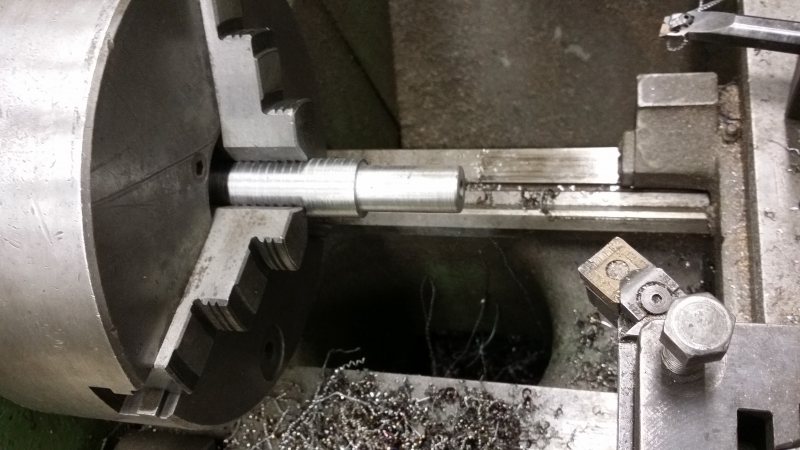

Svarvade lite svetsändar en kväll på jobbet

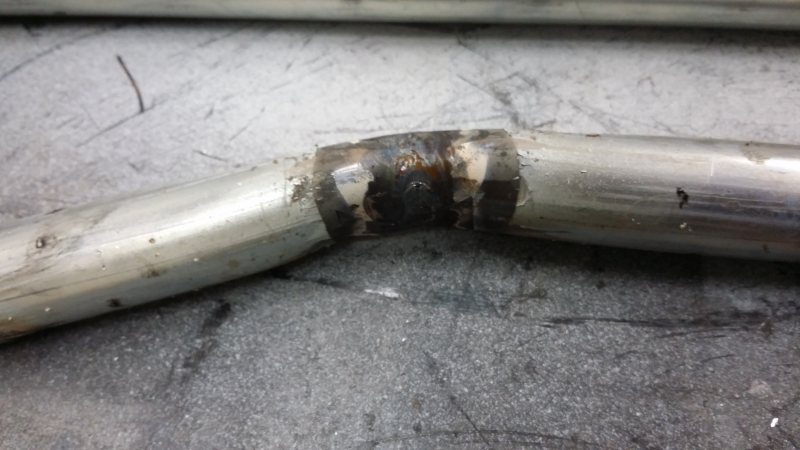

Gjorde ett brott test på två bitar som blev över som jag svetsat ihop. 4,5 ton och då vek sig röret

SSvetsat klart och justerat in axeln i hjulhusen, det blev riktigt bra om jag får säga det själv




Bara att snickra vidare
I helgen som va så började ja å polarn att mäta in momentstaget

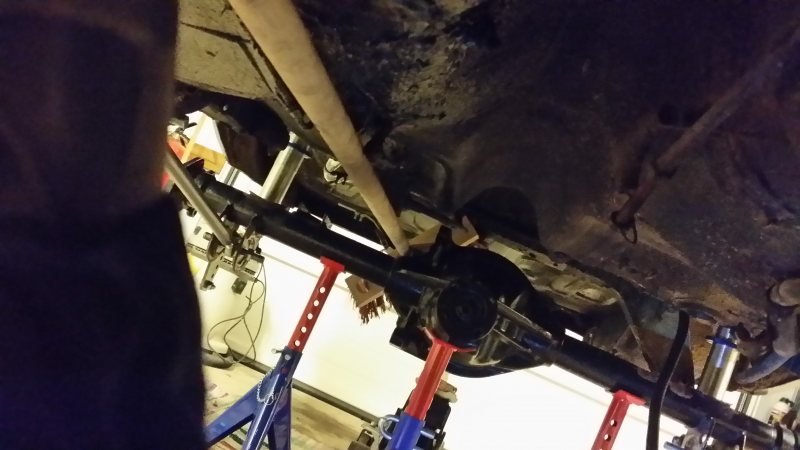

Garagets sopkvast fick agera måttstock i brist på annat för att få en uppskattning på längder av rör

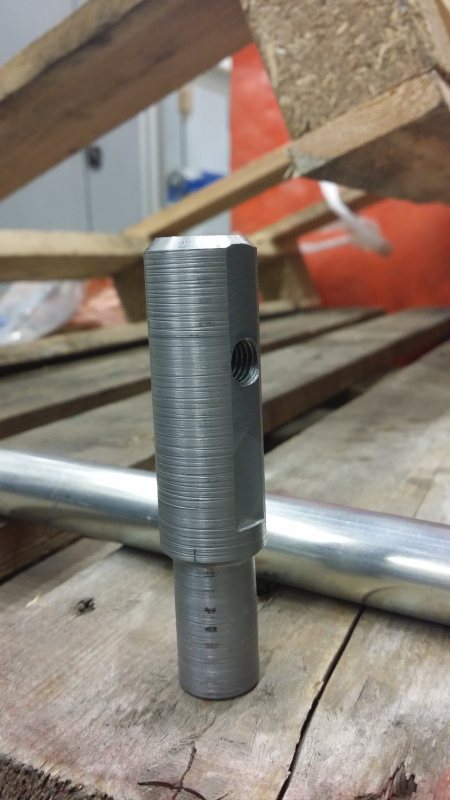

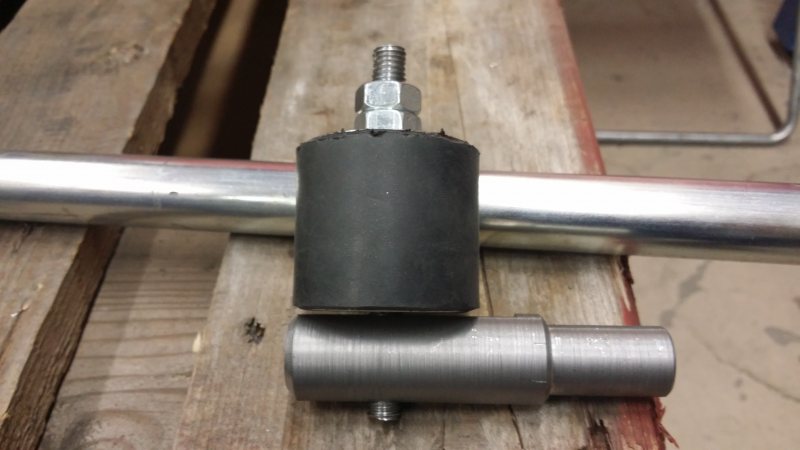

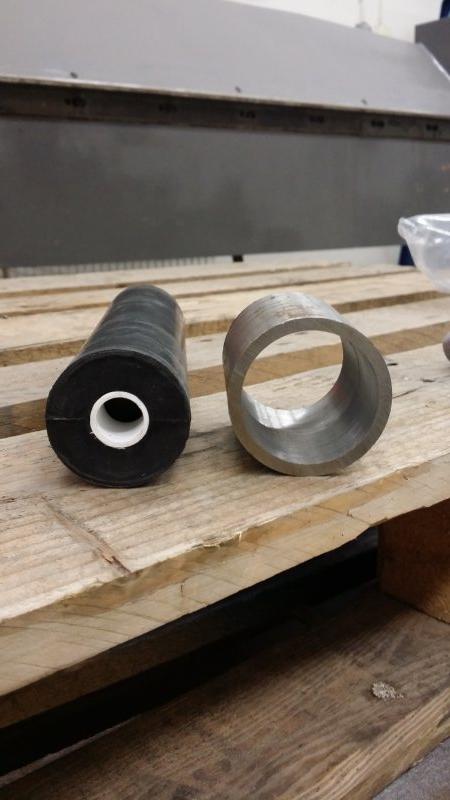

Svarvade till en riktig liten specialare till främre bussningen till staget

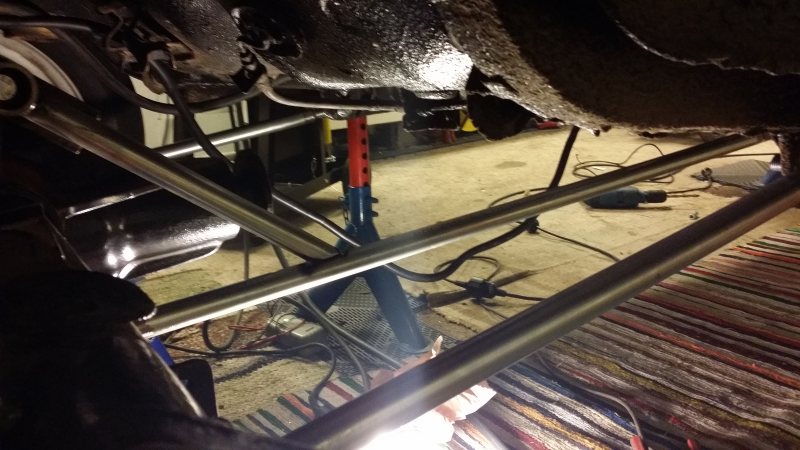

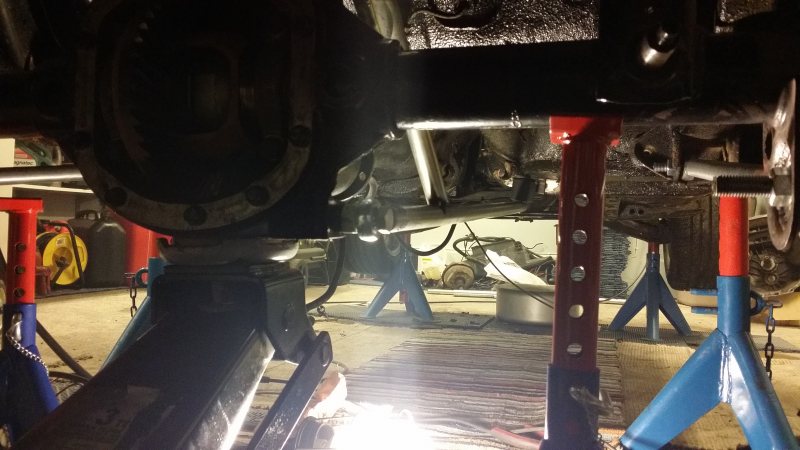

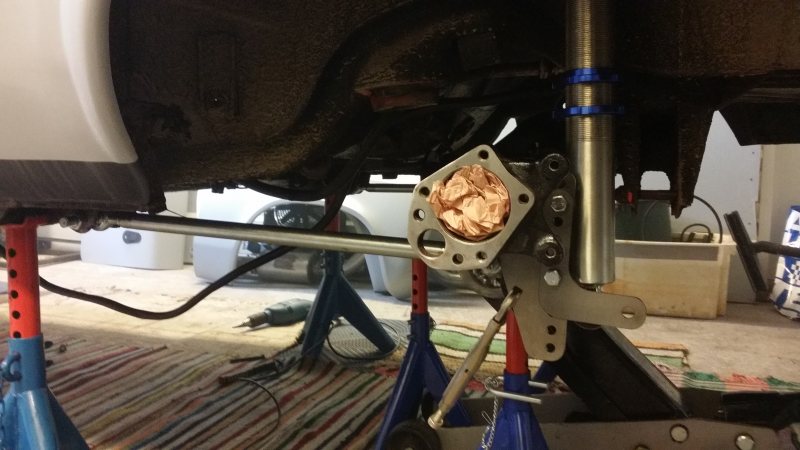

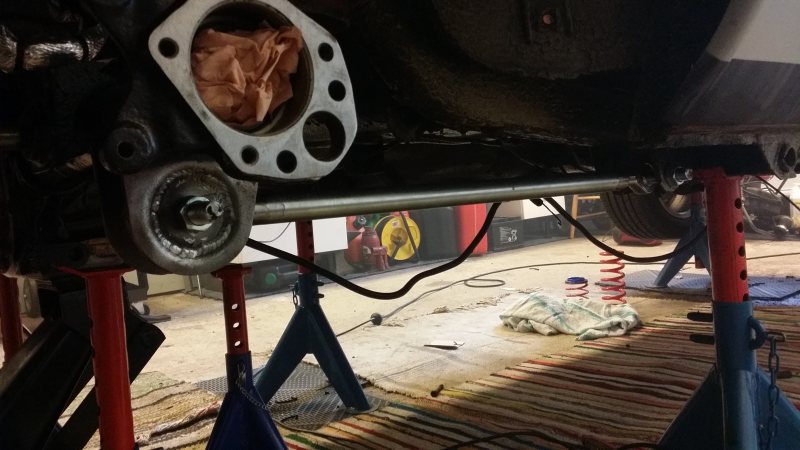

Första staget på plats... det tar sig


Andra staget punktat

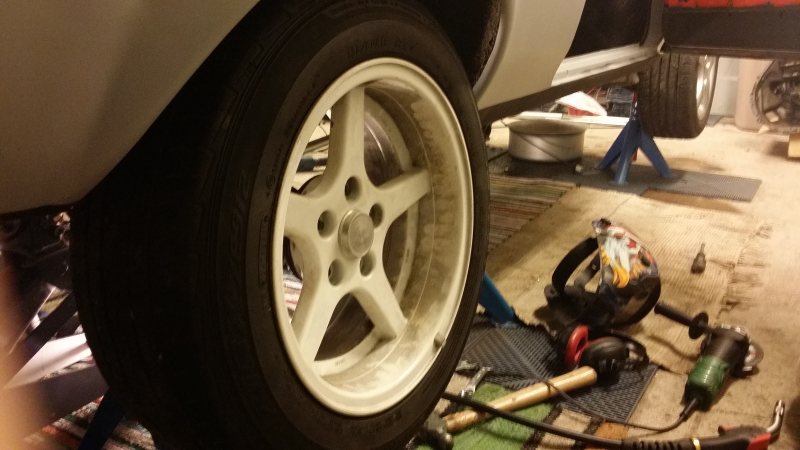

Lånade in lite fälgar för att hur axeln sitter i hjulhuset....satan dom sitter ju som gjutet prefekt där

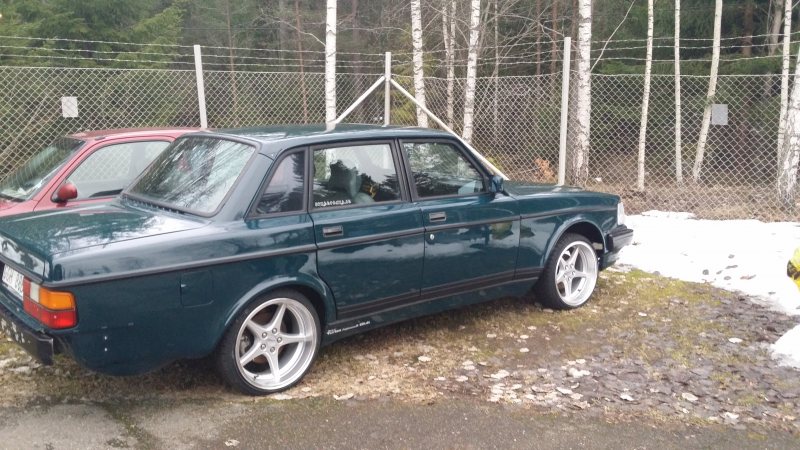

Svängde även förbi polarn och störde han i hans 240 t5 projekt


Slut på update för den här gången

Kul projekt! Blir nog härligt riv i nya motorn!

Henrik T skrev:

Kul projekt! Blir nog härligt riv i nya motorn!

Tackar! Det tror jag det ska bra, effekten är uppskattad till en bit över 210 hästar

Jag är inte riktigt med på vad staget med gummibussningen har för funktion - är det för att hantera bakaxelns rotation (dvs trycka upp mot golvet)? I så fall känns den minst sagt för klen... Original verkar ju ha haft en bastant aluminiumkonstruktion för att hantera de krafterna.

Sonett7 skrev:

Jag är inte riktigt med på vad staget med gummibussningen har för funktion - är det för att hantera bakaxelns rotation (dvs trycka upp mot golvet)? I så fall känns den minst sagt för klen... Original verkar ju ha haft en bastant aluminiumkonstruktion för att hantera de krafterna.

Jag ska försöka förklara hur jag tänkt med bussningen och staget.
Bussningen ska hantera axelns vridningar när den rör sig upp och ner även lite sidledsrörelser som blir tack vara panhardstaget.
Bussningen sitter inte i golvet utan i en 5mm vinkeljärn som sitter svetsat i balken som går under bilen (den balken syns på bilden), sen är bussningen skruvad igenom de vinkeljärnet och igenom golvet. Vinkeljärnet ska boxas ordentligt och golvet ska inte ta upp några krafter.

Om man jämför detta med Opels original upphängning av axeln så sitter det en "strut" ut till en modell stor gummibussning som i sintur sitter i en egen balk som också sitter i gummibussningar.

Jag har tittat runt på diverse forum och sett att det byggs många egna balkar som sitter skruvade i där original balken satt och då är dessa helt bussningslösa och sedan sitter själva staget i en bussning på den balken, och det kommer resultera i ett ganska kort momentstag.

Efter att ha studerat en del 3 links geometri så tänkte jag helt enkelt varför inte bygga fast bussningen i en redan befintlig balk och få ett längre momentstag och kapa lite i golvet.


hoppas det svarade på din fråga

Själva infästningen i golvet/karossen är jag inte orolig för - det är styrkan i det enda röret som går fram till bussningen jag är tveksam över.

Sonett7 skrev:

Själva infästningen i golvet/karossen är jag inte orolig för - det är styrkan i det enda röret som går fram till bussningen jag är tveksam över.

Aha ursäkta mitt missförsånd, då kan jag informera att på bilderna som ligger upp nu så är det bara 60% klart, jag håller på att göra klart de resterande 40%.
Den var bara temporät uppsatt för att kunna få rätt vinkel på de stag som går från övre fäst örat på axeln till de nedre staget

OK - väntar med spänning på fortsättningen!

Nu när det var så fint väder så fickc det bli en sväng till skroten och leta delar

Hittade till och med det jag letade efter men han inte plocka med allt innnan stängning

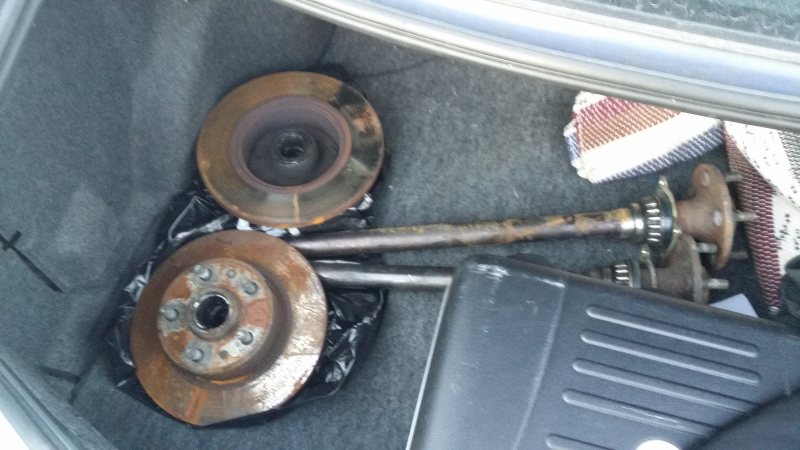

240 nav och reserv drivaxlar, nu blir det 5bult runt om

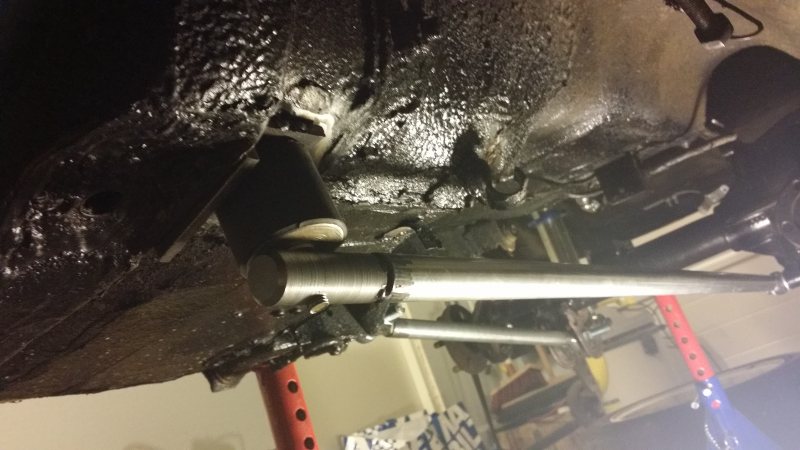

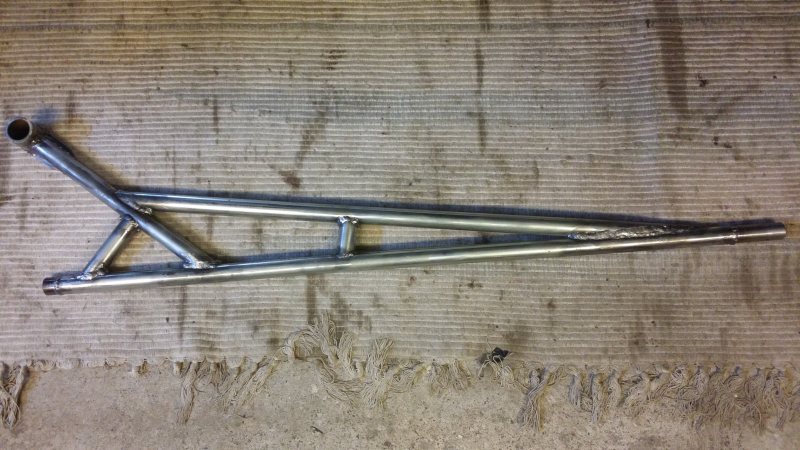

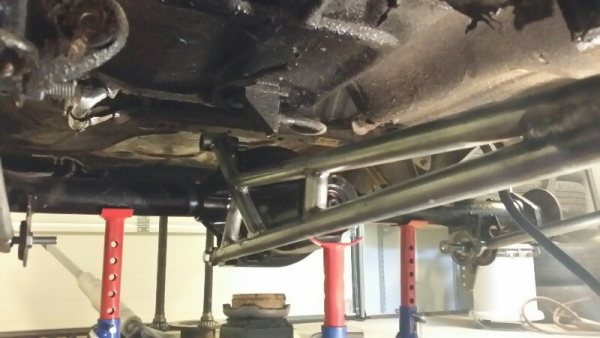

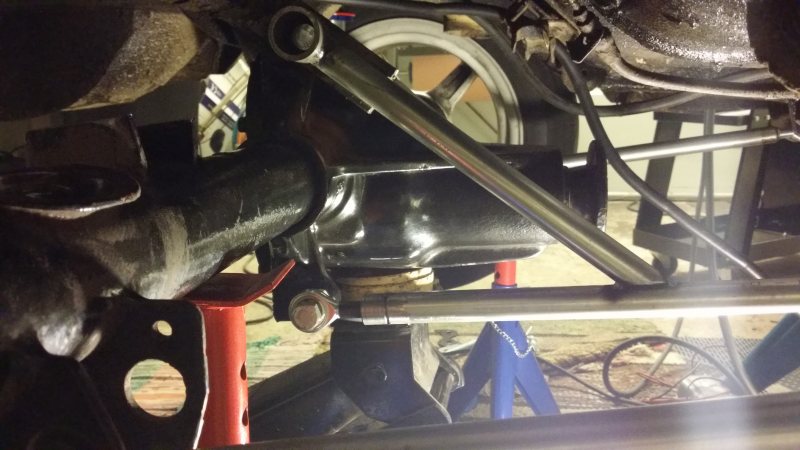

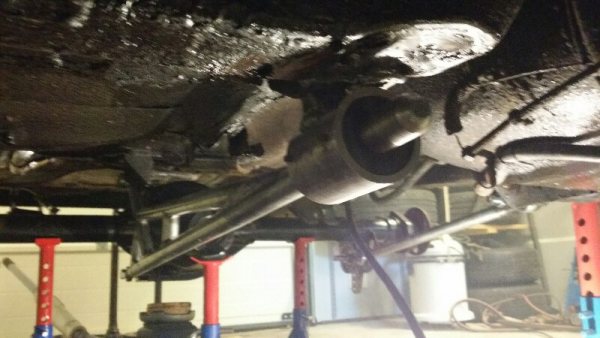

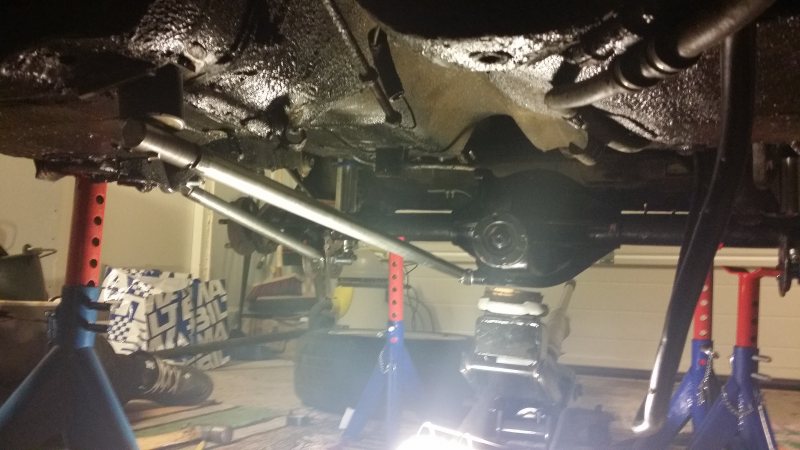

Gjort klar momentstaget nu, tycker det är en stadig konstruktion

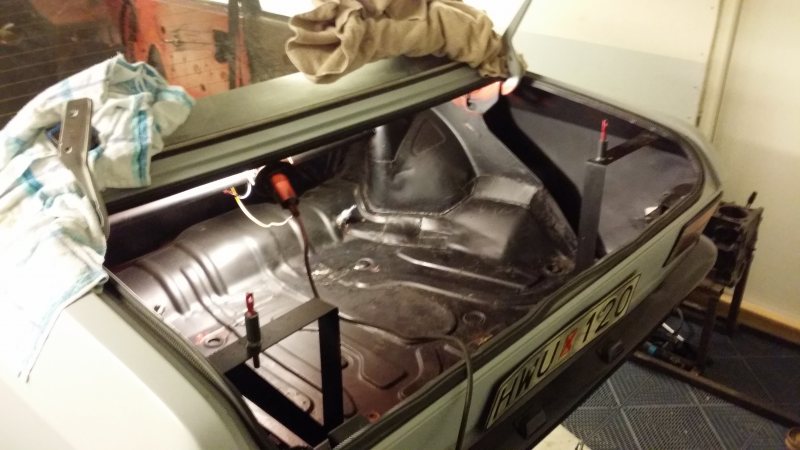

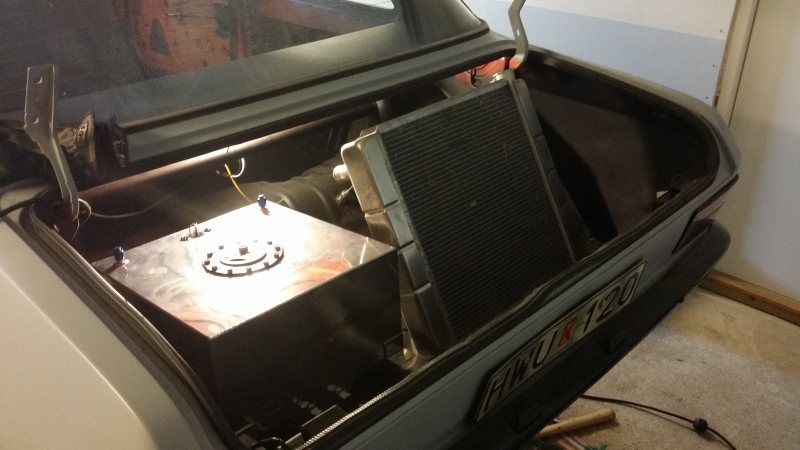

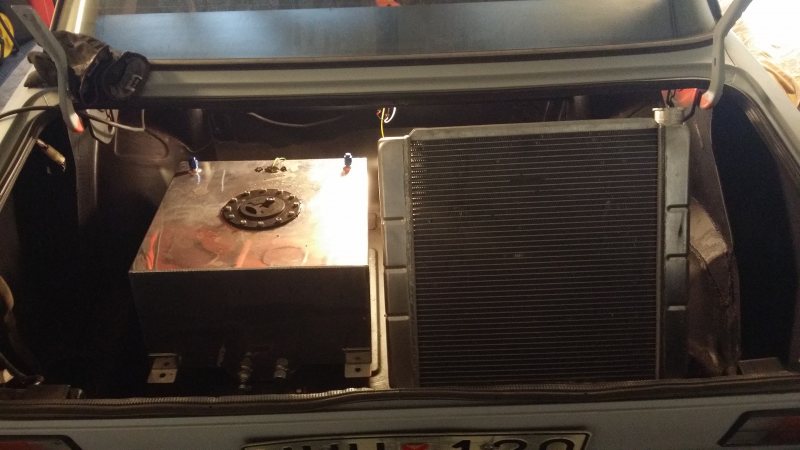

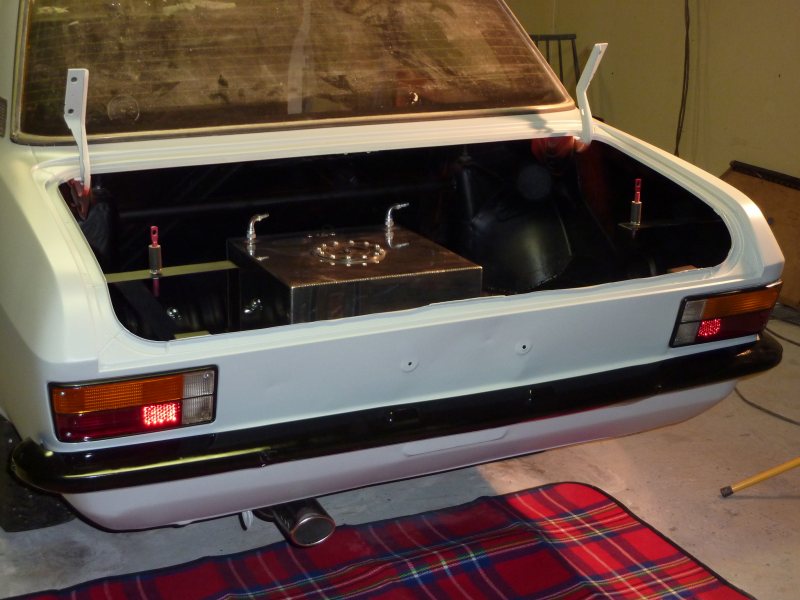

Sen tog gasen till svetsen slut så då fick kreativiteten hamna i att bestämma layouten i bagage luckan

Något i den här stilen tror jag blir finimang

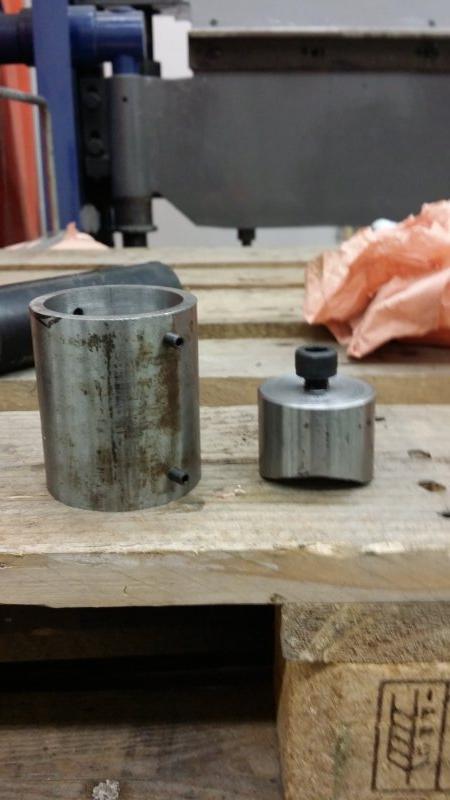

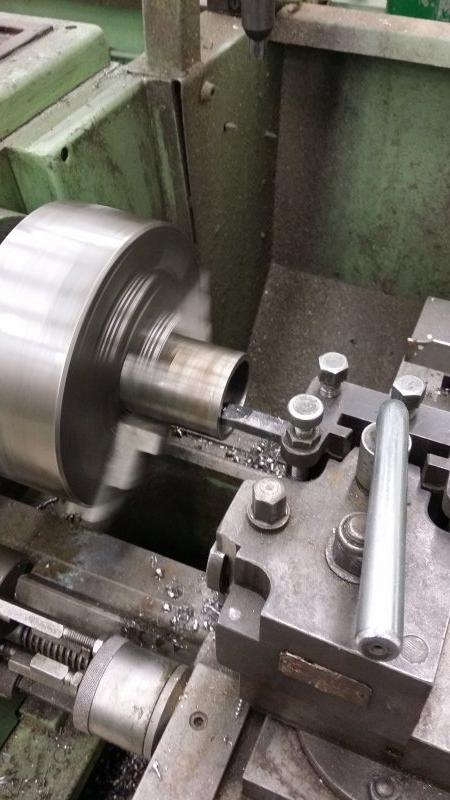

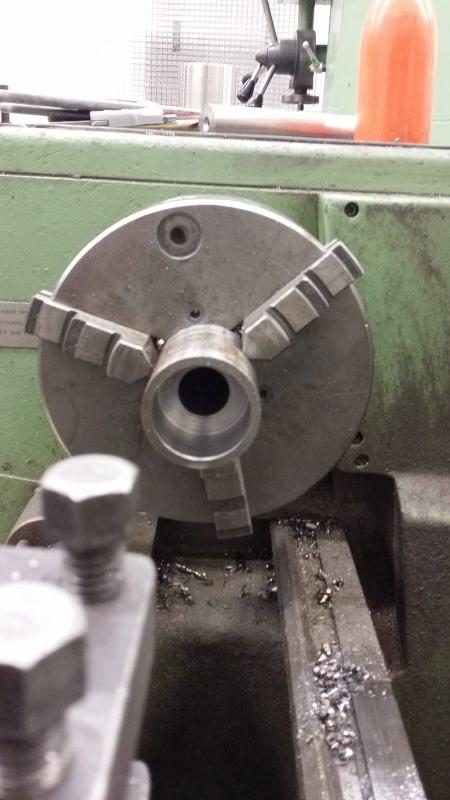

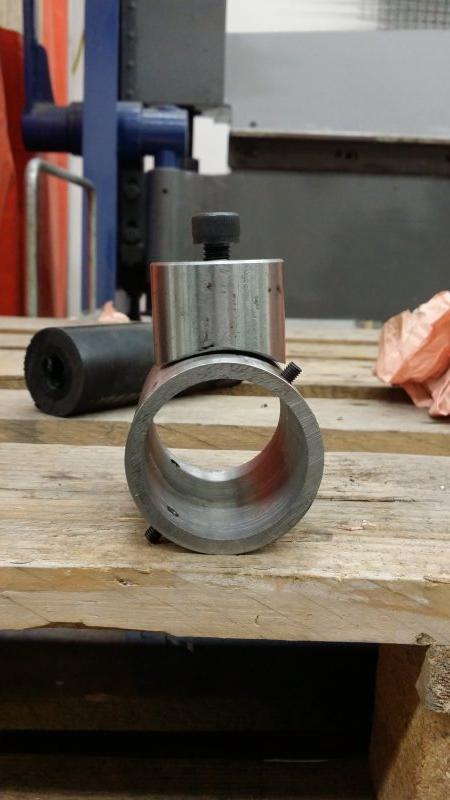

Efter en kväll vid svarven och fräsen så har jag lyckat göra en ny bussning med hållare till momentarmen

Ett litet pussel vart de, bara svetsandet kvar

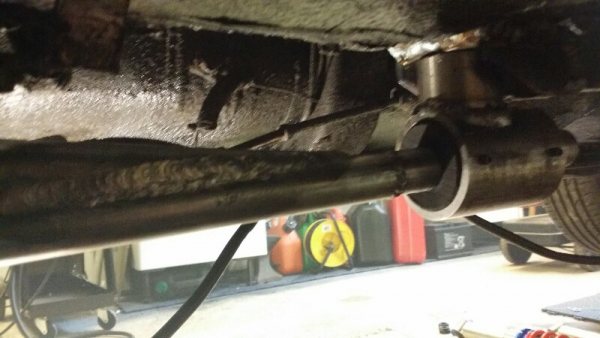

Nu är nya bussningshållaren till momentstaget monterat
Hjulupphängningen bak är bu helt testad, inga låsningar någon stans

Uppladdad med Rejsas Android-app.

Påbörjat de aldeles för roliga jobbet att skrapa bort all underredsmassa.

Uppladdad med Rejsas Android-app.

Snyggt bygge nu blir man sugen på en opel igen
Vad har du för coilovers ibak?
Mvh Kjelle.

Nu ser konstruktionen mer färdig ut!

Kjelle.G skrev:

Snyggt bygge nu blir man sugen på en opel igen Vad har du för coilovers ibak? Mvh Kjelle.

Tackar tackar Klart du måste skaffa en opel igen
Coiloverna kommer ifrån en golf 2a, Dessa var de enda coilovers jag kunde hitta som passar nästan rakt upp i opel tornen

Sonett7 skrev:

Nu ser konstruktionen mer färdig ut!

Den är lite stabilare nu när jag fick svetsa på lite flera rör

Blir nog bra den där bakvagnen, tänkte göra nåt liknande på min Ascona. Enda problemet är att jag har för lite garagetid...

Kommer bli riktigt bra den här racern!

Henrik T skrev:

Blir nog bra den där bakvagnen, tänkte göra nåt liknande på min Ascona. Enda problemet är att jag har för lite garagetid... Kommer bli riktigt bra den här racern!

Än så läge så verkar det fungera riktigt bra, men står fortfarande i valet om jag ska bygga krängningshämmare nu eller om jag ska provköra och se hur svajjig den är.
Huvudsaken är iallafall att man kommer ut i garaget

Tackar det ta lite tid men i slutändan så kommer det bli racer av den här Open också

Bygg krängare, det behövs

Lyckades få min gamla Ascona runt mantorp på 1.27.4 som bäst!

erikjakan skrev:

Bygg krängare, det behövs Lyckades få min gamla Ascona runt mantorp på 1.27.4 som bäst!

Okej då ska jag bygga till en sådan ockås

Det var en riktigt bra tid!
jag har kikat in din Ascona tråd ett antal gånger, väldigt mycket inspirerande läsning där
