Äntligen lite tid för felsökning
Alla Pin# DME till givare felsökta och kablarna inspekterade för eventuella skador utan att hitta några fel i inkopplingen.

Alla jordpunkter och +12V rätt i härvan. Jag kompletterade även med fler jordpunkter mellan block/topp och chassie.



2A80 + 2A85 "Kurzschluss nach Minus" kommer tillbaks som felkod vilket gör att jag inte kan köra vanos via INPA. Allt annat uteslutet så kvarstår att utgångstransistorerna i DME är brända. Eftersom ingen VANOS reglering sker så kan jag inte mäta mig fram för att bekräfta.

Börjar bli väldigt sugen på att stå på startgridden så jag får väl leta fram en ny DME och låta Andreas ladda in ny programvara. Visst går det kanske att laga min box, frågan är vad som blir bäst?

Ny DME är definitivt snabbast, drygt med sånt här själsdödande strul..

Edit: Får du samma koder med härva ur?

Nu har jag aldrig pillat med BMW elektronik men om vi utgår från att VANOSen är hydraldriven så måste det finnas en aktuator/elektroniskt styrd ventil som pulsar oljetryck som får kammarna att vrida sig. Felkod/medelande säger att det kortis i aktuatorn. Kan du mäta resistansen så kanske någon här kan mäta på en frisk bara för att kunna ringa in felet?

Re:

erikjakan skrev:

Ny DME är definitivt snabbast, drygt med sånt här själsdödande strul.. Edit: Får du samma koder med härva ur?

Ja duktigt drygt...
Bra tanke!
Har inte testat att pinna ur kablaget i DME handsken, dock kört utan sensor med samma resultat. Eftersom jag mätt upp kablaget och visuellt följt allt så verkar det helt.

Re:

TurboB skrev:

Nu har jag aldrig pillat med BMW elektronik men om vi utgår från att VANOSen är hydraldriven så måste det finnas en aktuator/elektroniskt styrd ventil som pulsar oljetryck som får kammarna att vrida sig. Felkod/medelande säger att det kortis i aktuatorn. Kan du mäta resistansen så kanske någon här kan mäta på en frisk bara för att kunna ringa in felet?

Precis, VANOS solenoiderna fixar detta. De är både uppmätta mer korrekt väde och jag har även testat med två stycken som kommer från en annan motor som fungerar.
Vevaxelgivare är helt nya.

Ny DME på väg till Andreas för ny programvara. Håller tummarna 🤞 att jag hittat felet

Nykodad box i retur med vändande post från Fekzen, grym support

Medan jag väntade på ny DME fortsatte jag att felsöka när motivationen kom tillbaks
2A80 + 2A85 "Kurzschluss nach Minus" kommer inte direkt utan först vid belastning och/eller varm motor. Jag klurade vidare på detta och det enda jag kan komma på som kan spöka är VVT motorn.
Mäter jag den kall och varm med vanlig multimeter är det inte kortis mellan stift eller mellan stift och jord. Har dock inte meggat den för att kolla överslag.



Det jag vet är att den kan ge upp då den sitter på varma sidan på motorn, drar mycket ström och lever ett hårt liv vid reglering. Kanske är det så att när den blir varm nog så är isolationen bristfällig, det blir överslag mot jord och felkod triggas + att andra signaler störs?

Oavsett, ny VVT motor är beställd från BMW tillsammans med en ny vevaxelgivare för säkerhets skull. Då vet jag i alla fall att de flesta givare på N52:an som kan strula är nya.

Nya tag när allt dyker upp...

Snabb leverans av FörenadeBil, ny VVT motor och vevaxelgivare. Givaren byttes i förebyggande syfte



Ihop med allt, körde ändlägeskalibrering med INPA på VVT. Varmkörde i garaget och tog en provtur med ett par ordentliga fullgasrepor.

Hör och häpna, inga felkoder


Bilen kändes betydligt piggare! Jag tycker dock fortfarande att mellanregistret inte är som det borde, men jag kan inbilla mig efter allt strul.

Ny tid i bänken jagas, kanske redan i slutet på denna vecka. Finns tyvärr ingen tid över för träning utan hoppas vi kan köra "race shakedown" på Mantorp 27 september

Re:

Patrik Skoog skrev:

Bilen kändes betydligt piggare! Jag tycker dock fortfarande att mellanregistret inte är som det borde, men jag kan inbilla mig efter allt strul. Ny tid i bänken jagas, kanske redan i slutet på denna vecka. Finns tyvärr ingen tid över för träning utan hoppas vi kan köra "race shakedown" på Mantorp 27 september

Långt mellan uppdateringarna och får väl citera mig själv denna gång och säga att känslan av ett för trött mellanregister stämde bra (tyvärr)

PSI motor klämnde in mig på en fredag för någon vecka sedan med samma resultat som tidigare, dvs VANOS reglerar inte som den skall. Vi försökte lite olika körningar, sakta svap, snabbare mm. Kort film: https://www.youtube.com/shorts/hGnmoEI7VQ8

Alla sensorer är nu bytta, DME bytt två gånger, alla kablage felsökta.

VANOS är känsliga för oljetryck och oljekvalite, samt att mekanismen i oljefilterlocket kan gå sönder som gör att flödet blir fel. Det finns även motorer där skruvarna till VANOS hubben lossnar samt i värsta fall att överfallen till kammarna kan "lossna" vilket genererar VANOS fel. (flöde)

Oljetryck fint!


Ser ut som nytt:




Köpte nytt lock och filter samt bytte från 10W60 till 5W30, ingen skillnad. Även testat att koppla ur externa oljekylet för att inte påverka flöde. Ingen skillnad.


En fråga till forumet:
Jag körde VANOS systemtest med INPA och för att aktivera "fence adoptation" och "system test" krävs RPM över 1200. Som ni ser så körs systemtestet om varvtal är över 1200. När jag ökar varvtalet ändras endast "actual value" medans "nominal value" är konstant.
Eftersom jag börjar bli knäpp på allt felsökande så kanske det är så att DME triggar VANOS funktion på nominal value istället för actual value, dvs eftersom nominal value inte ändras så blir det ingen VANOS funkition?

Fekzen Andreas har programerat bort varvtalsingången i DME som normalt kommer från ABS och hävdar att det skall funka? men kanske är det detta som spökar?

Alltså, Patrik... Det är ju uppenbart Vubbelförknysaren som det är fel på!
Det löses absolut lättast med Marie-Kex och saft. Jag kan vänta utanför garagedörren!
Bara säg till

Re:

Riktigt snyggt bygge Patrik!
Gissar att du snart börjar bli sugen på att konvertera till förgasare

Patrik Skoog skrev:

Re:

mblixt@gmail.com skrev:

Alltså, Patrik... Det är ju uppenbart Vubbelförknysaren som det är fel på! Det löses absolut lättast med Marie-Kex och saft. Jag kan vänta utanför garagedörren! Bara säg till

-Borde ringt dig tidigare!

frapp skrev:

Riktigt snyggt bygge Patrik! Gissar att du snart börjar bli sugen på att konvertera till förgasare

Tack
Hehe, ja tankarna har gått mot en hederlig S14 utan massa modernt skit

Re:

Patrik Skoog skrev:

mblixt@gmail.com skrev: Alltså, Patrik... Det är ju uppenbart Vubbelförknysaren som det är fel på! Det löses absolut lättast med Marie-Kex och saft. Jag kan vänta utanför garagedörren! Bara säg till -Borde ringt dig tidigare! frapp skrev: Riktigt snyggt bygge Patrik! Gissar att du snart börjar bli sugen på att konvertera till förgasare Tack Hehe, ja tankarna har gått mot en hederlig S14 utan massa modernt skit

Med turbo så hade du aldrig märkt detta minimala effektbortfall 😁

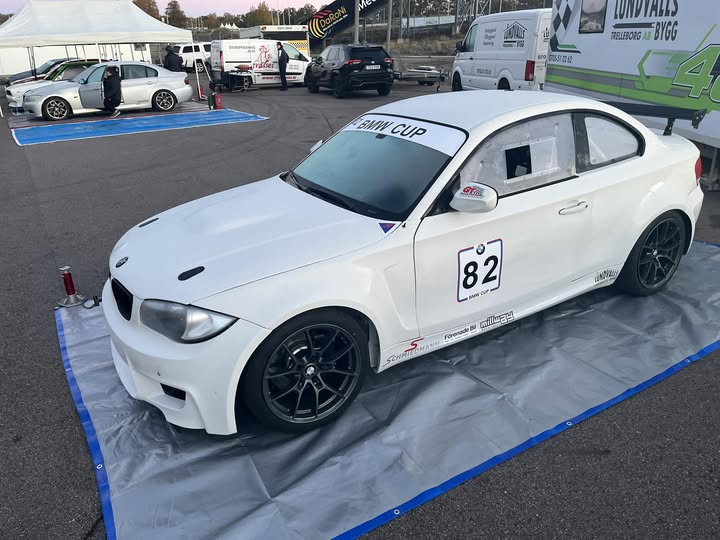

En liten uppdatering, för någon helg sedan gick sista BMW Cup tävlingen för året på Knutan. Jag tänkte vad f-n, lika bra att lasta och åka dit. Skit i om inte VANOS fungerar som den skall, finns ju annat att prova ut.

Sagt och gjort, anmälde mig på fredagen, lastade på kvällen och var på plats lördag morgon. -1 grader visade termometern och frosten kom smygande från insidan



Tack till Håkan och Jonas som lånade ut värmefläktar som gjorde det varmt och skönt

Brossan och jag delade bilen så vi båda fick tillfälle att prova. Vi hade inga stora ambitioner med dagen förutom att testa ut bilen, i bästa fall justera lite dämpare och mäta däcktemp. Jag tog första träningspasset och tog ett par lugna varv för att värma upp bilen och den ringrostiga föraren som inte kört tävling på 5 år. Tyvärr så kändes det som att bilen misstände när jag började öka tempot. In och kollade tändspolar mm som satt där de skulle. Ut igen, då det var ett kort pass. Samma fenomen, över 5k RPM hände inte mycket....
I svängar med högre G krafter blev bilen orkeslös, precis som den inte fick bränsle och sög luft...

Nåväl, träningspasset tog snabbt slut och nästa pass var kval som brossan fick ta. Båda måste ha tid i bilen innan de tre heaten senare på dagen. Vi tankade upp helt fullt i tanken för att utesluta att den sög luft. Väl ute på kvalet så försvann bränsleproblemet men inte mycke hände över 5k RPM...

Vi försökte felsöka vad det gick i depån, men insåg ganska snabbt att det inte var lönt att fortsätta Så vi lastade bilen, käkade lunch och tittade på race 1 från depån.
.........................

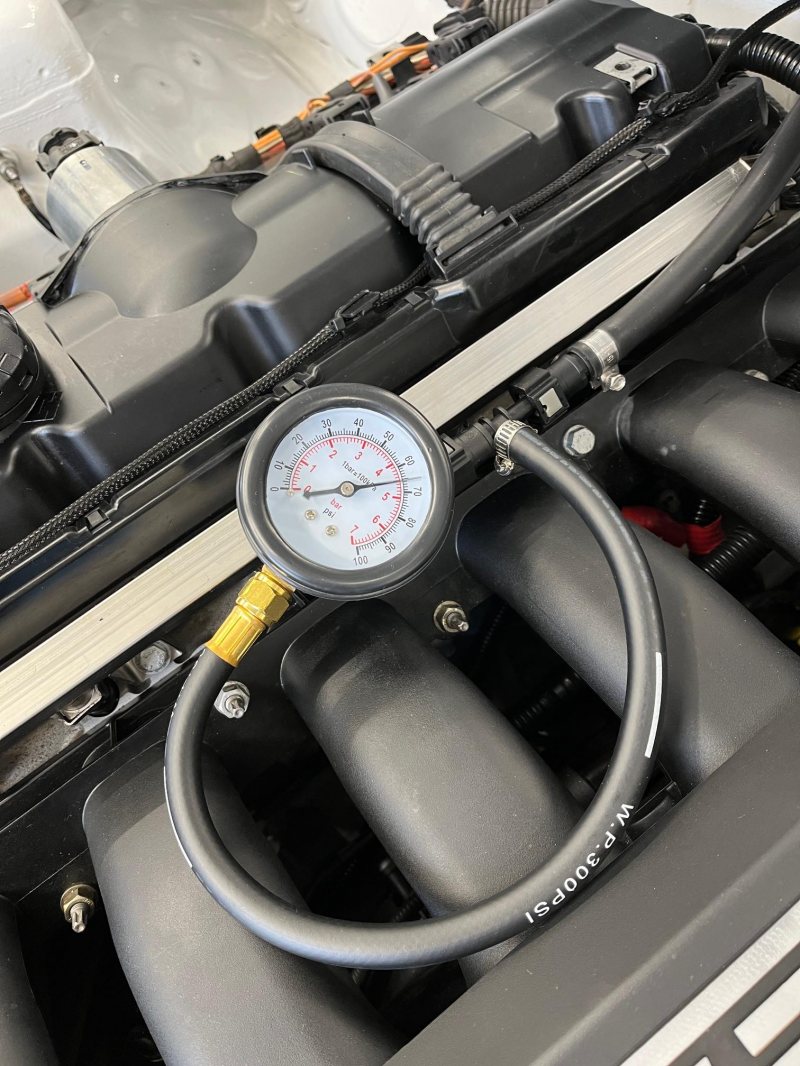

Minst sagt knepigt detta, att den skulle suga luft var otänkbart med tanke på hur tanken är konstruerad med inbyggd "catchtank". På alla byggen vi gjort har vi aldrig behövt separat catchtank. Jag börjar misstänka bränsleproblem överlag.... Bränsletrycksmätare med adapter som passar på railen är beställd. 5 bar vill den ha orginal och jag åker med S54 BTR och filter som skall leverera 5 bar.

Det kan vara så att bränsletrycket av någon anledning inte är korrekt =>DME försöker korrigera mappen med lambda vad det går =>DME drar ner effekten genom att inte reglera Vanos mer än i grundläge och kanske så går inte VVT in utan motorn körs med spjäll som sekundär reglering med max 5k RPM. Kanske (hoppas) det är bränsleproblematik som ställt till det så jag hittar felet och kan fixa det!

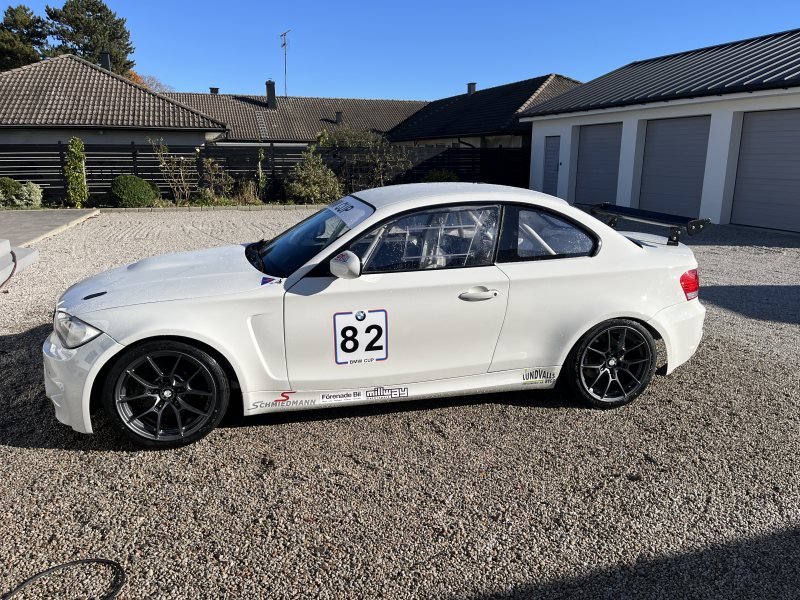

Nåväl, istället för att köra till Stena Metall med bilen så blev det ett stor tvätt i det fina höstvädret.


Säsongen blev inte som vi ville, men det kommer flera!
Allt annat funkar kanon, väghållning, servo, bromsar inkl ABS känns riktigt bra så bra utgångsmaterial inför en fungerande motor

Min fru undrade i en period av lägre motiviation citat; "när skall du köpa en fungerande bil" så jag tog tillfället i akt att lägga vantarna på nästa säsongs sommarbil. Skall bli trevligt att åka B58C, fin spis! Står hos en BMW handlare i Tyskland och väntar

Re:

erikjakan skrev:

Med turbo så hade du aldrig märkt detta minimala effektbortfall 😁

Finns en plan B, med turbo!

Jag hade en röd 96a E36 M3 som en kille köpte av mig, han rev hela bilen i molekyler, slog isär maskin o letade fel.

Sen hittade han en 4cm lång slang från soppapump till armatur, den var det ett stort hål i...

Så kolla nåt sånt 😊
