Min blivande racebil som byggs för BMWCup Modifierad.

Planer:
Kaross: E30 -86 delvis 88-> stuk, svetsade plåtskarvar, lättad, 3mm lexanrutor
Bur: 10-punkts av 45/40mm rör. Förbunden med A & B stolpar, byggd efter egna ideer om vridstyvhet..
Motor: M20 2,5 liter som så småningom ska trimmas... (drömmer om egentillverkade seperata spjäll och Megasquirt insprut mm )
Drivlina: 5vxl Sportlåda (dogleg), 4,10 alt. 3,64-diff med ca 40% broms
Hjul: 205/50-15" Kuhmo V70A R-däck på 15x7" alufälg
Inredning: Bakflyttad förarplats i övrigt så lite som möjligt.
Framvagn: McPherson ben med uppflyttade spindlar, justerbara camberplattor, justerbara Koni racing-dämpare och justerbar kränghämmare
Bakvagn: Justerbara vinklar a' la Grp A, Avo-coilovers och justerbar kränghämmare
Bromsar: original 325 ventilerade fram, 325ixT ventilerade bak.
Styrning: kortade "styrhävarmar" för att uppnå ca 2,5 rattvarv mellan ändlägena.
Bränsletank: original med catchtank-anordning
Övrigt: Singeltorkare, batteri bakåtflyttat..
Vikt: Målsättningen är under 950kg.

Bilder

När jag köpt den:



Bilen demonterad och underredsmassa tas bort (blev 26kg):


M20b23 som satt i när jag köpte bilen, den kommer troligen att bli reservmotor eftersom jag ska bygga på en 325-spis..

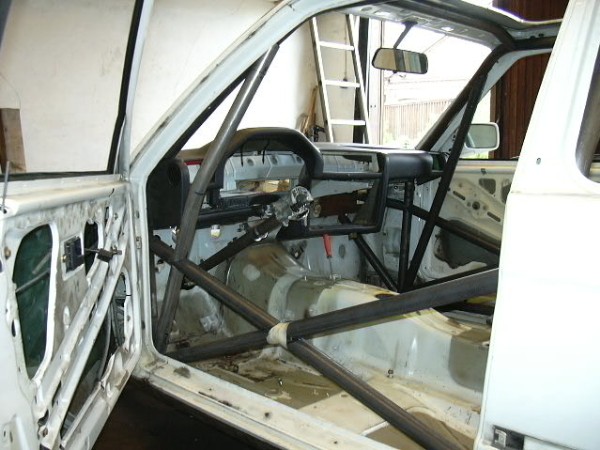

Buren under byggnation och instrumentbräda provmonterad:

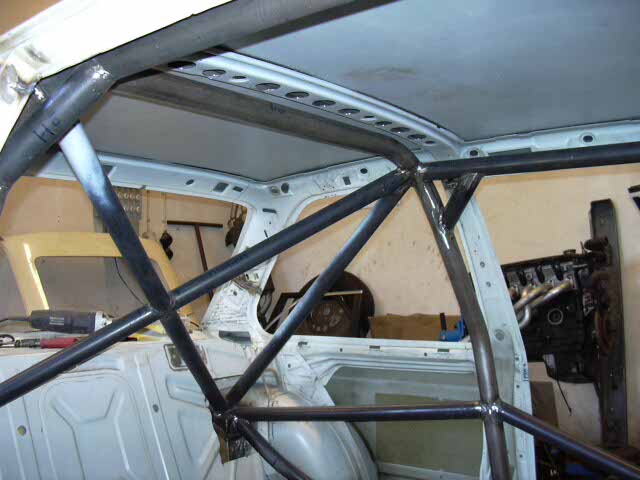

Buren klar och taket kapat för att bytas ut mot ett utan taklucka:


Nya taket på..

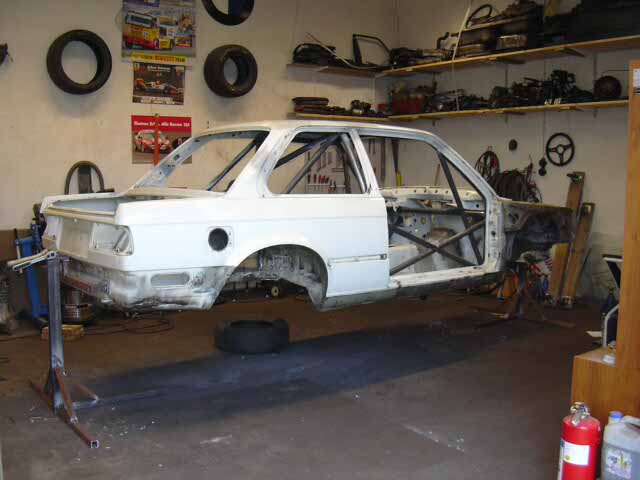

Har gjort ett "kaross-ställ" för att enkelt kunna komma åt underidan när man ska förstärkningssvetsa och pula med hjulupphängningar (även bra för att hitta CGH på karossen )

Grymt bygge!
Vad tar du för att bygga en likadan till mig?

Andrew Petrykowski skrev:

Grymt bygge! Vad tar du för att bygga en likadan till mig?

Tack!
Hmm.. Mer än du vill betala
Betydligt billigare att köpa begagnad racebil än att bygga själv

mycket intressant.
Jag är oxå ute efter en vikthysteri i min e30!
Som man säger "vikt är fortåkarens värsta fiende".

Har du någon koll på följande:
Hur mycket väger din bur?
Hur mycket lättare väger det att inte ha takluckan?

Läckert grenrör

ryyyser bara när man tänker hur mycket jobb det ligger i det byget!

men det blir säkert ett roligt vinterprojekt !

Karlsson skrev:

mycket intressant. Jag är oxå ute efter en vikthysteri i min e30! Som man säger "vikt är fortåkarens värsta fiende". Har du någon koll på följande: Hur mycket väger din bur? Hur mycket lättare väger det att inte ha takluckan?

Buren väger ca 57kg inkl fästplattor
Vet faktiskt inte vad luckan kan väga (kanske 10kg), tomkarossen väger iaf 190kg.

Arne skrev:

Karlsson skrev: mycket intressant. Jag är oxå ute efter en vikthysteri i min e30! Som man säger "vikt är fortåkarens värsta fiende". Har du någon koll på följande: Hur mycket väger din bur? Hur mycket lättare väger det att inte ha takluckan? Buren väger ca 57kg inkl fästplattor Vet faktiskt inte vad luckan kan väga (kanske 10kg), tomkarossen väger iaf 190kg.

okej, jag ska ju också ha en bur, kan också bygga den själv då jag inte ska tävla med den. Vad har du för material?

Karlsson skrev:

okej, jag ska ju också ha en bur, kan också bygga den själv då jag inte ska tävla med den. Vad har du för material?

Rör från http://www.svetsosmide.se/
Var dock inte riktigt nöjd med layouten så jag bockade om en del av rören..

Arne skrev:

Karlsson skrev: okej, jag ska ju också ha en bur, kan också bygga den själv då jag inte ska tävla med den. Vad har du för material? Rör från http://www.svetsosmide.se/ Var dock inte riktigt nöjd med layouten så jag bockade om en del av rören..

min svets och smide bur är nästan klar nu.

Inte riktigt lika avancerad som din men ändå en klar förbättring från orginal.

Bygget fortskrider... har varit lite dålig på att uppdatera här.

Tillverkade lite prylar till bilen i helgen:

Nån som kan gissa vad det är?

och du får inte gissa Andreas L...

Arne skrev:

Nån som kan gissa vad det är?

Nej...
Mvh/Micke som imponerat skrapar förläget med foten och önskade att han kunde bygga så också...

Arne skrev:

Nån som kan gissa vad det är?

Gissning 1: Bromsvåg
Gissning 2: (om inte ovanstående är rätt) Justerbar kränghämmare...

Snyggt gjort iaf

Tackar och bugar!

Nä, inget rätt svar än.
Håller inne med svaret till imorgon

så vad du försöker göra är att få vänster bild att bli till höger bild då

http://w1.131.telia.com/~u13122579/oldies/racecar.jpg

fint bygge du har, önskar man vore så händig ! =)

Arne skrev:

Nån som kan gissa vad det är?

Kan det vara infästning till bakre länkarmarna?

And we have a winner!! Niklas du får en

Andreas N hade delvis rätt

Det är delarna som krävs för att bygga om till M3E30 Grp. A bakvagn...
Återkommer med bilder när det är ditsvetsat på bärarmarna..

Arne skrev:

och du får inte gissa Andreas L...

Diskriminering!!! >

Andreas Lidström skrev:

Arne skrev: och du får inte gissa Andreas L... Diskriminering!!! >

Ähh, va du e känslig...
Eftersom jag visat skisserna för dig så vore det lite väl enkelt.
Fick förresten uniballs och ledlager idag bara att sticka iväg till garaget och börja måtta på hur det ska sitta...

Skisser och ritningar...

Har för mig att vi bollat mer fram och tbx än bara att du visat mig skisser och ritningar.

ok, tack för feedback:en förresten..
