mjukvara/manual till MBE 912v3 ECU?

Hej!

Vi har köpt en färdigmappad motor med MBE 912v3 sprut.

Jag undrar om någon kan ge mig tips om var jag kan hitta mjukvara alternativt manualer? Sprutet är ganska simpelt: ett 32kB EPROM, Alpha-N, batch-fire spridare, wastefire tändning. Ingen MAP- eller lambda-sensor.

Egentligen är jag mest ute efter adresser för mappar i EPROM:et då jag gärna skulle vilja läsa ut mappar ur chippet för att kunna överföra dessa till MegaSquirt när/om något ändras eller sprutet går sönder (tydligen händer det ibland att spridarstegen går sönder).

Tydligen kan man koppla RS232 till sprutet och "fråga ut" innehållet för varje EPROM-adress, men utan att veta vilka adresser mappar ligger på så är sådan dump oanvändbar

Tack på förhand!

G o r a n A m c o f f

beepbeep Uppsala Här sen Feb 2003
Inlägg: 3473 Trådstartare Mina bilar

28 Okt 2014 22:26

Edit:

Hittade en mjukvara som heter Easimap som ska kunna läsa MBE-dump. Förhoppningsvis kan jag få den att prata med 912:an över serieport (om den klarar av så gammal modell)...måste bara hitta en gammal laptop med ett riktigt COM-port.

http://www.sbdev.co.uk/Engine_Management_Systems/ECU/Easimap6_Download . . . .

G o r a n A m c o f f

Dude huddinge/sthlm Här sen Jan 2003
Inlägg: 9935 <span style='color:red;font:bold'>Moderator</span>

Moderator Mina bilar

28 Okt 2014 23:52

Har du programmeringskabeln mellan sprut och box?
Den har lite jox i sig samt att den är switchad (ircc)
Finns ritningar på nätet har jag sett.

Opel Speedster Race -03
Diverse Hemibilar
En hel skock med mopeder numera

Anders Bisting

beepbeep Uppsala Här sen Feb 2003
Inlägg: 3473 Trådstartare Mina bilar

29 Okt 2014 06:58

Har inte kabeln men får väl löda den. Den ska innehålla två motstånd, 1.0kohm och 1.05kohm med toleransen 0.1%...dessa är lite svåra att få tag på. Hur viktigt är det att ha exakt denna tolerans tro?

Här är kabeldiagram:
http://www.sbdev.co.uk/Engine_Management_Systems/ECU/Serial%20mapping% . . . .

Enligt rykten på nätet ska man använda Easimap 5, konfigurera för 967BA47E (då 912 inte finns i den), och ladda ner PROM:en i binärformat.Så länge man inte pillar på något som inte ingick i 912 så ska det funka.

G o r a n A m c o f f

beepbeep Uppsala Här sen Feb 2003
Inlägg: 3473 Trådstartare Mina bilar

30 Okt 2014 22:22

Hmm...SBD Motorsports (som säljer MBE i England) svarade på mitt mail och sa "det är omöjligt att plocka ut mappar från EPROM:en på 912v3".

Jag får väl prova ovanstående trick och låstas att det är 967BA47E.

G o r a n A m c o f f

Guson Uppsala Här sen Sep 2003
Inlägg: 1286 Mina bilar

01 Nov 2014 18:06

beepbeep skrev:

Har inte kabeln men får väl löda den. Den ska innehålla två motstånd, 1.0kohm och 1.05kohm med toleransen 0.1%...dessa är lite svåra att få tag på. Hur viktigt är det att ha exakt denna tolerans tro?

Det är väl inte toleransen man är ute efter egentligen utan noggrannheten i resistans. En noggrann mätare och ett knippe enprocentare borde lösa problemet, alternativt får du seriekoppla några lågohmare och justera.

Guson

Tomas Gunnarsson

Johan H Här sen Jun 2003
Inlägg: 1131

Namndispens Mina bilar

02 Nov 2014 14:58

beepbeep skrev:

Har inte kabeln men får väl löda den. Den ska innehålla två motstånd, 1.0kohm och 1.05kohm med toleransen 0.1%...dessa är lite svåra att få tag på. Hur viktigt är det att ha exakt denna tolerans tro?

Nu var det ett tag sedan jag hade MBE, men pin 4 & 5 på mappingpluggen är +5v och GND, pin 6 och 7 är ignition/fuel.

Tror du utan problem kan använda två 1.0k motstånd, det handlar bara om att få lagom nivå på pin 6 & 7 för att inte Easimap ska få spel om nivåerna flyter.

Pin 6 och 7 används när man har en mappingbox, två pottar där man live kan justera ignition/fuel och dunka in dem i tabellerna när man är nöjd. Om jag inte minns fel så måste man aktivera mappingbox i Easimap, annars bryr den sig inte om nivån på pin 6/7.

Johan H

beepbeep Uppsala Här sen Feb 2003
Inlägg: 3473 Trådstartare Mina bilar

02 Nov 2014 21:52

Johan H skrev:

beepbeep skrev:
Har inte kabeln men får väl löda den. Den ska innehålla två motstånd, 1.0kohm och 1.05kohm med toleransen 0.1%...dessa är lite svåra att få tag på. Hur viktigt är det att ha exakt denna tolerans tro?

Nu var det ett tag sedan jag hade MBE, men pin 4 & 5 på mappingpluggen är +5v och GND, pin 6 och 7 är ignition/fuel.

Tror du utan problem kan använda två 1.0k motstånd, det handlar bara om att få lagom nivå på pin 6 & 7 för att inte Easimap ska få spel om nivåerna flyter.

Pin 6 och 7 används när man har en mappingbox, två pottar där man live kan justera ignition/fuel och dunka in dem i tabellerna när man är nöjd. Om jag inte minns fel så måste man aktivera mappingbox i Easimap, annars bryr den sig inte om nivån på pin 6/7.

Tack för tipsen! Dock är det märkligt att de skulle använda just 1.05k och 1.0k med 0.1% tolerans? Jag får helt enkelt "sortera" några 1k motstånd med ohmmeter och lägga till en 50-ohmare i serie

Om jag har förstått rätt kan Easimap inte göra mycket annat med detta ECU än dumpa hela PROM:en i binärformat. Sen får man tolka dumpen som annat sprut för att komma år soppa- och tändningstabellen.

Jag skulle gärna vilja kopiera värden och lägga i de i Megasquirt eller modernare MBE, då mapparna kommer att bli fel så fort något ändras (kamtider, spridarstorlek eller t.ex. avgasmottryck).

G o r a n A m c o f f

Niklas Falk Fixhult Här sen Apr 2004
Inlägg: 20803 Mina bilar

02 Nov 2014 21:59

beepbeep skrev:

Jag skulle gärna vilja kopiera värden och lägga i de i Megasquirt eller modernare MBE, då mapparna kommer att bli fel så fort något ändras (kamtider, spridarstorlek eller t.ex. avgasmottryck).

Är det verkligen värt jobbet.
Att få till en startpunkt och tuna in bränslet med MS/TS tar ju inte direkt lång tid.
En riktigt optimal tändningstabell är ju iofs lurigare, men att lura ut förtändning vid max effekt går ju på annat sätt.

Niklas Falk

www.SPVM.se

beepbeep Uppsala Här sen Feb 2003
Inlägg: 3473 Trådstartare Mina bilar

02 Nov 2014 22:39

Niklas Falk skrev:

beepbeep skrev:
Jag skulle gärna vilja kopiera värden och lägga i de i Megasquirt eller modernare MBE, då mapparna kommer att bli fel så fort något ändras (kamtider, spridarstorlek eller t.ex. avgasmottryck).
Är det verkligen värt jobbet.
Att få till en startpunkt och tuna in bränslet med MS/TS tar ju inte direkt lång tid.
En riktigt optimal tändningstabell är ju iofs lurigare, men att lura ut förtändning vid max effekt går ju på annat sätt.

Du har en poäng där. Jag har bredbandslambda och kan troligtvis mappa bränslet själv relativt fort.
Men motorn är mappad i riktig motorbromsbänk och ganska hårt trimmad (130 literhästar vid cca. 8400 varv, 11.7 i komp) så det är tändningstabellen som är speciell och värd att "kopiera över" då det ligger en del jobb bakom den.

G o r a n A m c o f f

nkro Ösmo Här sen Mar 2008
Inlägg: 47 Mina bilar

08 Nov 2014 12:20

http://www.oddified.com/mbe912.php
Här kanske hjälp finns.

Annars är det säkert Easimap 4 du ska använda.
Jag kanske har det på ngn dator.
Annars tror jag att det fanns på ngn dold download sida på ENEM.

Niklas

Niklas Rosenberg

beepbeep Uppsala Här sen Feb 2003
Inlägg: 3473 Trådstartare Mina bilar

09 Nov 2014 17:04

Hej Niklas!

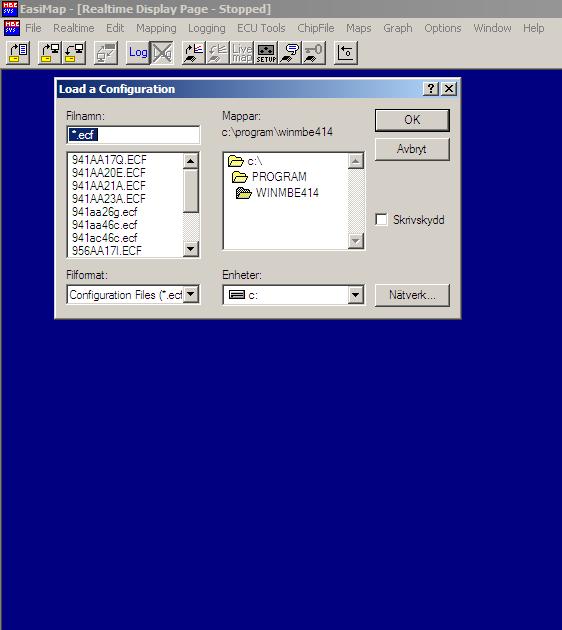

Tack för tipsen! Jag har laddat ner Easimap 4.14d men 912 förekommer inte bland konfigurationerna man kan ladda in för att komma igång?

Ska man använda en annan konfigurationsfil eller bör man ha specifik 912v3-fil?

Mvh,
Goran

G o r a n A m c o f f

beepbeep Uppsala Här sen Feb 2003
Inlägg: 3473 Trådstartare Mina bilar

03 Sep 2021 08:02

Jag väcker tråden till liv, det är snart dags att starta motorn (det tog bara 7 år).

Jag håller på bygger en RS232 mappningskabel och ska försöka prata med sprutet mha Easimap 4 för att ta ut tändningsmappen. Sen är planen att byta ut detta mot MaxxEcu så fort som möjligt efter uppstarten.

Enligt Interwebz kan man ta ut tabellerna på detta viset:
"use easimap 5;- config for ecu 967BA47E, download the eprom in binary (don't use hex) and open,
adjust what you want/need to adjust, save and blow a blank eprom. "

Jag har beställt en PROM-läsare också, ifall det inte fungerar.

G o r a n A m c o f f

beepbeep Uppsala Här sen Feb 2003
Inlägg: 3473 Trådstartare Mina bilar

10 Sep 2021 12:19

Jag fortsätter min monolog här.
Det gick inte att "prata" med sprutet via RS232 via varken EasiMap4 eller 5.
Så jag plockade ut EPROM:en, stoppade in den i en EPROM-läsare och dumpade innehållet till binärfil. Sedan läste jag in filen i EasiMap 5.5 (genom att låstas att det är en 967BA47E).

Då kunde jag se mappar. Jag fick ut soppamap, tändningsmap, TPS map,kallstartsanrikning och trigger offset. Thats it.

Slutet gott allting gott.

G o r a n A m c o f f

beepbeep Uppsala Här sen Feb 2003
Inlägg: 3473 Trådstartare Mina bilar

19 Feb 2022 09:15

Jag har en allmän fråga: bränslemappar är i milisekunder. Jag skulle vilja räkna ut duty-cycle på spridarna, men det jag inte förstår är om öppettider i ms räknas per motorvarv eller per förbränningscykel (två varv)?

Om det är per motorvarv är spridarna redan maxxade. Om det är per två varv så finns det marginal kvar. Vad betyder t.ex. 8ms vid 8000 RPM i Easimap 5.5? 50% eller 100% duty cycle?
