Mått elise s2 hjullager

Hej
Är det någon vänlig själ som vill dela med sig av mått eller eventuell ritning (CAD) på elise s2 hjullager som förekommer i diverse spindelbyggen här på rejsa?

Jag har fått för mig att Opel astra G med 4x100 har samma hjullager. Men jag har inga mått att jämföra med.

Ska själv försöka mig på att rita egna vattenskurna spindlar till mitt triumph bygge.

Mvh Johan

Re: Mått elise s2 hjullager

Yo-1 skrev:

Hej Är det någon vänlig själ som vill dela med sig av mått eller eventuell ritning (CAD) på elise s2 hjullager som förekommer i diverse spindelbyggen här på rejsa? Jag har fått för mig att Opel astra G med 4x100 har samma hjullager. Men jag har inga mått att jämföra med. Ska själv försöka mig på att rita egna vattenskurna spindlar till mitt triumph bygge. Mvh Johan

Det är samma lager.
Likaså är det 5-bultade astralagret samma som speedstern

Perfekt. Lite lättare att få tag på och mycket billigare. Är fortfarande intresserad av dimensionerna så slipper jag köpa och mäta.

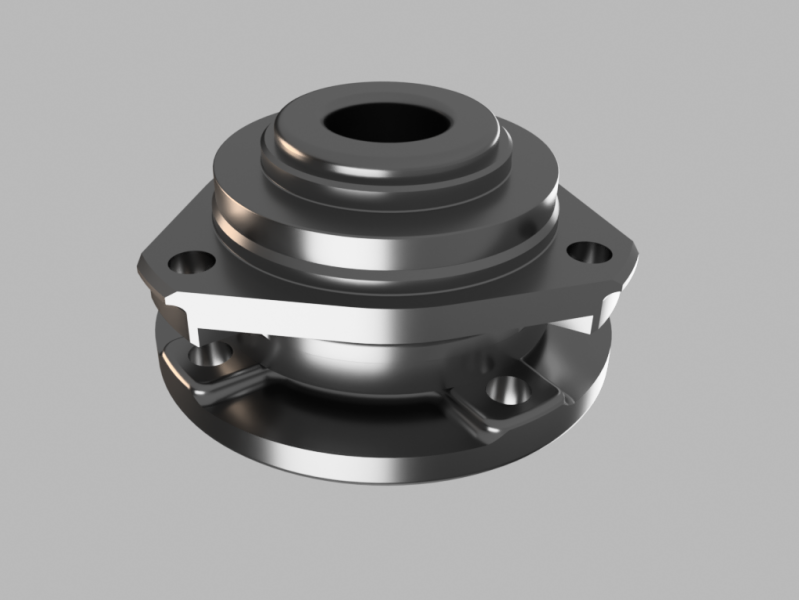

Köpte ett par lager, och har ägnat kvällen med att rita av enligt bästa förmåga.
Hade lite svårt att mäta delningen mellan de 3 infästningsbultarna, är det någon som har lyckats tillverka spindlar och fått till rätt delning får ni gärna dela med er av mått, så uppdaterar jag.

Kan laddas ner här om intresse finns:
https://grabcad.com/library/wheel-bearing-vkba3510-1

Fint cad'at.
De tre hålen ligger på diameter 104 och sen såklart 120° delning.

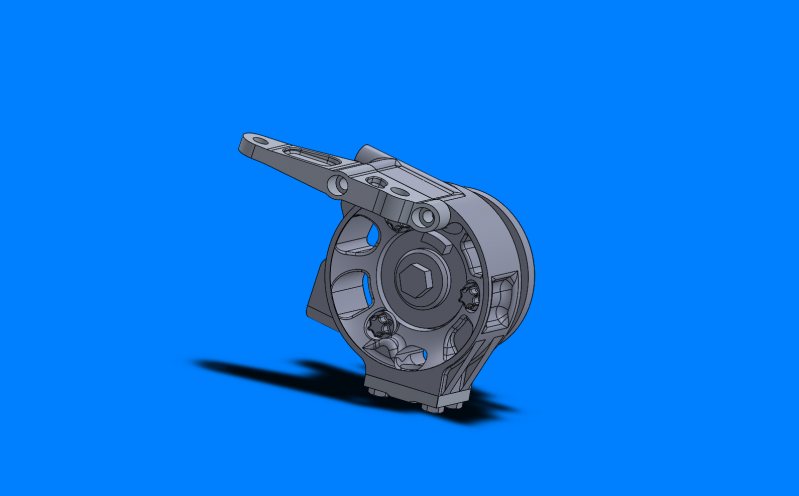

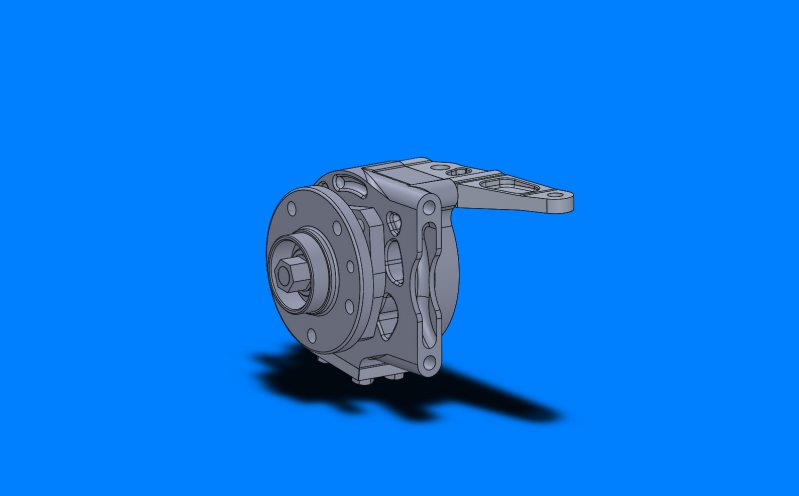

Gjorde nya spindlar till en Speedster och då passade lagret så det borde stämma .

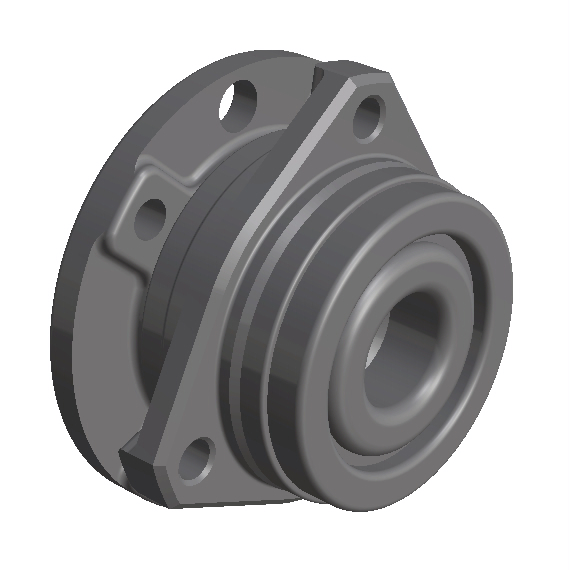

Och precis när jag vevat i gång CADen och kollat så hann nån annan före.
Även jag röstar för bultcirkel på 104mm och jämn delning.
