Bafflar till oljetråg

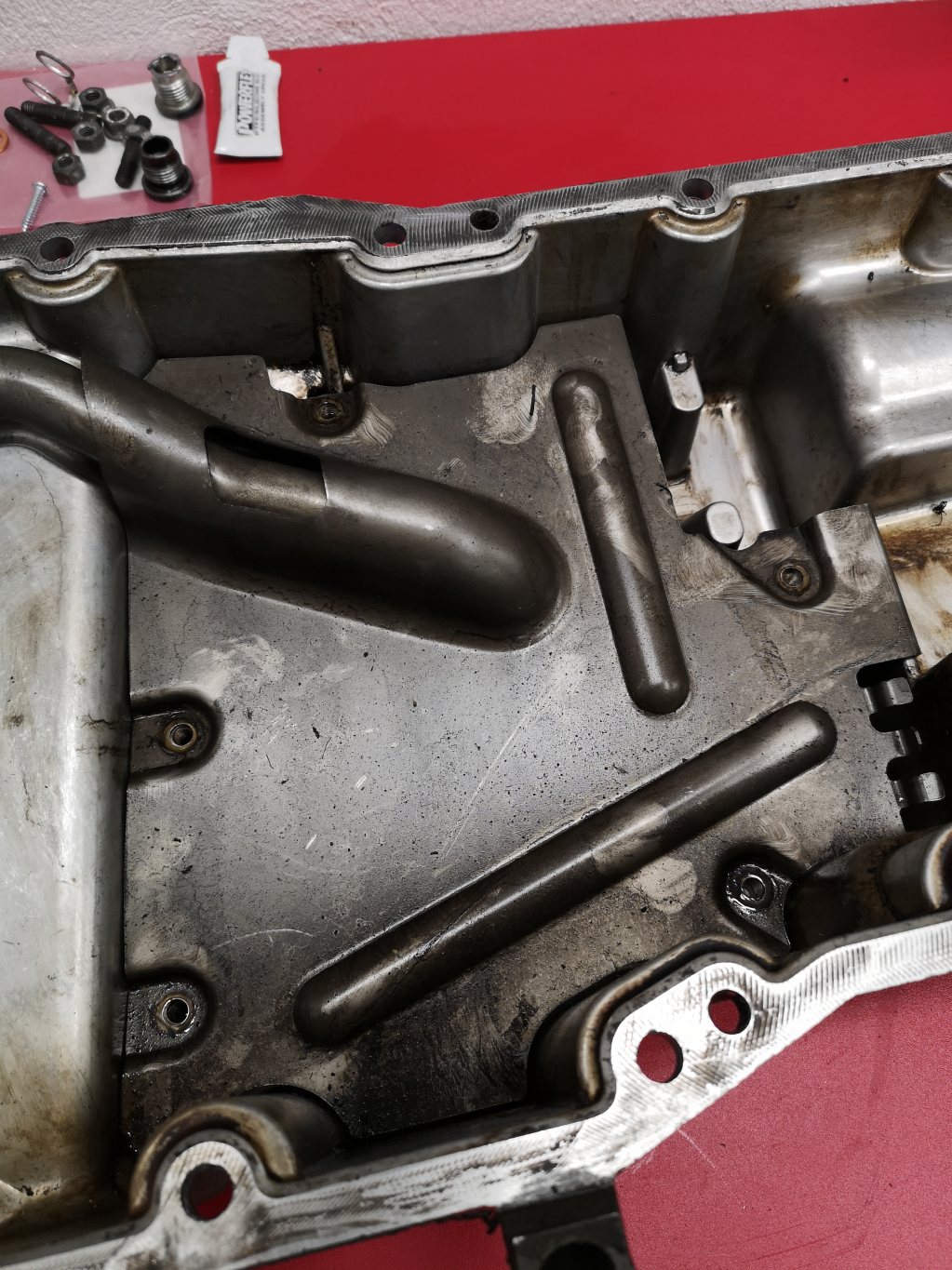

Jag tänkte passa på att bygga om oljetråget med bafflar till banbilen.
Har ni några tips eller erfarenheter att dela med er av?

Behöver man original plåten över sumpen?
Om den måste vara kvar så betyder det att bafflar osv måste få plats under plåten.

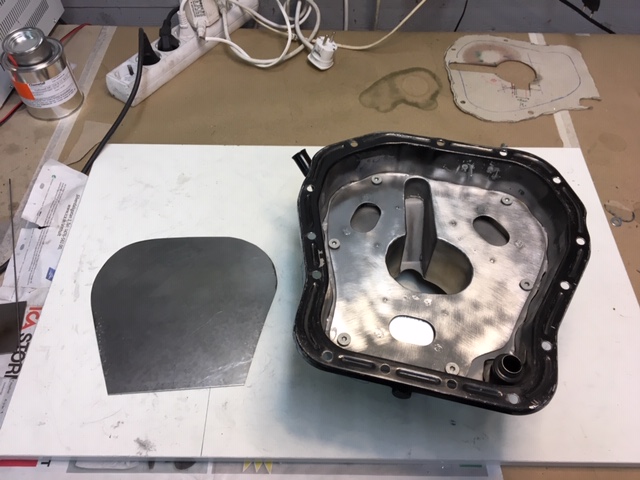

Jag gjorde så här.

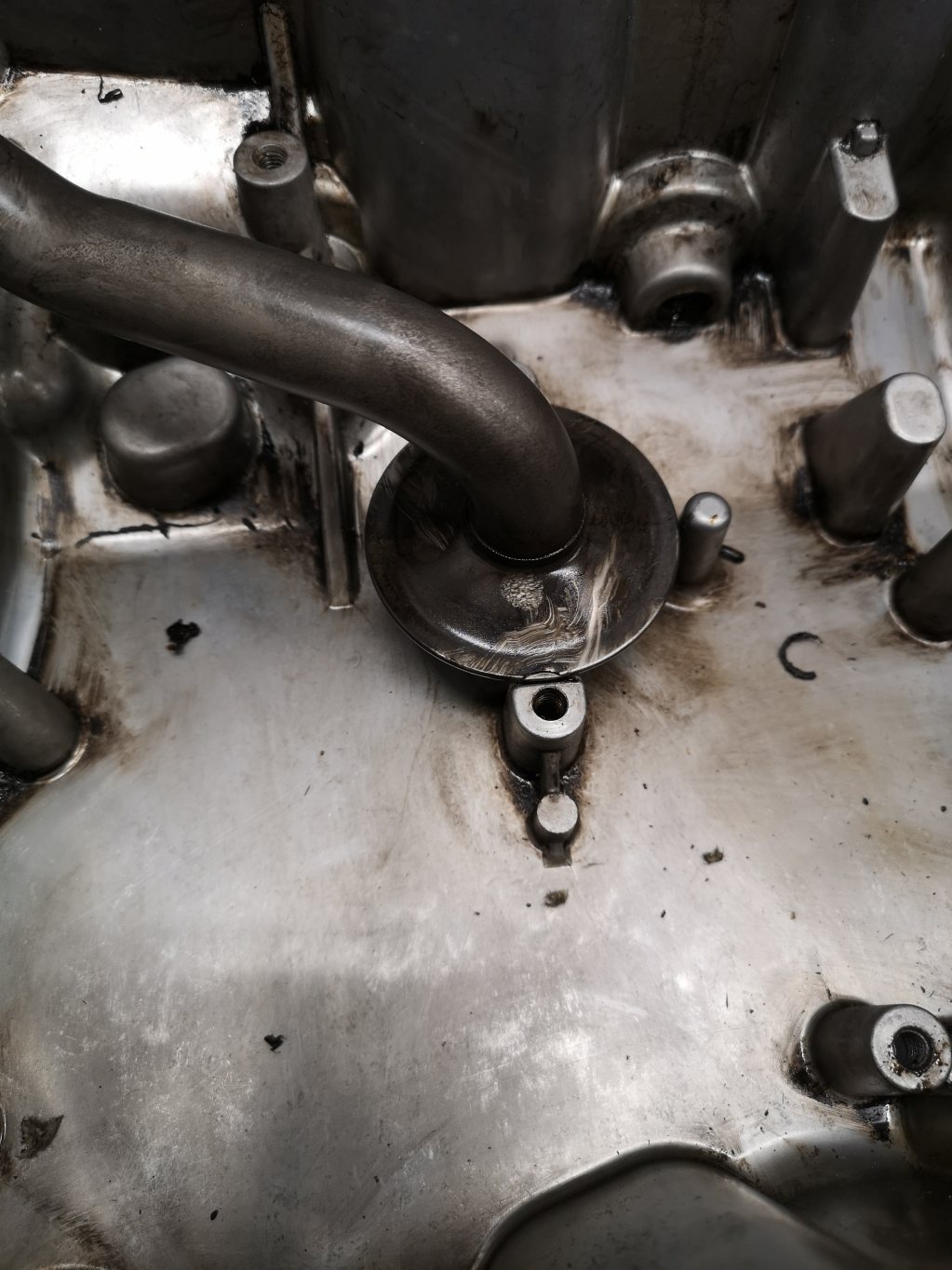

Oljepickupen ligger i mitten av korset.
En ide jag hade om att se till att när oljan flyttar sig så ska den tvingas förbi pickupen hela tiden





Mvh, Per

Re:

Aerodynamic skrev:

Jag gjorde så här. Oljepickupen ligger i mitten av korset. En ide jag hade om att se till att när oljan flyttar sig så ska den tvingas förbi pickupen hela tiden Mvh, Per

Ser bra ut!
Frågan är om man behöver den övre plåten?
Kanske hindrar oljan från att skumma från veven...

Du monterade aldrig några luckor?

Plåten är till för att oljan inte skall dras upp av vinddraget från vevaxeln.
Man brukar ofta sätta dit större och mer avancerade påtar på racemotorer.
Surfa och sök bilder på windage tray så ser du.

Om du inte har tillgång till tig-svets för aluminium borde du kunna göra bafflarna i svartplåt och svetsa dem mot undersidan på den skruvade plåten

Med luckor kanske

Nä, jag valde medvetet bort luckor. Vill inte ha saker som kan lossna inuti tåget.

Så här gjorde jag mitt.
Men luckor och har fungerat kalas i alla år.

https://www.garaget.org/mypage/?page=gallery&user=986&album=31 . . . .

Re:

mekomaskin skrev:

Plåten är till för att oljan inte skall dras upp av vinddraget från vevaxeln. Man brukar ofta sätta dit större och mer avancerade påtar på racemotorer. Surfa och sök bilder på windage tray så ser du. Om du inte har tillgång till tig-svets för aluminium borde du kunna göra bafflarna i svartplåt och svetsa dem mot undersidan på den skruvade plåten

Ja det är nog bättre svetsa i den plåten än att svetsa direkt i alu tråget.
Kanske inte brver svetsa fast det?
Får se om man kan konstruera så man låser plåtarna med den övre topplåten annars.

Re:

Lupo1.8t skrev:

Så här gjorde jag mitt. Men luckor och har fungerat kalas i alla år. https://www.garaget.org/mypage/?page=gallery&user=986&album=31 . . . .

Riktigt snyggt jobb att bygga eget tråg

Re:

Lupo1.8t skrev:

Så här gjorde jag mitt. Men luckor och har fungerat kalas i alla år. https://www.garaget.org/mypage/?page=gallery&user=986&album=31 . . . .

gjorde du även själva luckorna själv?
jag har sökt efter luckor till ett tråg jag ska bygga

Re:

spjuvern skrev:

Lupo1.8t skrev: Så här gjorde jag mitt. Men luckor och har fungerat kalas i alla år. https://www.garaget.org/mypage/?page=gallery&user=986&album=31 . . . . gjorde du även själva luckorna själv? jag har sökt efter luckor till ett tråg jag ska bygga

Köpte vanliga små gångjärn bara, loppa dit så dom inte kan öppna helt utan runt 45° om jag inte minns fel. Många år sedan jag byggde detta.
