Inkoppling växelindikator drenth , hur koppla in?

Hej! Har just köpt en växelindikator Drenth här på forumet och ska lära mej vad som behövs kopplas in ,

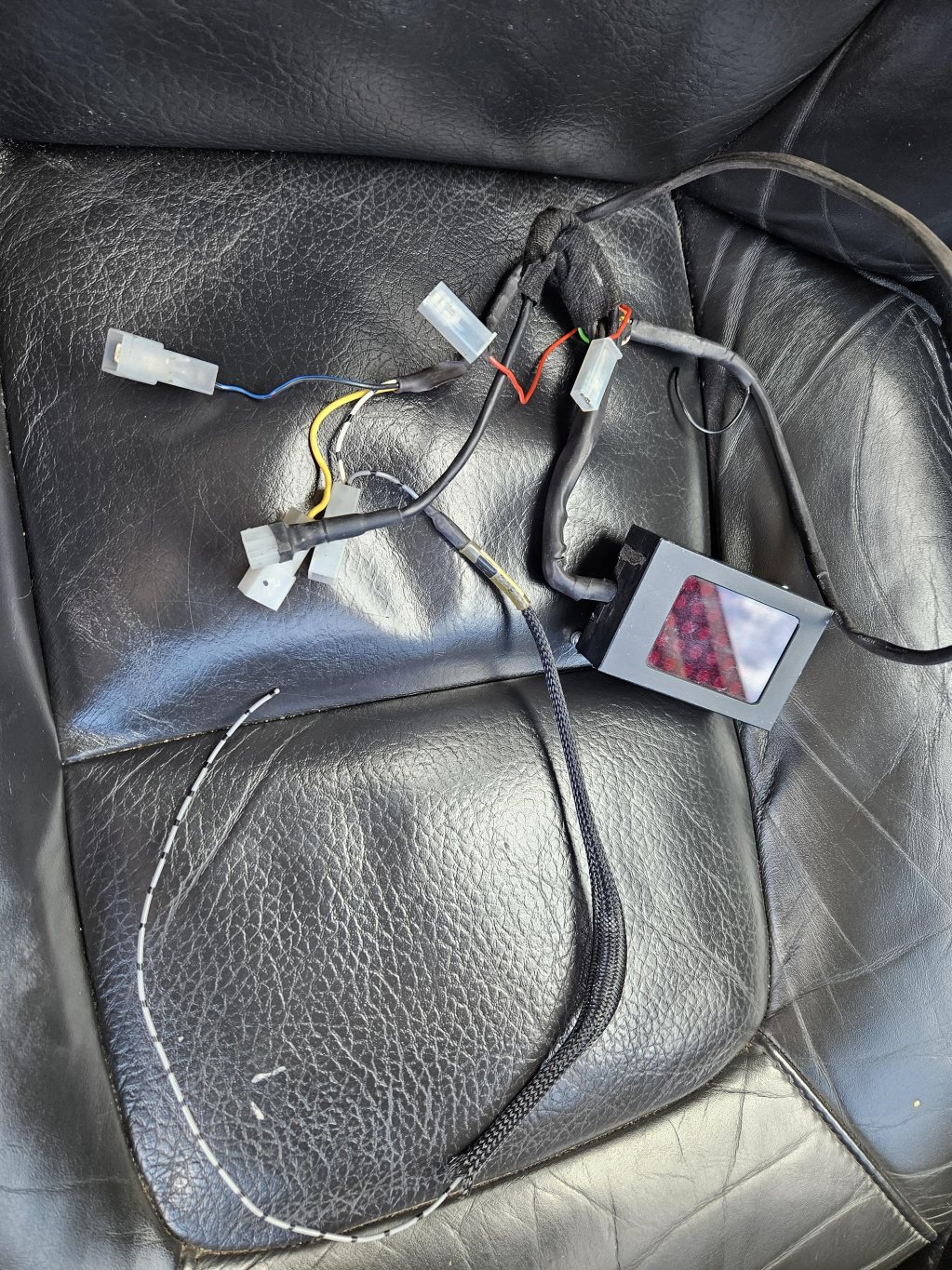

Det som går ut är:
2st röda separata
1st svart med 4-polig kontakt
1st med 3st separata kablar blå/svart , gul och vitrandig.
Även 1st kort svart

Alla kanske inte behövs kopplas in?
Det är 3-polig kontakt på växellådan.
Jag tänker att det borde vara +/- och de 3 till den 3-pologa kontakt mem vad är då det andra?

Ska reda ut detta innan jag kopplar något så inget går sönder.

Dom hade dålig hemsida med att ladda hem manualer
"Enter your clientnumber to access our downloads. No clientnumber yet?"
Är ju bara att maila dom så får du det

https://www.drenth-gearboxes.com/


//Nisse

Jag kollade på ett kopplingsshema dör men det va inget jag som inte Jan nåt med el förstår.

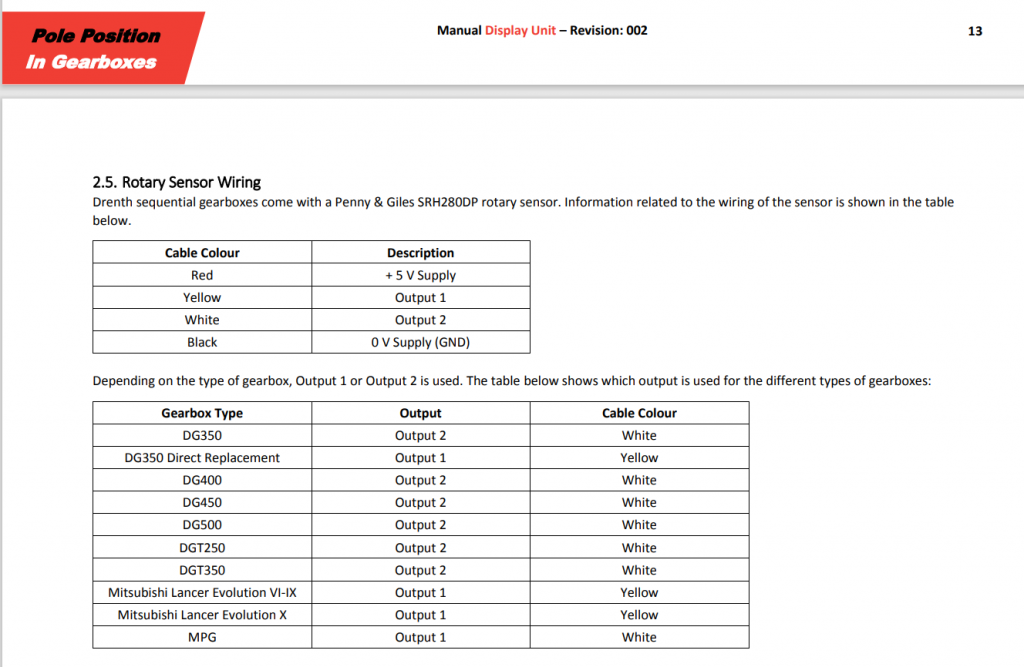

https://www.drenth-gearboxes.com/wp-content/uploads/2018/06/Manual-Dis . . . .

Detta är vad jag ser , och det står ju im tändsystem å grejer , det borde väl inte ha med att visa växel att göra?

Det här har att göra med givaren på växellådan

Röd verkar vara 12+
Svart verkar vara jord

Ja det skulle kunna betyda att min vitrandiga är signal till MPG ( där det står vit)
Otydligt eller fel kopplimgsshema

Re:

super7 skrev:

Röd verkar vara 12+ Svart verkar vara jord

Ja båda de röda kablar på plus och den svarta på minus låter rimligt
