Storebro combi-mill cnc renovering och modernisering

Hej
En till maskin har kommit i garaget.

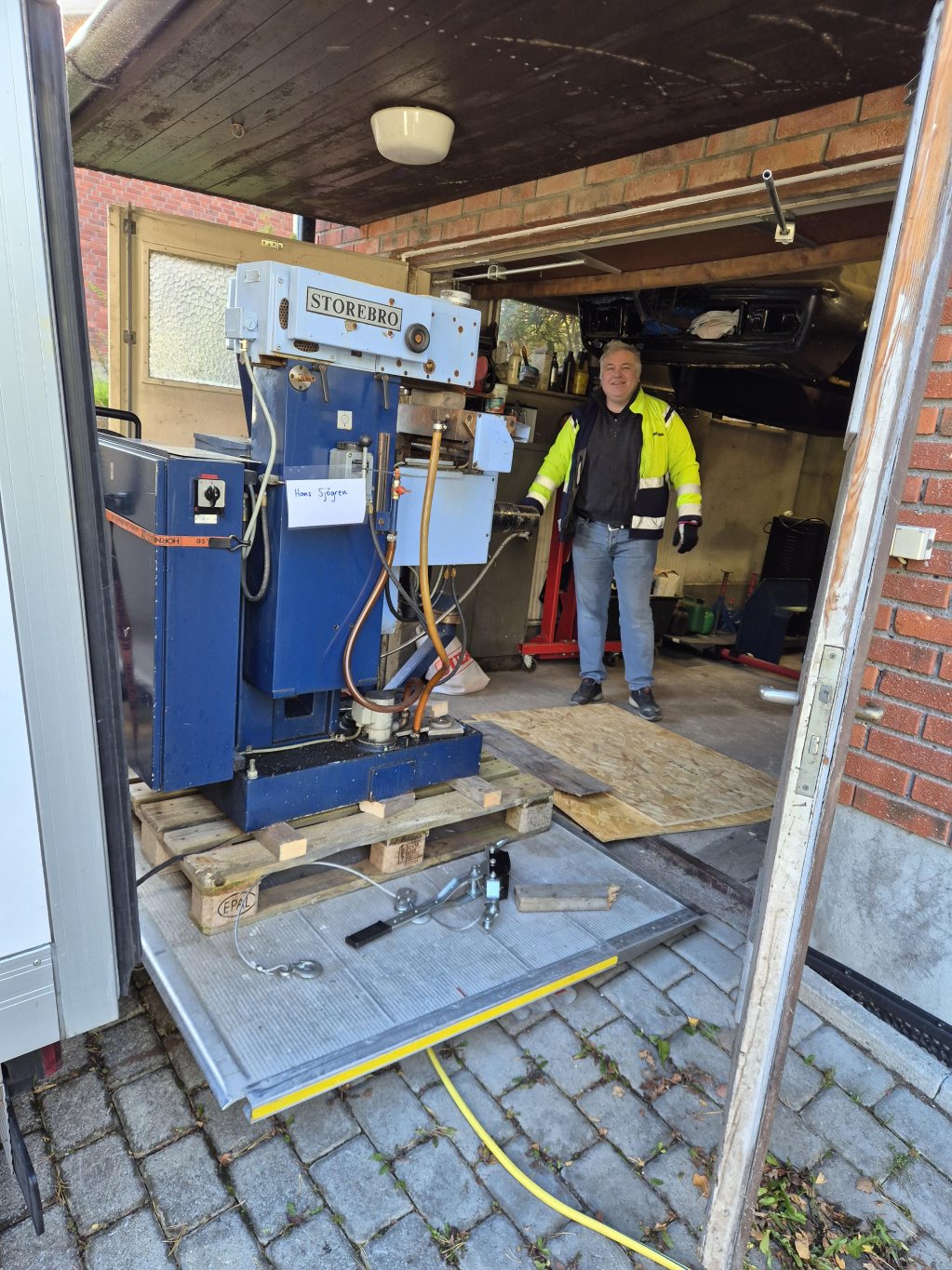

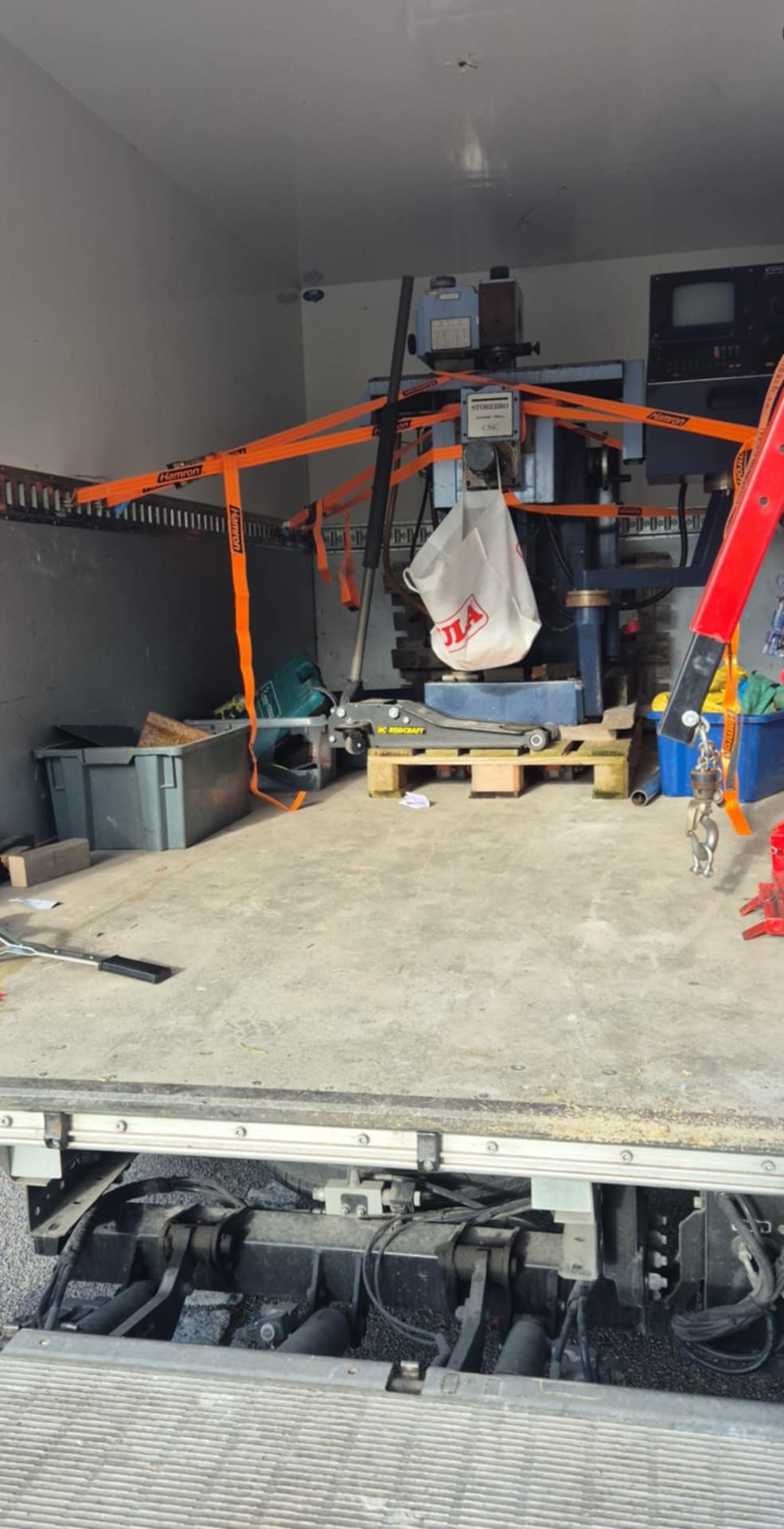

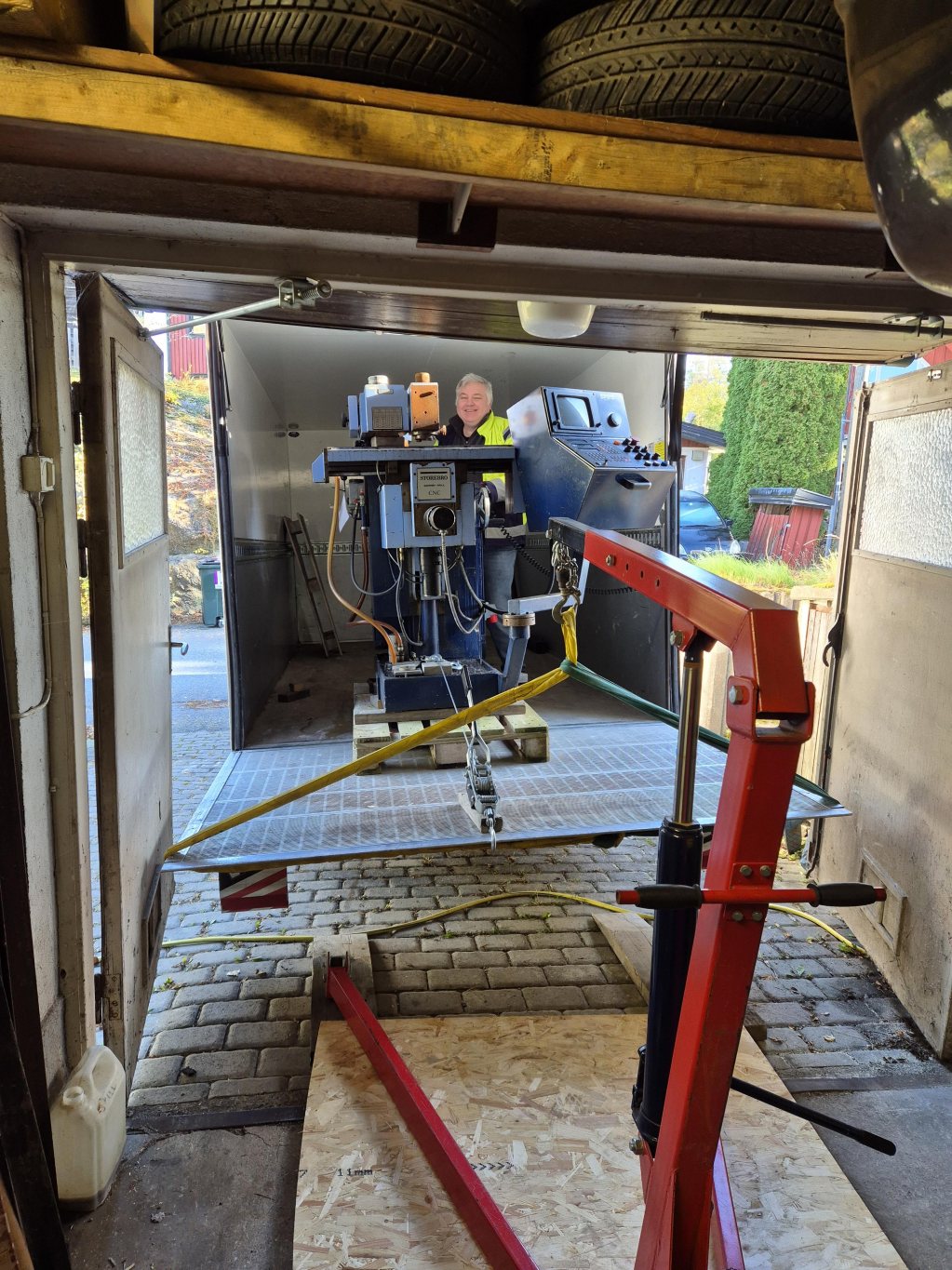

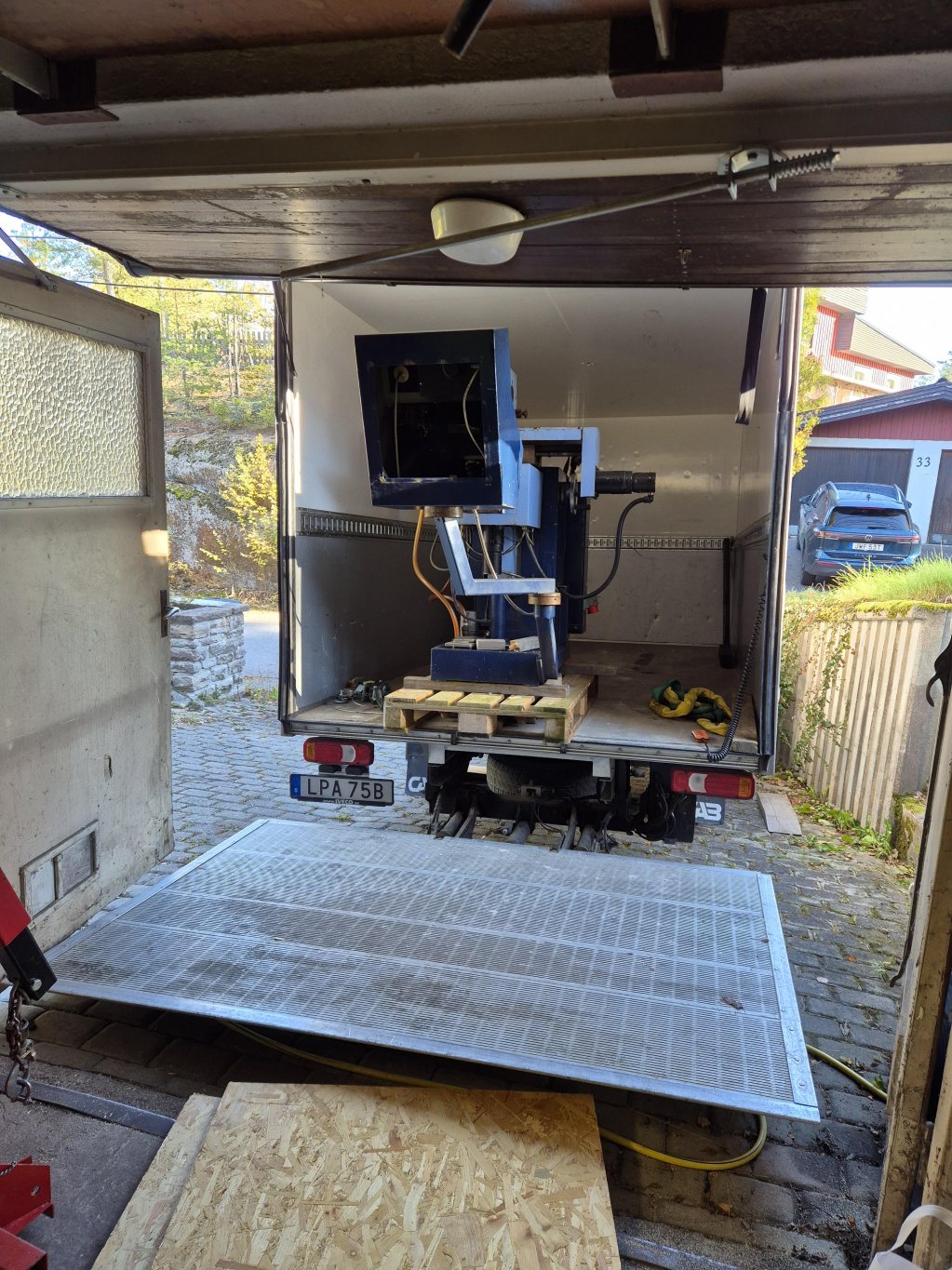

1200kg Storebro combi-mill släpades hem från Skåne.
Landade i garaget idag med lite hjälp av en kompis.
Nyfikna som vi var så pluggade den in och hoppade igång.

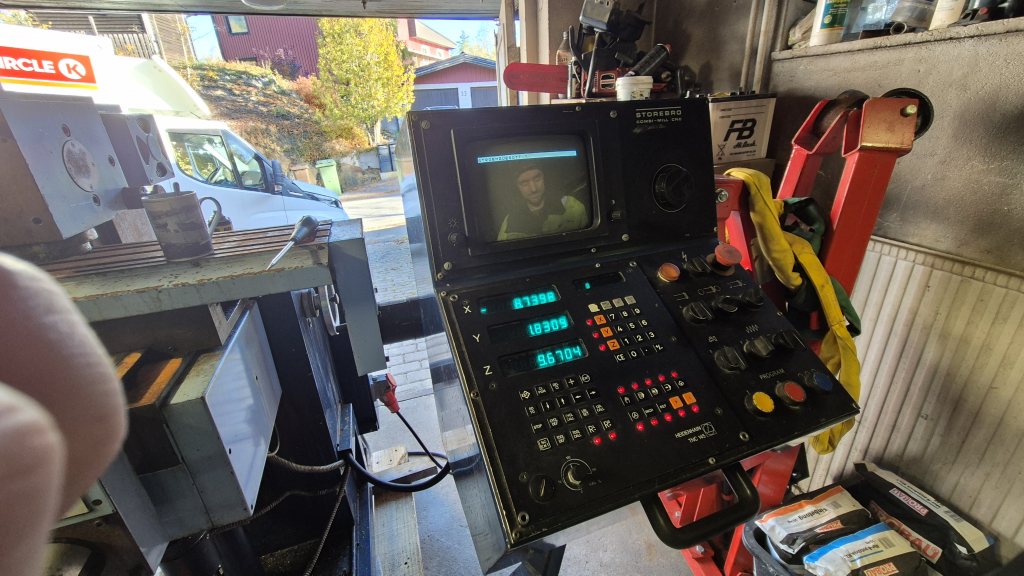

Heidenhahn kontrollen började blinka och lite liv finns men vi lyckades inte styra motorerna. Spindel motorn snurrar ned lite tvång.
Planen är att byta ut styrelektronik on installera linux-cnc

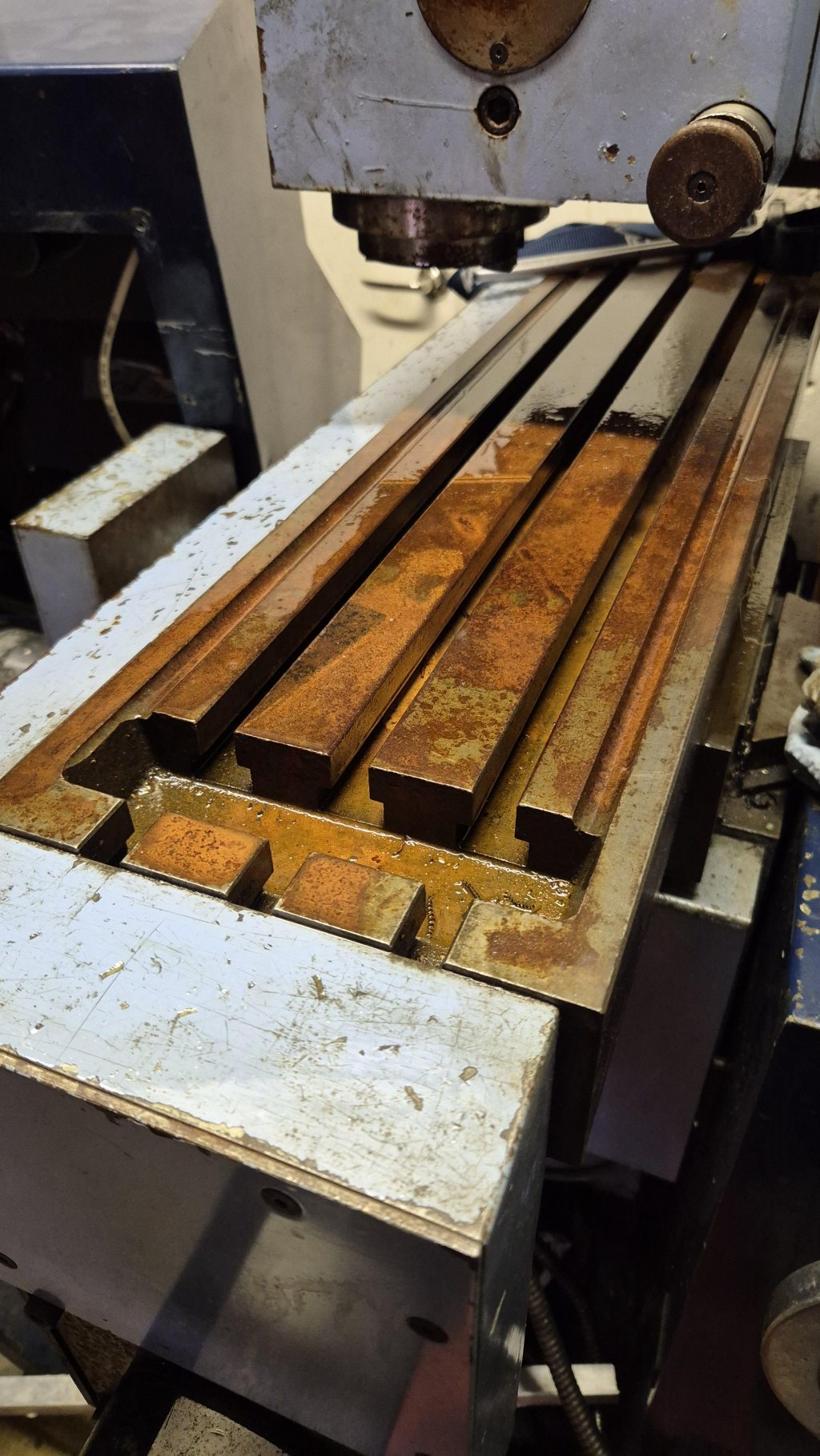

Först ska den få en tvagning och ta bort den rosten som finns.
Fortsättning följer.

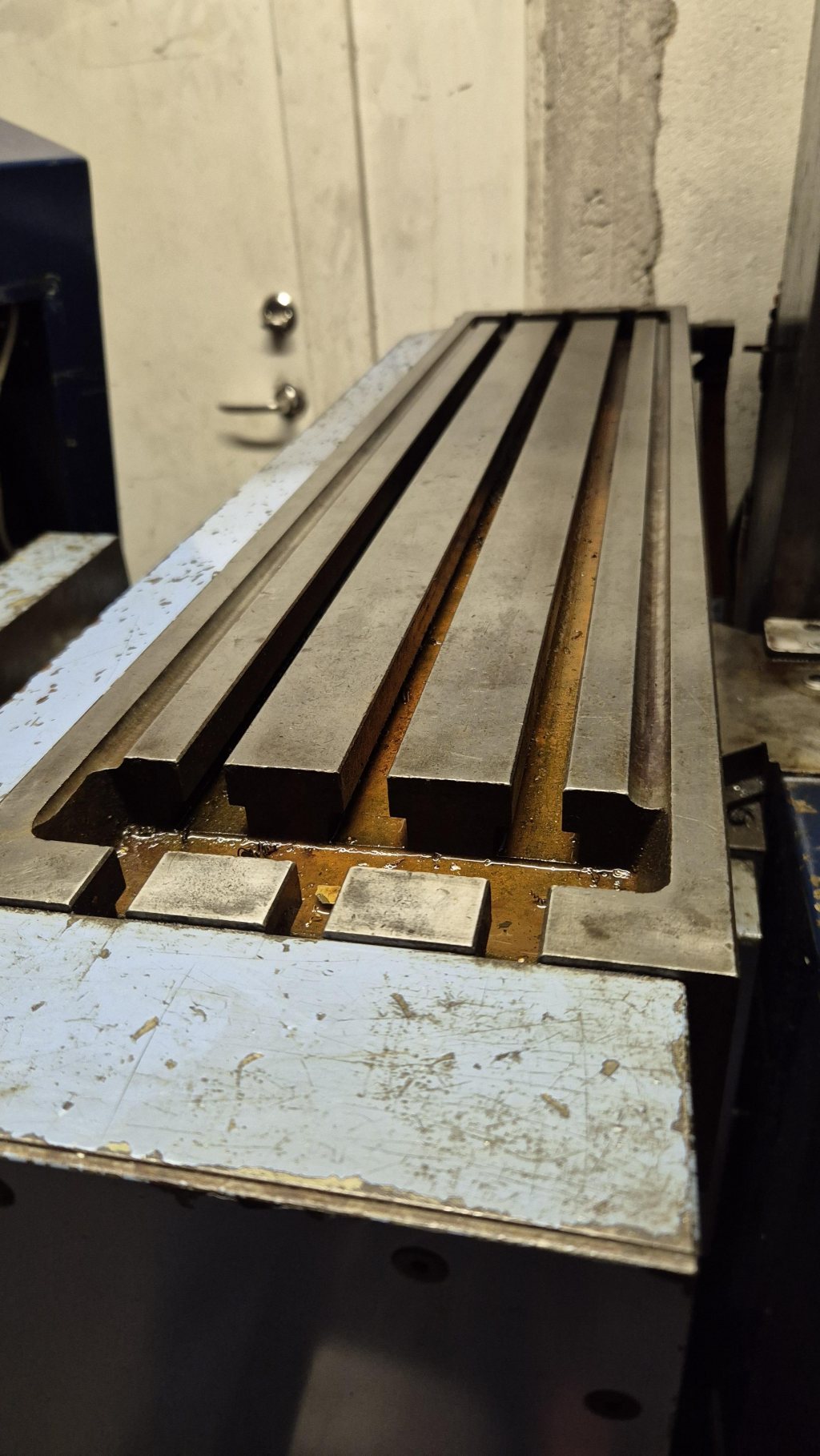

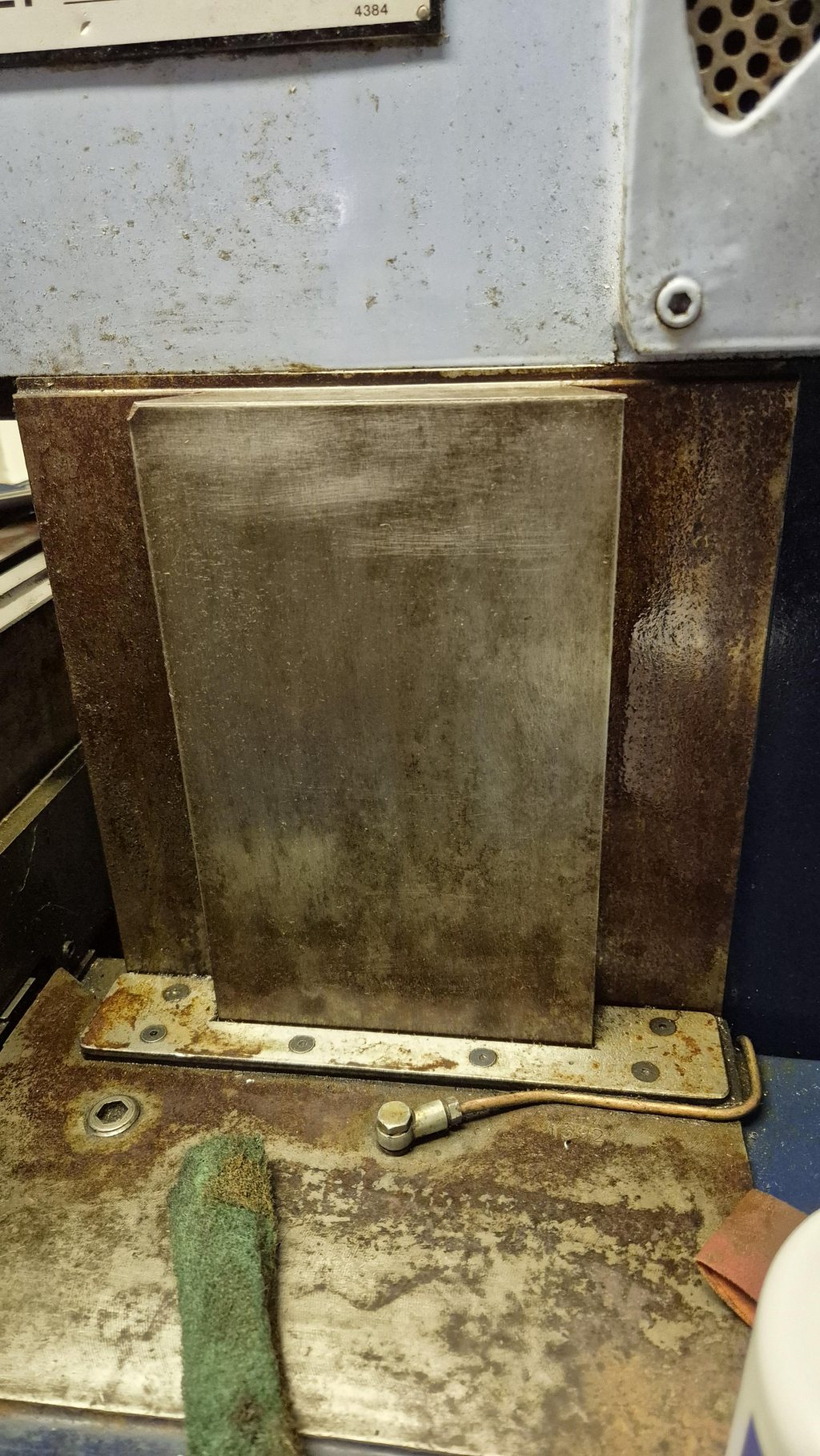

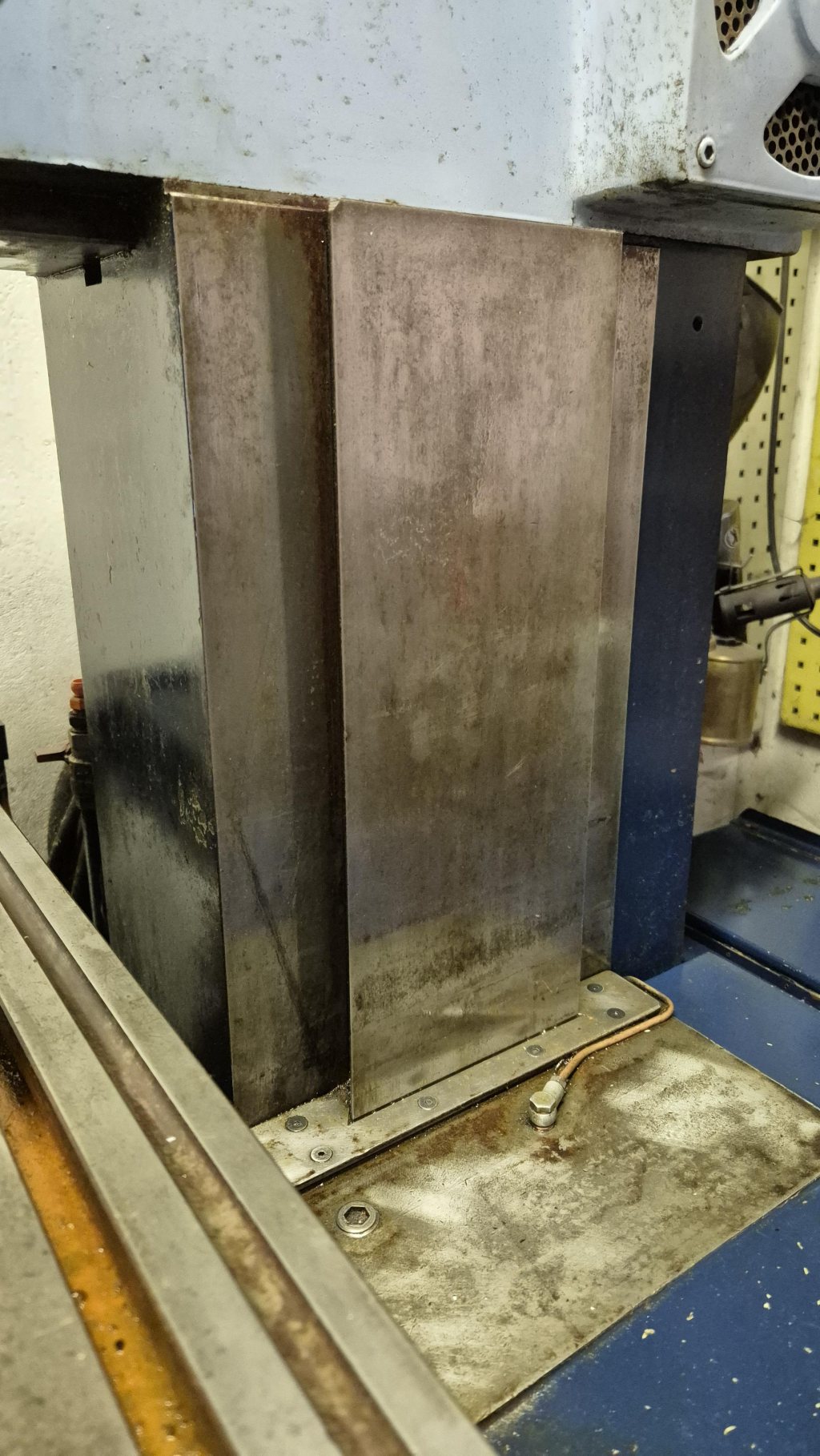

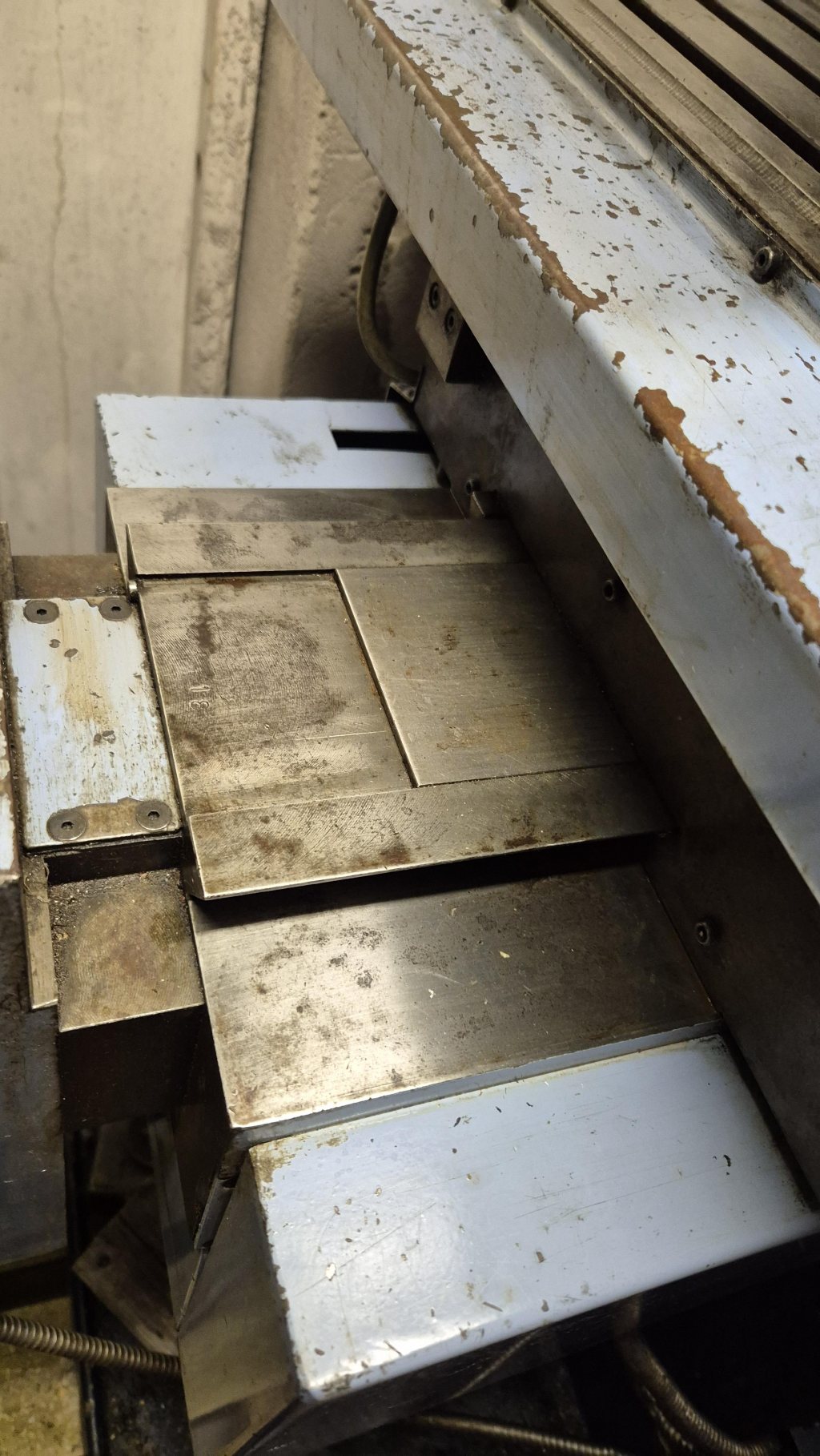

Lite tvätt och skrubb gjorde susen.

Sympatiskt när rosten inte gjort större skada än att det går att polera bort

Äsch. Det där sliter till sig snabbt skulle jag säga.


Få igång styrsystemet nu så att vi får lite fräsvideos snart!

Jag jobbar på att få igång den, har ett felmeddelande att ett relä inte får ström.
Jag trycker och pillar på allt jag vågar.
Beställt kopplingsschema från Storebro.
Ska gå lös med multimetern ikväll och se om jag kan hitta något avbrott eller liknande. Min vana trogen slutar det nog med röksignaler....

Morsekod i röksignalerna?

Re:

HasseStålben skrev:

Ska gå lös med multimetern ikväll och se om jag kan hitta något avbrott eller liknande. Min vana trogen slutar det nog med röksignaler....

I samband med röksignalerna brukar det ju bli mer fel... så undvik dom

Re:

super7 skrev:

HasseStålben skrev: Ska gå lös med multimetern ikväll och se om jag kan hitta något avbrott eller liknande. Min vana trogen slutar det nog med röksignaler.... I samband med röksignalerna brukar det ju bli mer fel... så undvik dom

Dom felen är ju åtminstone lätta att hitta.

Re:

HasseStålben skrev:

Jag jobbar på att få igång den, har ett felmeddelande att ett relä inte får ström. Jag trycker och pillar på allt jag vågar. Beställt kopplingsschema från Storebro. Ska gå lös med multimetern ikväll och se om jag kan hitta något avbrott eller liknande. Min vana trogen slutar det nog med röksignaler....

Se till att nödstopp är urdraget(kolla så de funkar) sen är det bara trycka på CE elelr handknappen så ska styrspänningen komma, samt ev hydraulik starta.

Jag kör TNC155 till vardags på jobbet.

Tack för tipsen.
Efter mycke gnuggade av geniknölen så blev det ett baltazarmoment.

Tanken som blixtrade till.
Kan det vara så att man råkat hamna på fel sida av ändlägesstoppen?
Bort med alla skydd och vrid på kulskruvarna så man kommer bort från ändlägena.
Å vipps efter lite parameter knappning. (Råkade radera alla när jag bytte minnesbatteri) så hoppade den igång.
Nu är det något ändlägesfel. Tror det blev fel i parametrarna.

Ett litet framsteg har gjorts.

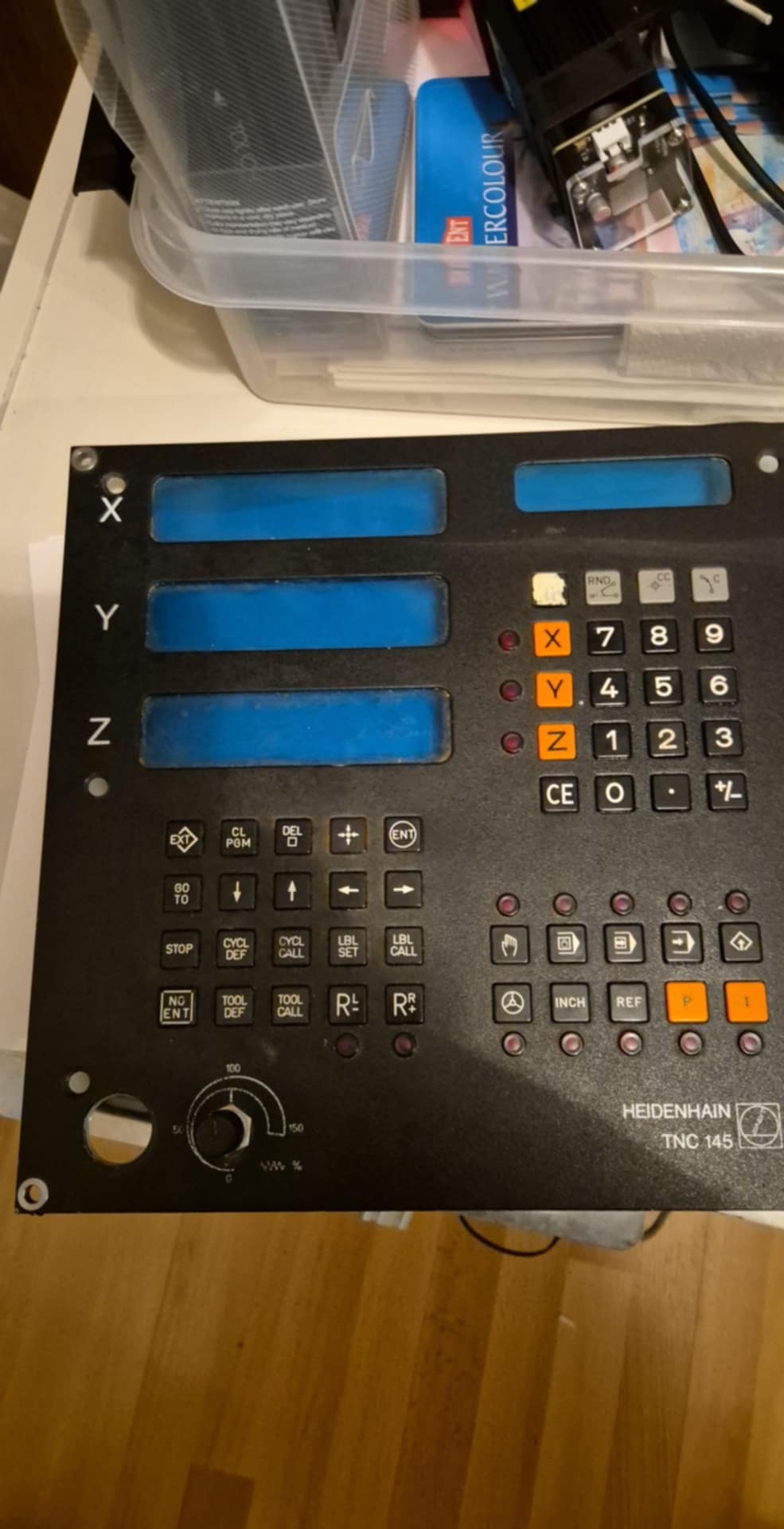

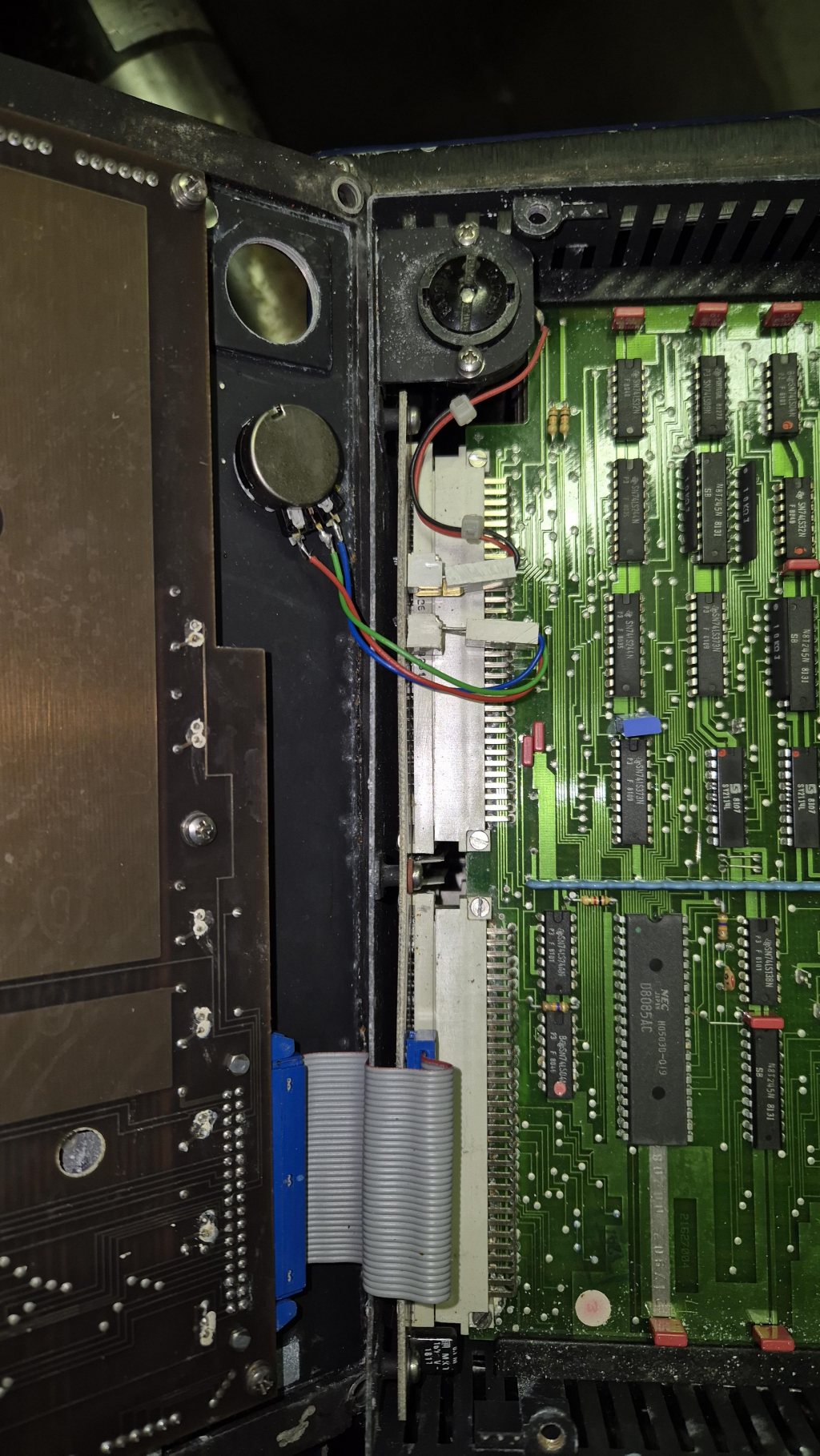

Började med att jag fick mekaisär tanjent bordet pga att tangent 2 inte funkade.

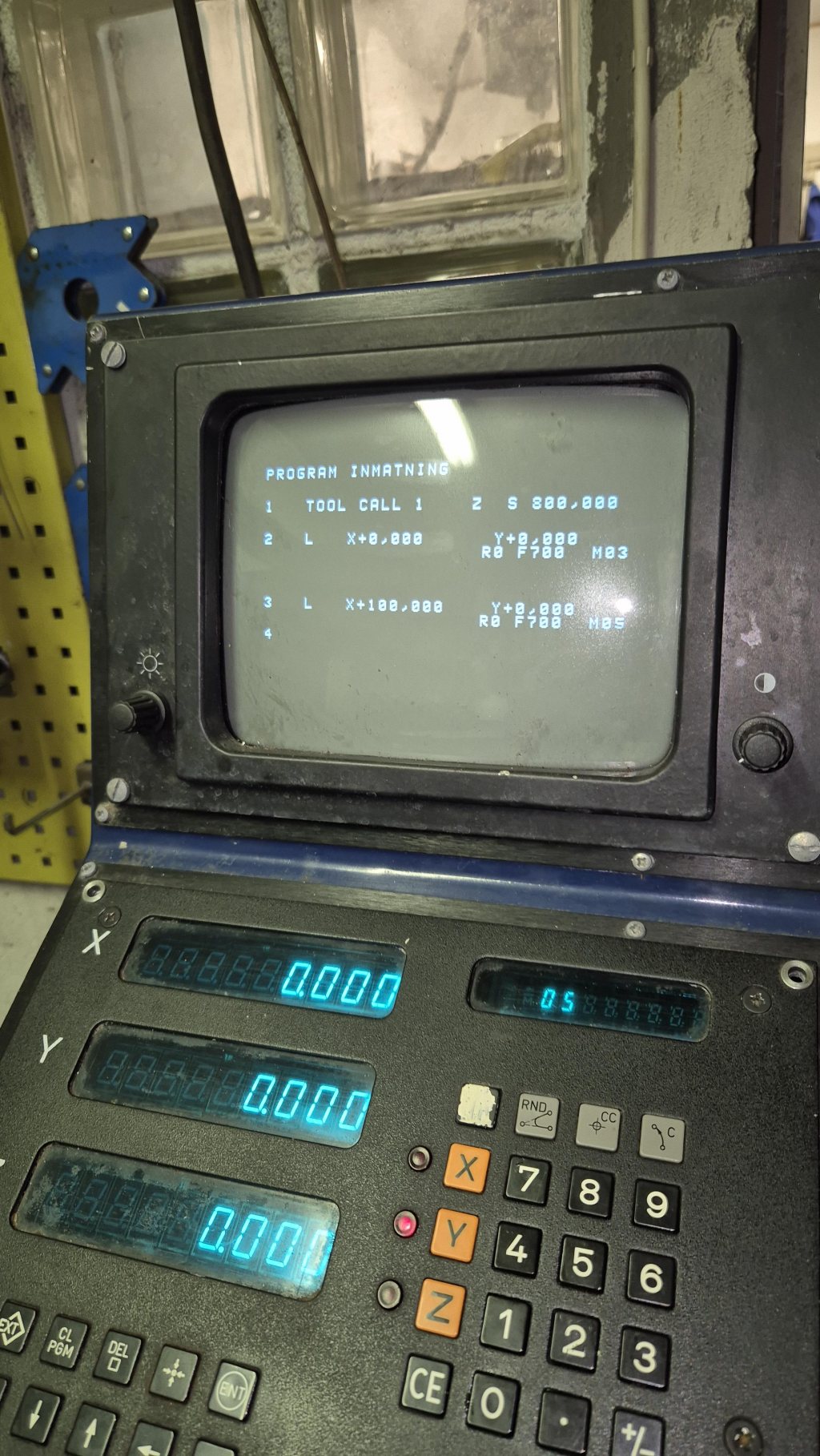

Och nu har jag äntligen lyckats programera den.

Här äe lite bilder och en video.

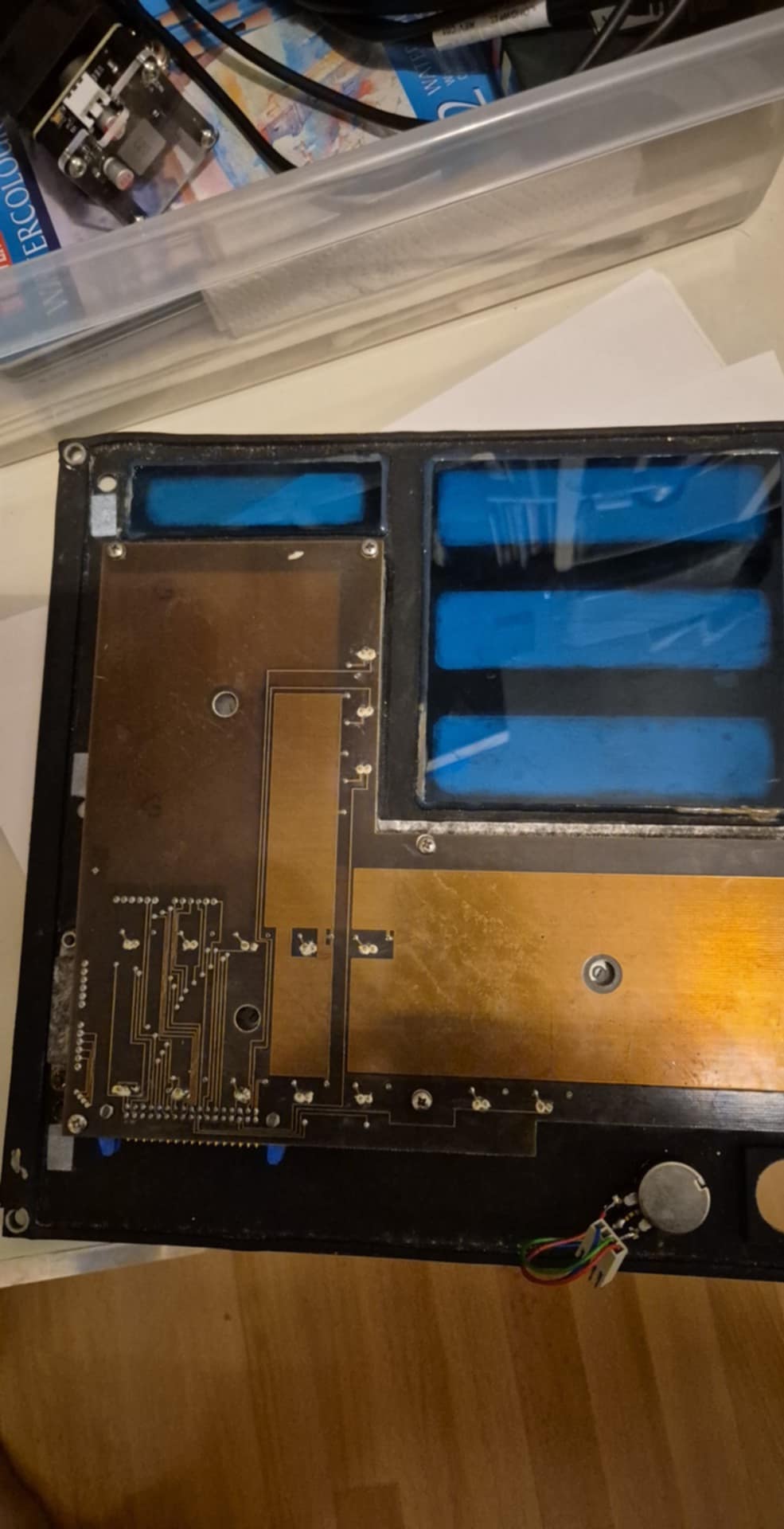

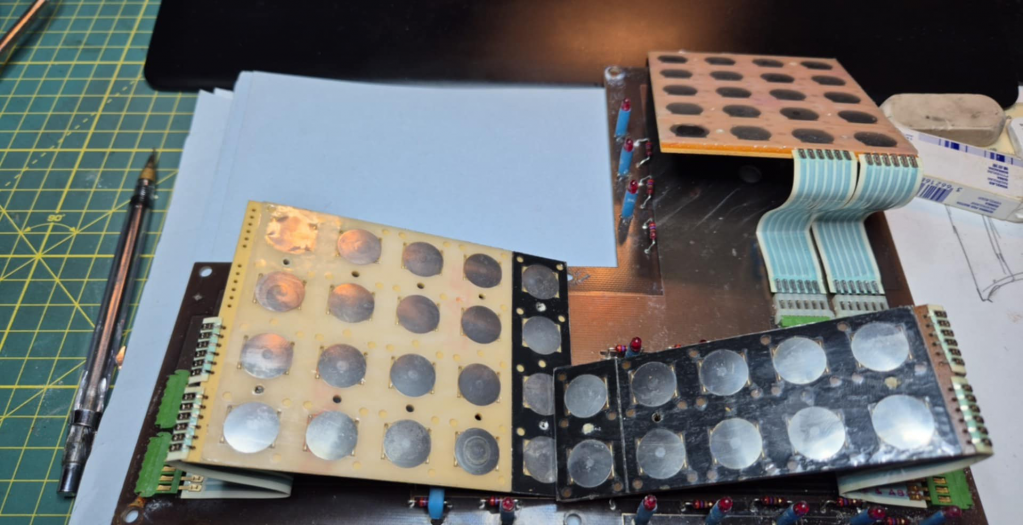

Tangetbord mek.











Första programerade fräsningen.

Wohoo!

Undrar om videon får lika många views som en sminktestande fjortis

41 visningar på tuben efter bara nån timme är väl rätt OK för att vara en väldigt ointressant fräs video.

38 visningar var jag
