Projekt kan man inte få nog av, det vet alla.

Ska börja bygga mig ett garage här hemma, får bara bygga 50m2 men gott om undantag finnes, jag siktar på 73m2 med måtten 7.8x9.4m

Här är en planritning fast i detta ex är garaget 10,4 m långt, ska nog korta av det för att vinna lite rymd framför porten samt att inte göra entren till huset för trång.





En lite preview från caden, siktar på 45 graders tak, 6 m bred port, en dörr på sidan.



I denna stil.





Frågan som jag ställer mig, hur fasen löser man 6m bred port samt möjlighet att öppna den när bilarna står på lyftarna? Kan skenorna till porten gå snett uppåt på insidan, eller måste dem gå 90 grader mot porten?


Hur mycket behöver man isolera ett dylikt bygge?

Tänker att porten med största sannoliket kommer att läcka såpass mycket luft att man inte ska ta i för mycket på väggtjockleken.

Uppvärmningen kommer att bli golvvärme.


MVH Erik Wedlund

_________________
Erik Wedlund

Mantorp 1.26.8 BMW 330xi
Mantorp 1.27.4 Ascona A
Kinnekulle 1.00.2 Ascona A
Gotland Ring 1.33.6 Ascona A
Gelleråsen 1.18.40 M3e36
Skicka personligt meddelande Skicka e-post Visa användarens profil
Citera
Niklas Falk
Fixhult
Här sen Apr 2004
Inlägg: 16134



Horisontella vikportar eller klassisk slagport tar inget utrymme alls innåt.
Sen finns det väl såna som rullar upp på rulle?

_________________
Niklas Falk
www.MX5RacingClub.se www.SPVM.se www.SVKG.se
Skicka personligt meddelande Visa användarens profil
Citera
erikjakan
Sockholm
Här sen Dec 2004
Inlägg: 6376


Trådstartare
Jo men dem går inte att få 6m breda, vägrar ha pinne i mitten.

Vikportar går inte av estetiska skäl, iaf inte dem jag hittat, vill inte bygga en maskinhall liksom :/

Rullportar kanske finns nåt vettigt med nån typ av isolering, inte hittat nån än dock.

_________________
Erik Wedlund

Mantorp 1.26.8 BMW 330xi
Mantorp 1.27.4 Ascona A
Kinnekulle 1.00.2 Ascona A
Gotland Ring 1.33.6 Ascona A
Gelleråsen 1.18.40 M3e36
Skicka personligt meddelande Skicka e-post Visa användarens profil
Citera
Niklas Falk
Fixhult
Här sen Apr 2004
Inlägg: 16134



Med minimal sakkunskap verkar det finnas sexdelade vikportar med motordrift upp till 7m.
Men det är garanterat nåt låsbleck i mitten på tröskeln som river ner låga avgassystem.

_________________
Niklas Falk
www.MX5RacingClub.se www.SPVM.se www.SVKG.se
Skicka personligt meddelande Visa användarens profil
Citera
Nikel
Uddevalla
Här sen Aug 2005
Inlägg: 13045



Du är händig.
Bygg en sådan.



_________________
Nik las Hjel te Söde rros
ZX6R BTG 8.47.3
www.Voxtonus.com
Skicka personligt meddelande Visa användarens profil
Citera
Z3 M
Älmhult
Här sen Aug 2004
Inlägg: 444

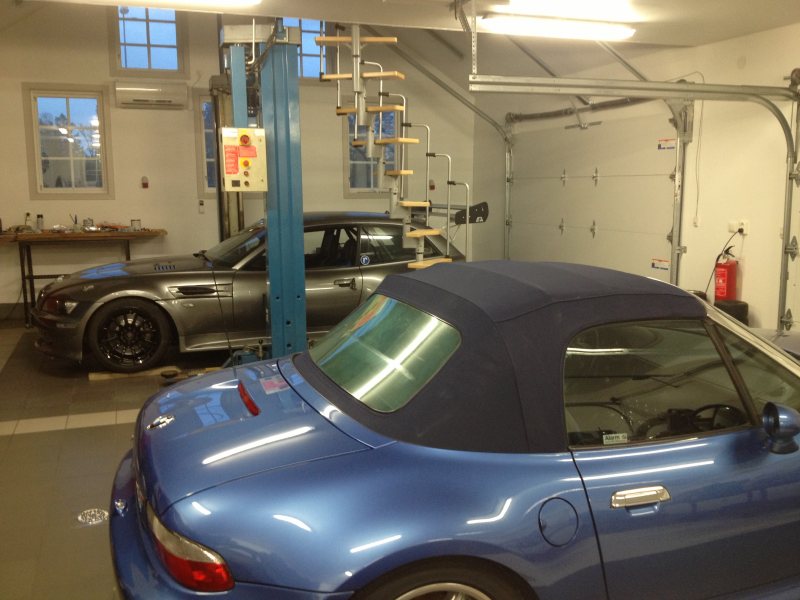

Jag hade en av mina portar snett upp utmed taket, ca 45 grader.


_________________
T0RBJÖRN ELLESS0N

Porsche Cayman S -09
Caterham 7 Superlight R400 -05
Porsche GT 4 - 16 såld
Skicka personligt meddelande Skicka e-post Visa användarens profil
Citera
erikjakan
Sockholm
Här sen Dec 2004
Inlägg: 6376


Trådstartare
Såndär rullport borde ju gå att köpa?

Z3 M: Perfekt, det var det jag ville höra!

_________________
Erik Wedlund

Mantorp 1.26.8 BMW 330xi
Mantorp 1.27.4 Ascona A
Kinnekulle 1.00.2 Ascona A
Gotland Ring 1.33.6 Ascona A
Gelleråsen 1.18.40 M3e36
Skicka personligt meddelande Skicka e-post Visa användarens profil
Citera
Nikel
Uddevalla
Här sen Aug 2005
Inlägg: 13045



erikjakan skrev:
Såndär rullport borde ju gå att köpa?

Z3 M: Perfekt, det var det jag ville höra!


Ryterna tillverkar sådana.
https://www.ryterna.eu/

_________________
Nik las Hjel te Söde rros
ZX6R BTG 8.47.3
www.Voxtonus.com
Skicka personligt meddelande Visa användarens profil
Citera
Cédric
Uttran
Här sen Mar 2004
Inlägg: 2474



Jag valde teckentrup till min port efter att ha snackat med alla stora portförsäljare, dom va väldigt vettiga att ha å göra med, minns inte exakt men dom hade lösningar föe hög skena. Ring å kolla.

_________________
Cédric Nyberg

Porsche 924 TURBO
Skicka personligt meddelande Skicka e-post Visa användarens profil
Citera
cirs
Göteborg
Här sen Jan 2009
Inlägg: 774



Nikel skrev:
Du är händig.
Bygg en sådan.




Den stjäl all väggförvaring :/

_________________
Chriss Rice
Mazda MX-5 Roadsport C #61
https://rejsa.nu/forum/viewtopic.php?t=74270
Opel speedster
https://rejsa.nu/forum/viewtopic.php?t=113779
Skicka personligt meddelande Visa användarens profil
Citera
erikjakan
Sockholm
Här sen Dec 2004
Inlägg: 6376


Trådstartare
Nejdå, man får bara göra en dubbelvägg

_________________
Erik Wedlund

Mantorp 1.26.8 BMW 330xi
Mantorp 1.27.4 Ascona A
Kinnekulle 1.00.2 Ascona A
Gotland Ring 1.33.6 Ascona A
Gelleråsen 1.18.40 M3e36
Skicka personligt meddelande Skicka e-post Visa användarens profil
Citera
And ersJepp sson
Lund
Här sen Feb 2003
Inlägg: 11429



I sann rejsaanda bör du uppfinna en egen port. Helst ska du tex bygga en egen anläggning för att kunna extrudera sluminiumprofiler, som porten är byggd av, på baksidan i trädgården. Glöm inte att triangulera.


Se så, sätt igång! Jag ser fram emot ett portprojekt. Det kommer lösa många tankar som jag har också.
Skicka personligt meddelande Besök användarens hemsida Visa användarens profil
Citera
Alex H
Farhult
Här sen Feb 2009
Inlägg: 226



Ritar du med "third angle projection"?

Var tänkte du ha lyftarna? Två styck 2-pelare? Närmst porten förmodar jag med den frågeställningen.
Ska du ha loft?

_________________
A-l-e-x-a-n-d-e-r - H-e-d-s-t-r-ö-m

BMW 330d e91 -10
Peugeot 306 GTi -97
195hk@7900 195Nm@6500
Skicka personligt meddelande Visa användarens profil
Citera
Nikel
Uddevalla
Här sen Aug 2005
Inlägg: 13045



erikjakan skrev:
Nejdå, man får bara göra en dubbelvägg


Precis

_________________
Nik las Hjel te Söde rros
ZX6R BTG 8.47.3
www.Voxtonus.com
Skicka personligt meddelande Visa användarens profil
Citera
erikjakan
Sockholm
Här sen Dec 2004
Inlägg: 6376


Trådstartare
Alex H skrev:
Ritar du med "third angle projection"?

Var tänkte du ha lyftarna? Två styck 2-pelare? Närmst porten förmodar jag med den frågeställningen.
Ska du ha loft?


Ja nåt sånt, kommer inte ihåg exakt från konstruktionsläran åt vilket håll man ska vrida men det kvittar .

En 2-pelare och en saxlyft/lyftbord.

Precis innanför porten är tanken. Ska lägga upp en bild med det inritat.

Ja nåt form av entresolplan blir det nog, typ 2,2-3x7,3m

_________________
Erik Wedlund

Mantorp 1.26.8 BMW 330xi
Mantorp 1.27.4 Ascona A
Kinnekulle 1.00.2 Ascona A
Gotland Ring 1.33.6 Ascona A
Gelleråsen 1.18.40 M3e36
Skicka personligt meddelande Skicka e-post Visa användarens profil
Citera
erikjakan
Sockholm
Här sen Dec 2004
Inlägg: 6376


Trådstartare
And ersJepp sson skrev:
I sann rejsaanda bör du uppfinna en egen port. Helst ska du tex bygga en egen anläggning för att kunna extrudera sluminiumprofiler, som porten är byggd av, på baksidan i trädgården. Glöm inte att triangulera.


Se så, sätt igång! Jag ser fram emot ett portprojekt. Det kommer lösa många tankar som jag har också.


Haha jag börjar nog att Maila runt lite till att börja med.

Så här garageport vore nåt :https://youtu.be/umfvm8I9_oU

_________________
Erik Wedlund

Mantorp 1.26.8 BMW 330xi
Mantorp 1.27.4 Ascona A
Kinnekulle 1.00.2 Ascona A
Gotland Ring 1.33.6 Ascona A
Gelleråsen 1.18.40 M3e36
Skicka personligt meddelande Skicka e-post Visa användarens profil
Citera
Robert Gladh
sthlm
Här sen Mar 2009
Inlägg: 79



Isolera så mycket du bara kan oavsett. Köper du bra portar så håller de värmen bra, även om du har porten öppen några minuter så tycker jag värmen stannar bra, det blir väl så när x antal ton cement är varmt.
Däremot skulle jag fundera på om du verkligen behöver ha full takhöjd över hela, 2 separata portar med fri höjd över pelarlyften och loft ovanför saxlyften där du kan gömma undan kompressor och annan skit som bara är i vägen.

Har 2 separata portar, en takföljande och en 90 graders. Båda från novoferm. Håller värmen riktigt bra även när det kyler på ute.

Skippa rullport, det hör hemma i Texas med dygnsmedeltemp på 30 grader. Finns inga vettiga som klarar nordisk temp.


_________________
Robert Gladh
Skicka personligt meddelande Visa användarens profil
Citera
Alex H
Farhult
Här sen Feb 2009
Inlägg: 226



erikjakan skrev:
Alex H skrev:
Ritar du med "third angle projection"?

Var tänkte du ha lyftarna? Två styck 2-pelare? Närmst porten förmodar jag med den frågeställningen.
Ska du ha loft?


Ja nåt sånt, kommer inte ihåg exakt från konstruktionsläran åt vilket håll man ska vrida men det kvittar .

En 2-pelare och en saxlyft/lyftbord.

Precis innanför porten är tanken. Ska lägga upp en bild med det inritat.

Ja nåt form av entresolplan blir det nog, typ 2,2-3x7,3m


Det skär i en konstruktörs hjärta att se det jänke-style

Anledningen är att när vi byggde garaget hos mina föräldrar så känner jag igen mycket av det du ritat upp.
Dock är det på 60kvm och det är med nöd och näppe 4 bilar får plats på plattan, så jag antar att den mäter ungefär 9.2x6.5m

Det vi fick göra var att sätta lyften längst in i mitten pga designen på takstolarna och att man kör in på kortsidan, dvs tvärs takstolarna.

Då fick vi loft ovan porten på nästan halva garaget.

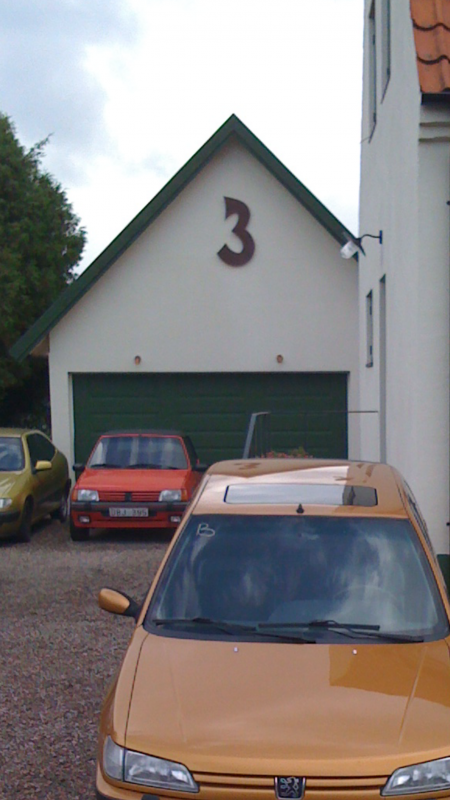

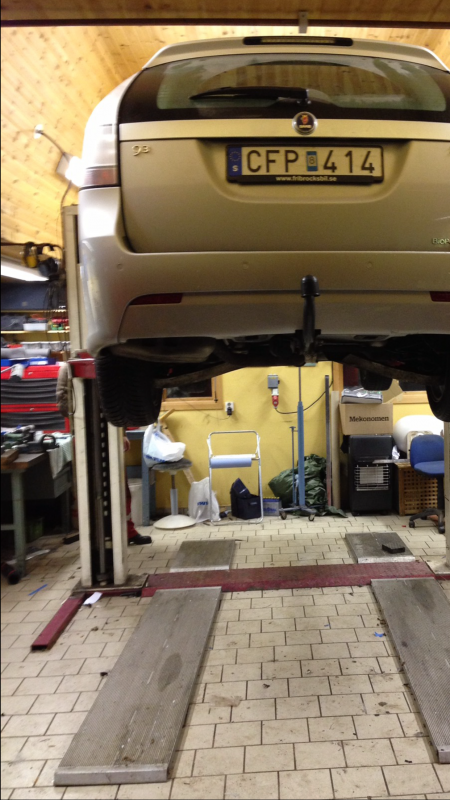

Hittar bara två dåliga bilder, men delar med mig av dem




_________________
A-l-e-x-a-n-d-e-r - H-e-d-s-t-r-ö-m

BMW 330d e91 -10
Peugeot 306 GTi -97
195hk@7900 195Nm@6500
Skicka personligt meddelande Visa användarens profil
Citera
erikjakan
Sockholm
Här sen Dec 2004
Inlägg: 6376


Trådstartare
Tack för bra input!



Har skissat lite mer, här är lite bilar inritade, samt lite bänkar, lyftar, mått.



Ett grovt utkast på entresolplan.




En situationsplanish.




Portbryderierna fortsätter, kikar nu på Crawfords rullportar.
https://www.crawfordgarageportar.se/sv/garageportar/rullportar.html

_________________
Erik Wedlund

Mantorp 1.26.8 BMW 330xi
Mantorp 1.27.4 Ascona A
Kinnekulle 1.00.2 Ascona A
Gotland Ring 1.33.6 Ascona A
Gelleråsen 1.18.40 M3e36
Skicka personligt meddelande Skicka e-post Visa användarens profil
Citera
Johan H

Här sen Jun 2003
Inlägg: 661

Namndispens
Namndispens

erikjakan skrev:

Hur mycket behöver man isolera ett dylikt bygge?
Tänker att porten med största sannoliket kommer att läcka såpass mycket luft att man inte ska ta i för mycket på väggtjockleken.
Uppvärmningen kommer att bli golvvärme.


Jag byggde mitt 1,5 plans garage i storleken 8x11m med en 5m Teckentrup-port på långsidan.
Det är grymt skönt med en bred port! thumbs up

Stomme 145.
Isolerat med skivor 145+45 i väggar, 240 mm lösull i snedtak övervåning, 500 mm lösull högst upp.

Håller +19 grader i hela byggnaden inkl övervåning. När jag senast kollade så hade det mellan 25 Mars 2014 och 25 Mars 2015 gått åt 1978 kwh, dvs ca 2000 kwh per år.
Bor strax norr om Stockholm. En enda Toshiba luft/luft pump som står för värmen.

Funderade på golvvärme, men skippade det helt.
När man kör upp porten vintertid så vill man ju inte vänta två dagar på att temperaturen skall bli +19 igen

_________________
Johan H
Skicka personligt meddelande Visa användarens profil
Citera
claes t
Söråker
Här sen Maj 2006
Inlägg: 569



Think outside the box......
https://youtu.be/5r29R1tJRRw
/Claes

_________________
Claes Tykosson
Porsche 944 trackdayracer
Mercedes C32 AMG
Subaru Impreza WRX STI
VW Transporter 1966
mm.
