Re:

02wobin skrev:

Vilket häftigt projekt, från barnfind till respektfull busbil imponerad över dina maskinkunskape! ,verkligen bra jobbat

+1

Tack för glada hejarop

Har jobbat vidare. Lyckades göra ett kilspår efter konstens alla regler, en fräs/pelarborr fick agera kipphyvel. Sen helsvets av remhjul och lite färg.


Var lite lat och ritade upp flänsar som jag fick tillverkade i Polen, 650kr var det väl värt.


Kompressorn hamnar ganska långt fram, så får leda in allt i 1ans runner.


Eftersom insuget frästes i två "steg" så kunde jag måtta in var kompressorn skulle vara och sen kapa flänsen som jag hade gjort för lång. På så sätt så blir kompressorn parallell mot veven.


Tog inte bilder under jobbets gång men klippte till lite plåtar och gjorde en låda som sydde ihop allt.




Köpte en VW spännrulle, men hjulet (i plast) var för smalt så svarvade till ett nytt.


Gjorde två hål och gängade i toppen när man ändå höll på.


Provmonterat, verkar bli som tänkt får nog göra en ny/vinkla om utloppet från termostaten bara så remmen går fritt.


Sen det som kan stjälpa hela projektet.. tänkte svetsa om kompressorn också för att bulta förgasaren ovanpå. "Insuget" går ju i en sväng neråt, hade ju blivit en återvändsgränd där det bara samlats bensin om jag bara pluggat igen öppningarna. Så planen är väl att kapa bort allt överflödigt. Problemet är väl att det är precis vid dom bakre lagerlägena som jag kommer behöva svetsa.. så kanske blir skevt och skiter sig helt och hållet men men det visar sig, ingen minns en fegis!

Härlig update

Kan du inte fräsa en tätyta på baksidan av kompressorn och skruva en insugslåda däri.. behövs ju bara lite småskruv då det inte är tryckbelastat...
Snyggt jobbar

Du är inte dum du! Tack för idén.

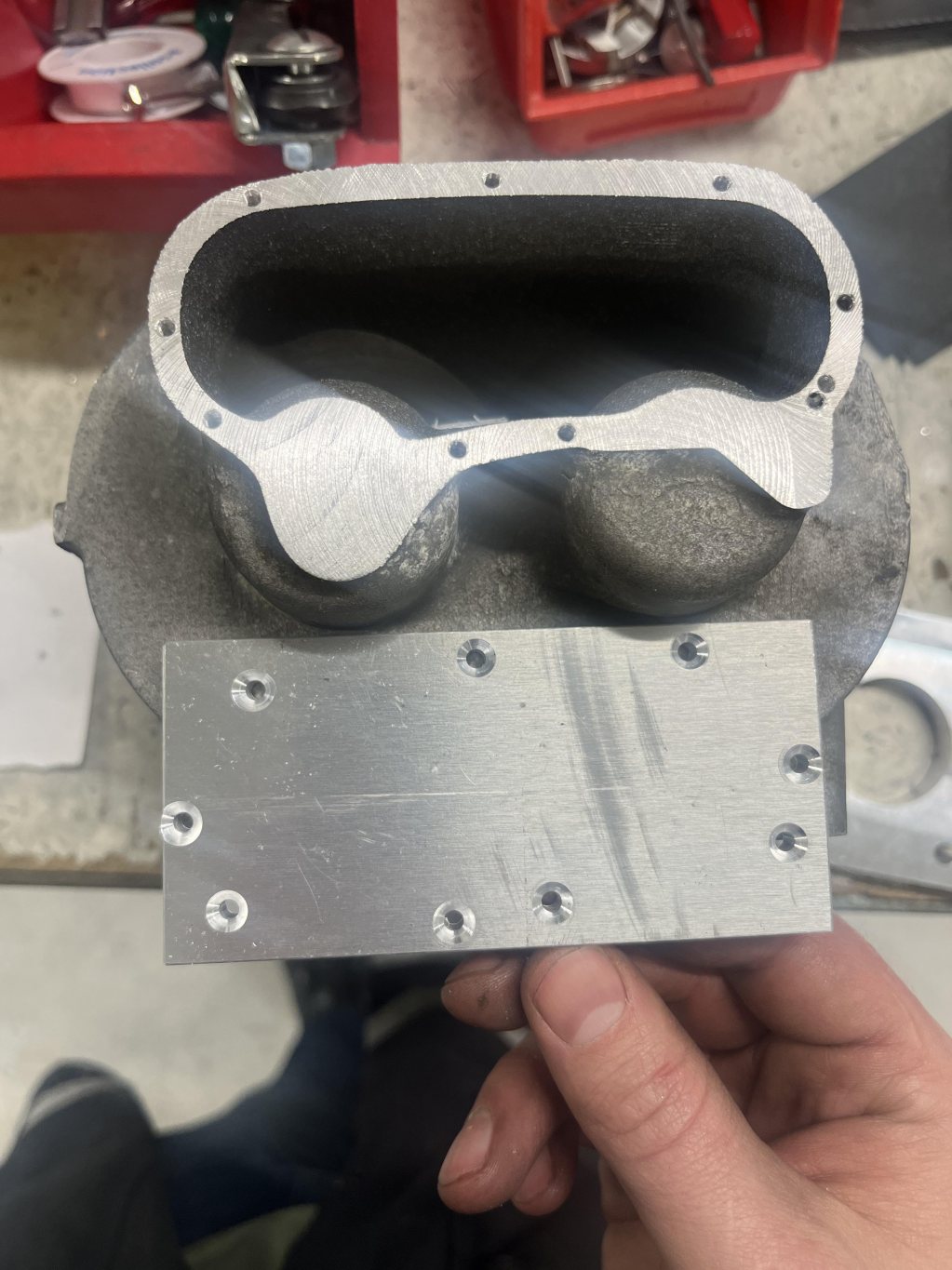

Det verkar gå ganska bra, blev m3 skruv. Får skaffa 90-böjar och sy ihop flänsarna med. Hoppas m3-skruvarna orkar bära hela förgasarens vikt?

nu tänkte jag iofs att fräsa längs ytterkanten på kompressorhuset så skruven hamnar i kylfläns ytan.. men visst då blir det onödig volym på lådan.. så lager stubbarna sticker ut/ in i insuget ..kan vara smidigt om insugs adaptern är demonterbar så man svetsar den lös. planar av och återmonterar.
plattan kan ju vara heltäckande över gaveln men själva insugsrören fästa i ovankant och över runt lager stubbarna.. om du förstår min dåliga beskrivning...
