Re:

Mschneberger skrev:

https://docs.google.com/spreadsheets/d/1jNt2_OIUVOpnMY1_sW16wxpav7tMb2KI4xzr29ENlHs/edit?usp=drivesdk Här har du länk till ett bra excelark för Utrökning Och här finns lite utväxlingar på olika lådor https://12v.org/urs/charlie_smith/01E/

Grymt, tusen tack!!!

Re:

DaWa skrev:

Mschneberger skrev: https://docs.google.com/spreadsheets/d/1jNt2_OIUVOpnMY1_sW16wxpav7tMb2KI4xzr29ENlHs/edit?usp=drivesdk Här har du länk till ett bra excelark för Utrökning Och här finns lite utväxlingar på olika lådor https://12v.org/urs/charlie_smith/01E/ Grymt, tusen tack!!!

Min bror rschneberger och niklas laine hade nån session där dom plockade ihop en bra låda så han har rätt bra koll på utväxlingar till audilådorna

Ah, okej

Jag hittade en annan bra sammanställning över 012-lådorna också:
https://www.audiclub.fi/audifinns/filedata/fetch?id=1628851[url]

Passar även på att fråga: finns det nån som råkar ha en 3d modell av någon koppling passande 012-lådan?

Re:

DaWa skrev:

Funderar även över utväxling. Växellådan som jag har hemma är framförallt för att ha att måtta med och för att den fanns billigt i närheten Samma låda satt i många olika audis/VWs mellan slutet -90 och början -00, men med olika utväxlingar tror jag. Är det någon som har koll på var jag kan hitta info om de olika utväxlingarna? Tar även tacksamt emot lite åsikter om vad som skulle kunna vara rimlig utväxling i mitt fall.

Nu ser jag inte riktigt på bilden, vet du vilken audi-låda det är? Svaret kom medan jag satt och skrev Jag har t.ex. en 012 liggandes sen jag ersatte den med en 01E i mitt bygge. De har samma fläns på sprängkåpan och samma avstånd till medbringarna, men växelväljaren sitter bakpå 012 och vid vänster medbringare på 01E. Finns även en 016 som är populär bland effekttunga byggare (typ ford gt). Om du vill ha en 01E så funkar de andra två att använda dugligt för att måtta med, men värt att veta att fästpunkter och lite annat inte är identiskt.

Utväxling tycker jag är knepigt; En lätt och effektstark bil är i min lilla hjärna mindre känslig än sin motsats. Eftersom man med blygsam budget inte kan välja utväxling själv så känns det som att utbudet får styra vad det blir. Det finns bland annat en 01E som satt i en bensin- och framhjulsdriven A6, men jag har inte hittat någon närmare än Australien. Så i mitt fall har jag en 'FRG' från en A4 2.5tdi - med teoretisk toppfart på 353kmh. Dock får jag då ett trevligt varvtal vid motorvägsfart. Så vad du ska ha beror ju också på var du vill ha god körbarhet; många korta växlar med toppfart lämplig för svenska banor, eller 2000rpm på 6an vid 110kmh på motorvägen? Kanske finns det något mittemellan.

Jag grävde runt efter utväxlingar och räknade fram mina hastigheter vid 2000rpm och maxvarv per växel; här är utväxlingarna (och mina hastigheter då) för de trevligare lådorna:

Jag har en 01x låda till ingen nytta. Från en fwd audi a4 b6 med v6q, 6 växlad. Identiskt skal som 01e men med alu mellanhus istället för gjutjärn. Utväxlingen är klart lämpligare än diesellådorna

Stort tack för input! Jag tror dock att jag "måste" ha en 012 pga längden. När jag började skissa konceptet så letade jag länge efter kortast möjliga (rimlig budget) transaxel och valet föll på 012.
01E är ganska mycket längre och även 01x är längre (tror jag?) Redan med 012-lådan så är det inte hundra att inte den kommer att sticka ut genom kofångaren bak

Men jag ska ta och göra något liknande din utvärdering ovan, av olika utväxlingar.

01x och 01e är som sagt likadana på utsidan så är den ene för lång så är den andre de med

Hehe just ja, du skrev ju att skalet var lika
Det är pga längden som jag inte kan köra subarulådan heller, den ska annars relativt enkelt gå att göra om till 2wd. Men även då för lång tyvärr.

Någon uppdatering på bygget?

Det går tyvärr otroligt segt. Inte mycket har hänt.

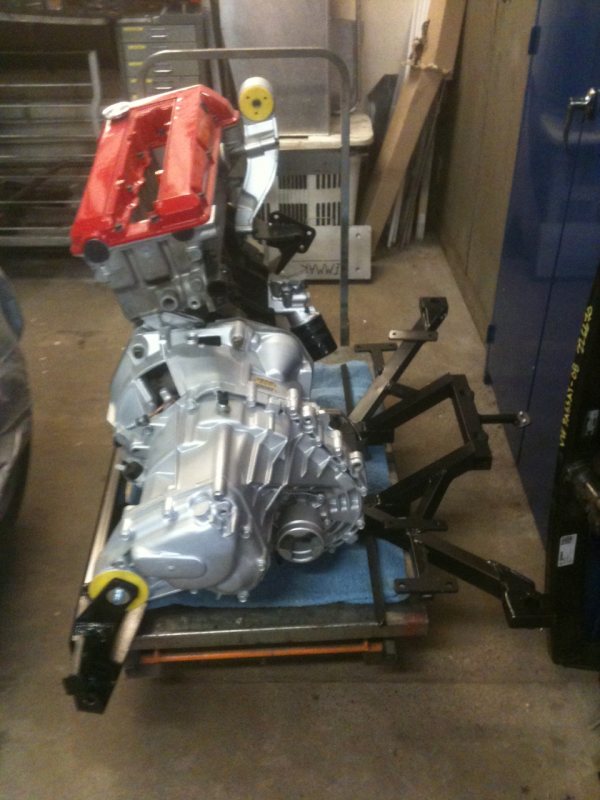

Jag har scannat motorn i alla fall:



Och samlat lite fler delar. Stolar, pedalställ, en uppsättning hjul att rulla runt den på till en början samt en styrväxel från Volvo 240 införskaffat. Inser igen hur liten bilen är och vid en första koll på styrväxeln ser det ut som att den måste kortas tills det nästan inte finns nåt kvar, för att få plats... det finns en hel del kvar att lösa

kan du inte använda hundkojans kuggstång ?
finns ju även med race utv.

Har inte kollat på org styrväxel faktiskt, har i princip bara tom kaross original.

Sökte runt och läste att 240-växeln skulle vara lätt ätt korta. Som jag ritat för tillfället så är det inte så långt mellan infästningarna till A-armarna, vilket gör att Styrväxeln blir väldigt kort. Måste kolla på det mer noggrant, ev får jag korta a-armarna lite mot vad jag tänkt

Hundkojan har ju styrarmarna bakåt, så du behöver isåfall en styrväxel för vänsterstyrt och vända den 180 grader eftersom Miatan har armarna framåt

Just det, det var ju också en av anledningarna att det blev 240:n när jag tänker efter. Höll på att köpa nån annan först men insåg detta viktiga faktum i tid

Sakta men knappt ens säkert...

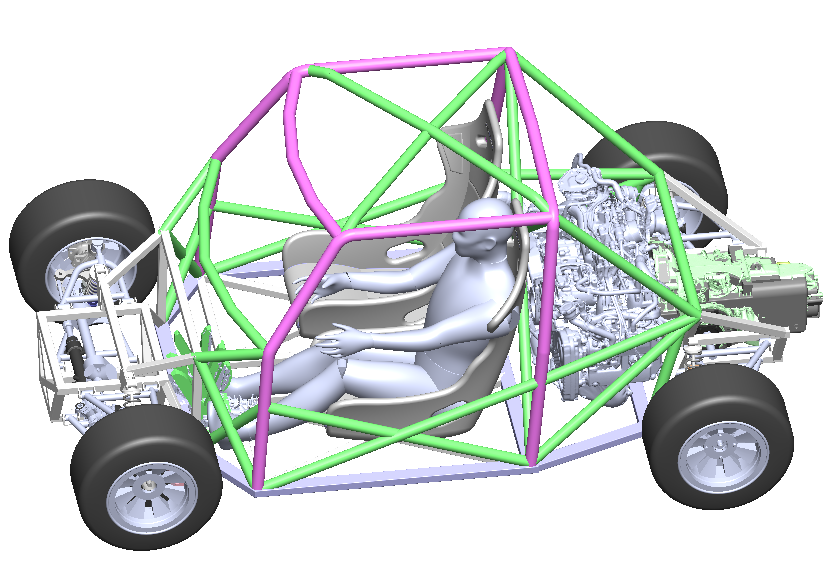

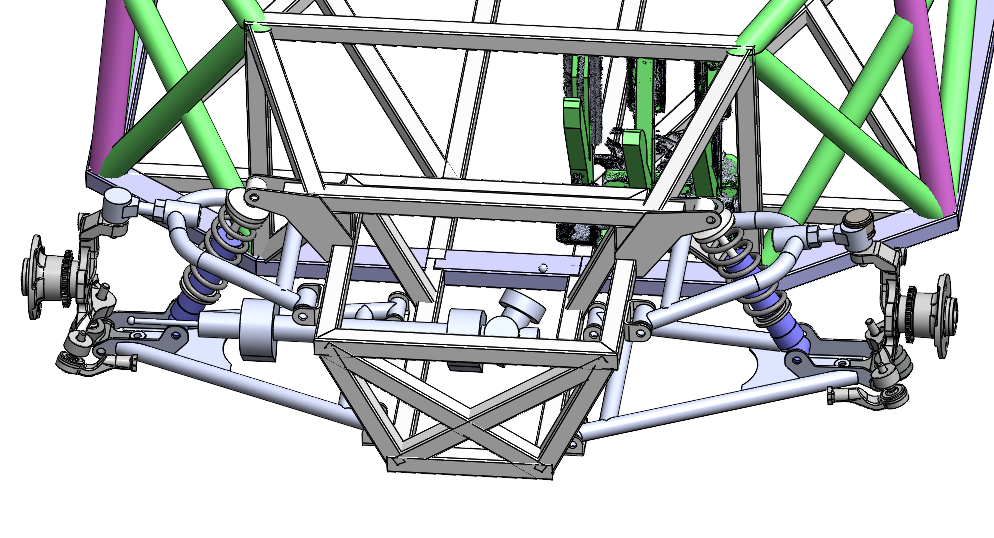

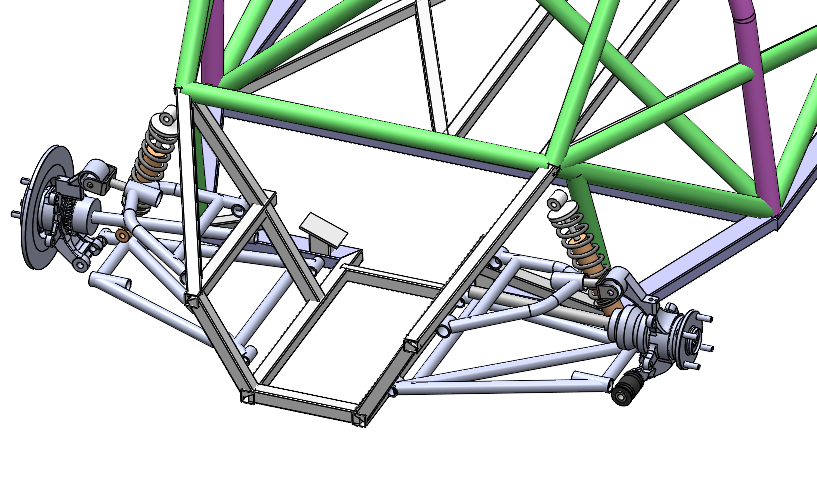

Vore mycket uppskattat att få lite åsikter om geometrin för hjulupphängningen. Verkar det vettigt? Kolla inte så noga på exakta detaljkonstruktioner i bilderna nedan, det är inte färdigt.

I skrivande stund har jag:
Hjul: 13"
Spindlar: Miata NB
Spårvidd fram: 1260
Spårvidd bak: 1330 (skall minskas något till ca 1310, enl SFRO regler med diffbroms)
Hjulbas: 2040
SAI/KPI: 12-13 grader (lite osäker)
Styrradie: ca 15mm
Caster: nom ca 5 grader (planerat justerbar 2,5-8)
Camber: 0 i beräkning, planerat justerbar ca 0 till -3
RC fram: ca 40mm
RC bak: ca 80mm

Med dessa värden rör sig RC fram ca +8mm vid 50mm infjädring, med spårviddsförändring ca +2mm (motsvarande siffror bak: RC ca +3mm och spårviddsförändring ca +8mm)

Länk till VSUSP: Hundkoja Dawa






Som sagt, mycket tacksam om nån vill ge åsikt om detta, verkar det rimligt vettigt?

Överlag så ser det ju lysande ut!

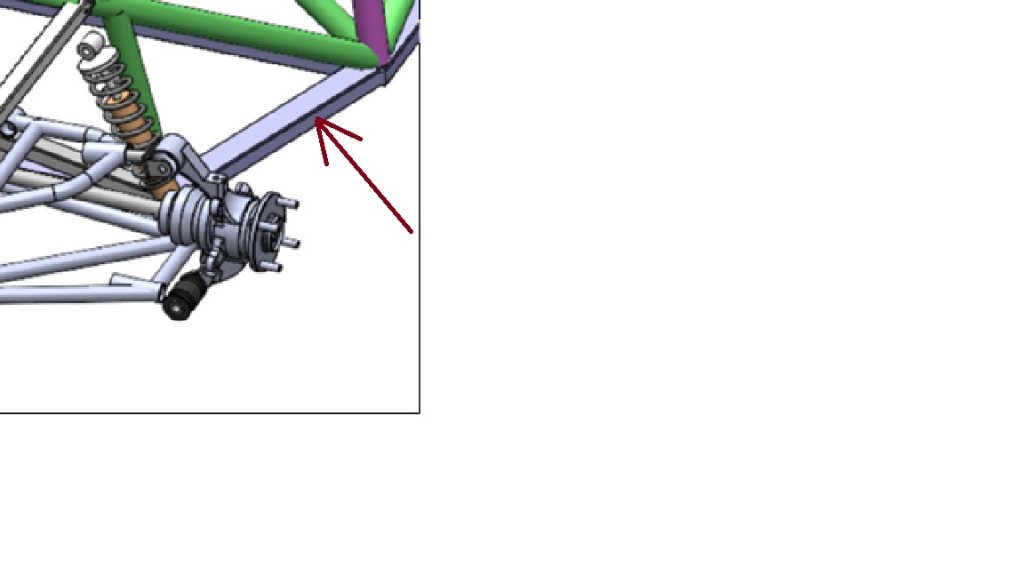

Bara en sak som slog mig, vad får du för styrvinkel på framhjulet innan hjulet slår i ramen?

Re:

stilldouble skrev:

Överlag så ser det ju lysande ut! Bara en sak som slog mig, vad får du för styrvinkel på framhjulet innan hjulet slår i ramen?

Tack! Det framgår inte riktigt av mina bilder inser jag men det där är bak, så förhoppningsvis behöver jag inte så mycket styrvinkel

Men där fram har det varit lite av ett bekymmer faktiskt. Speciellt för att få plats med infästning av övre bärarm och samtidigt få pedalstället så långt fram som möjligt (trots avsaknad av baksäte skulle man velat ha haft mer benutrymme åt föraren )

Tror mig landa nånstans kring 16m vändradie (vänddiameter egentligen)

Aha, så du har inte tänkt köra 4WS?

Med tanke på att bilderna var framifrån (såg det ut som) så tog jag för givet att det var framvagnen vi såg.

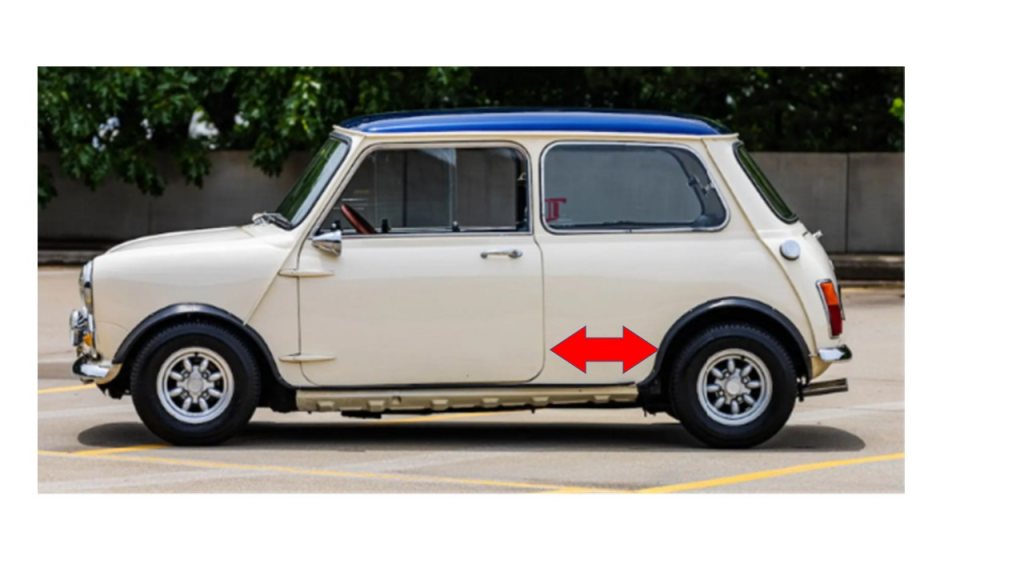

En helt annan sak, har du provat "att lyfta på" Minins kaross på din CAD-modell? Jag har lite svårt att få det att gå ihop i huvudet att man rymmer en längsmonterad tvåliters maskin i platsen för baksätet, där dessutom axlarna ut från lådan sitter väl storleksordningen 15-20 cm bakom motorn? Det känns som det är för mycket plats för föraren i denna modell, då ett längsmonterat drivpaket rimligen borde ta större plats? Visserligen en boxer.

Kan vara värt att kolla med att lyfta på karossen på modellen, bara för ett "Culbertssons kontrolldrag", tänker jag ?

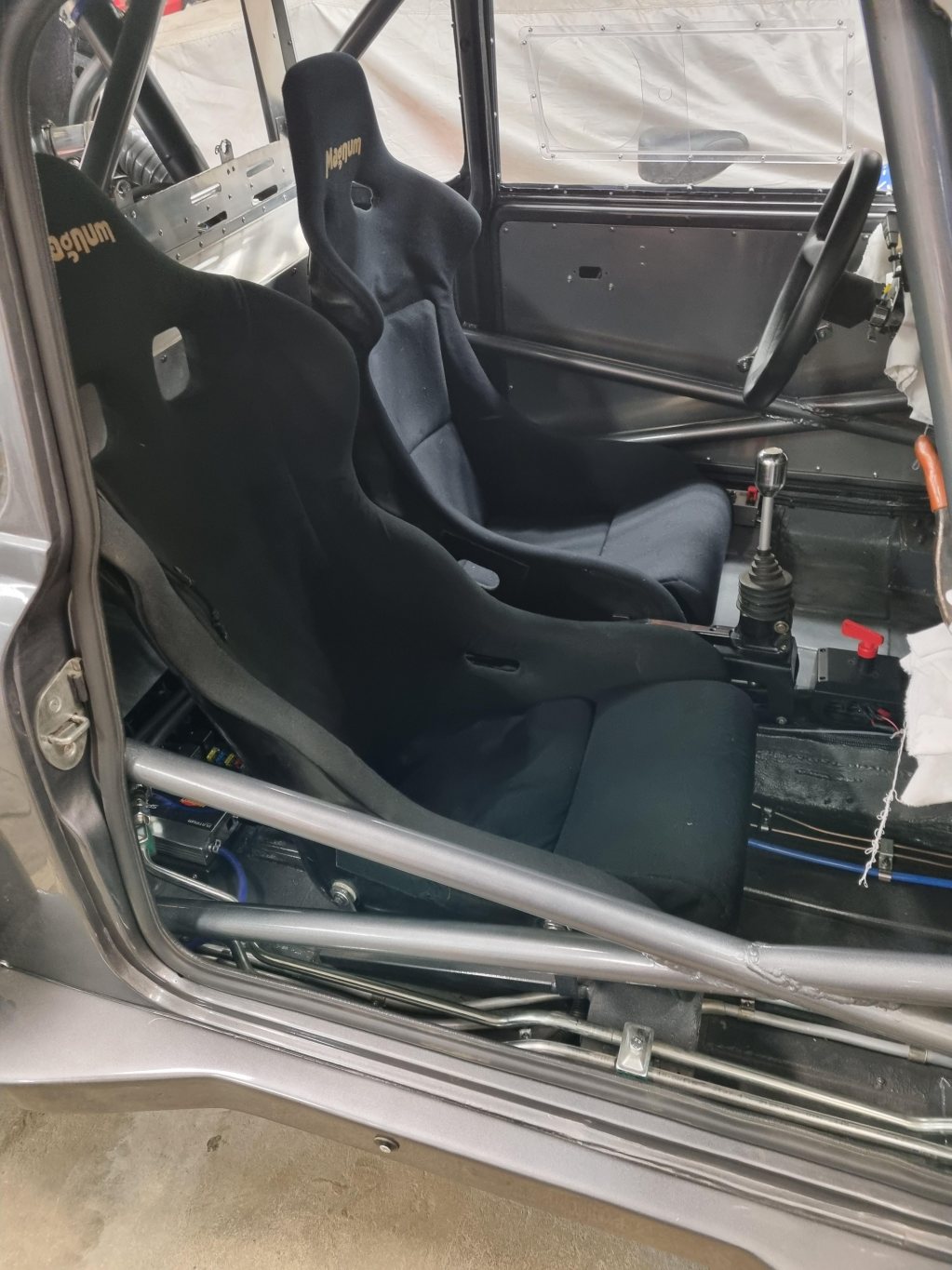

EDIT: Det finns ju en annan mittmotor Mini på forumet, fast med tvärställd maskin. Om man kikar på drivpaketets längd och sedan kikar på bilden från insidan bilen så ser man hur nära stolarna den motorn ändå hamnar.

Den motorn hamnade ju ändå nästan dikt mot stolarna...

Yes, den där minin gillar vi! Jag skulle tro att min stolsplacering kommer att bli ganska likvärdig den.

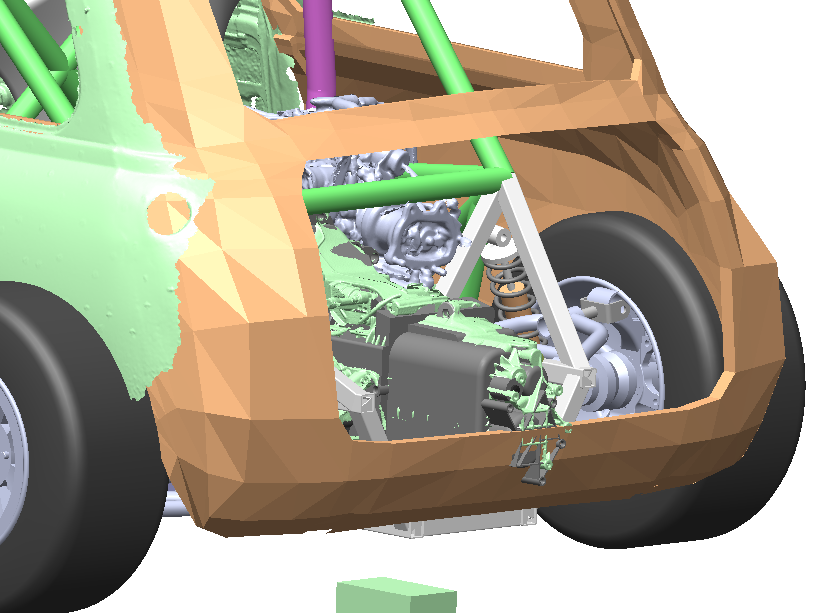

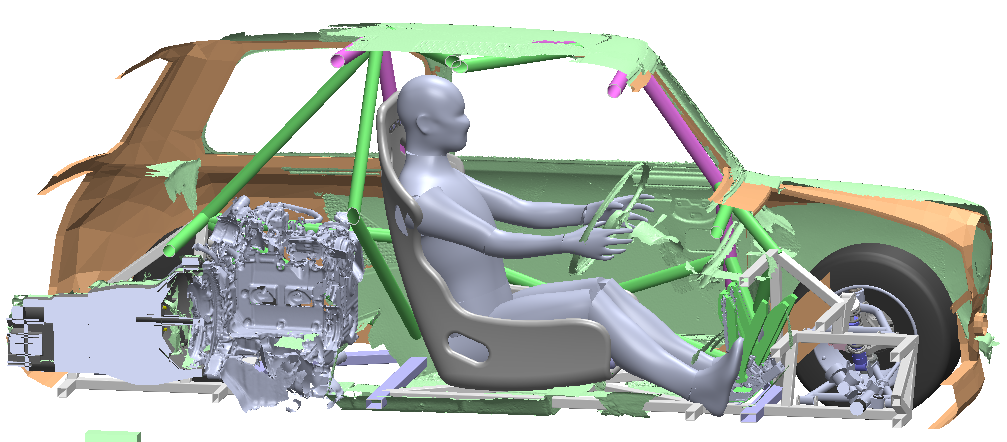

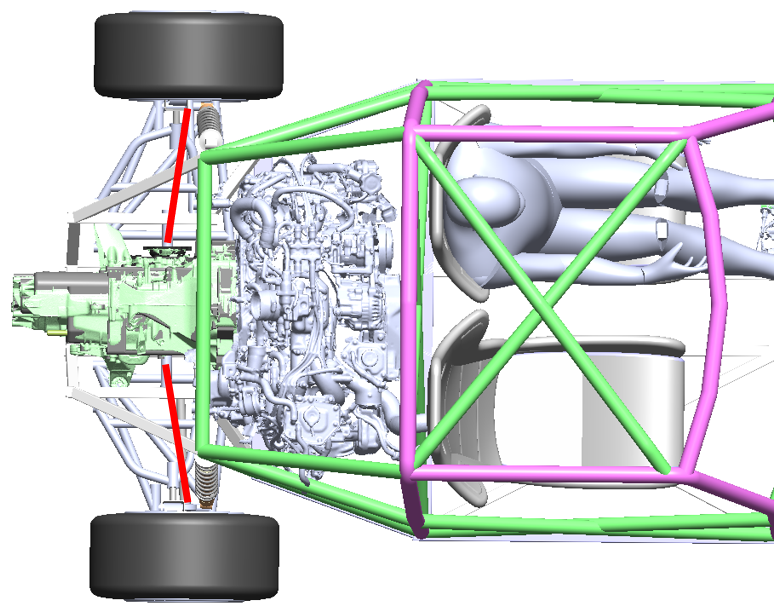

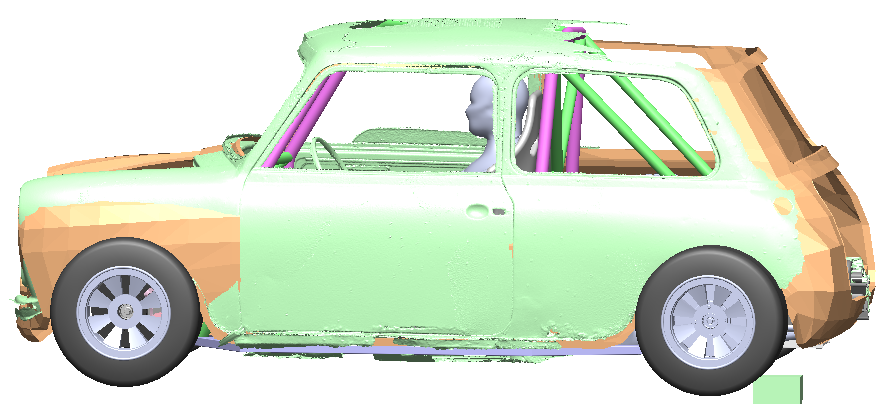

Och jo, det har pusslats en hel del i cadden, fram och tillbaka. Motorn är ruskigt kort, och växellådan den kortaste jag hittat (för vettiga pengar). Jag kanske kan få fram motorn ett par centimeter till men har inte vågat förutsätta det. Lådan kommer med största sannolikhet att titta ut liiiite grann där bak Och drivaxlarna får en skaplig vinkel bakåt (ca 8 grader som det ser ut nu). I bilderna är den brun/beiga karossen en nedladdad modell och den gröna scannad av min faktiska kaross. Jag har för övrigt tänkt att rita om krysset i taket så att jag inte får röret precis i huvudet.
